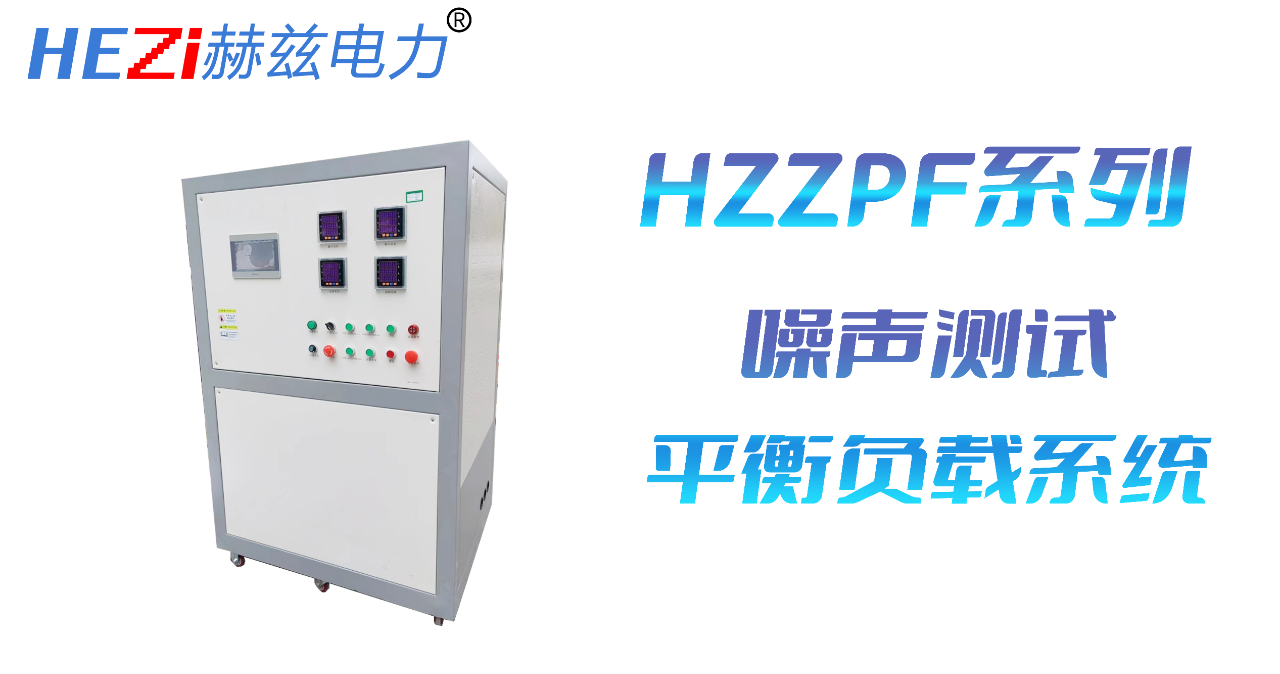

新產品上線！HZZPF系列噪聲測試平衡負載系統！--【赫茲電力】
發布時間：2024-01-31 16:06:58人氣：
一、產品簡介
本產品是由本公司自行研發生產的噪聲測試平衡負載系統，該控制系統具有操作便捷，性能優越使用安全可靠、外形美觀、耐用、移動方便等特點。本設備主要用于電容器，電容器柜及容性負載的升壓通電試驗，解決用小容量電源完成大容量負載的設備通電試驗。
本產品采用先進的微電子芯片處理技術、觸摸屏控制及無手動操作，操作簡單明了。全部測試參數設定后自動進行測試，無需人工干預。也可以用手動按鍵操作完成相關試驗。
二、技術參數
1、輸入電壓：AC三相四線/50HZ
2、輸入電流：86.6A
3、輸出電壓：AC:0-420V
4、輸出電流：0-600A
4、顯示方式：7寸高清觸摸彩屏及4位LED數顯表
5、操作方式：自動模式、手動模式、
6、精度：0.5%
7、保護：電流、電壓
8、保護方式：過流保護、過壓保護、三相電壓不平衡保護
三、檔位選擇
通過銘牌確認電容柜的電容總容量，通過電容容量選擇補嘗的電容器容量，選擇方法：盡量先擇電抗器容量和電容器容量接近的電抗器容量，常用的電容柜容量為：150 200，240，300，360 .
如果電容的額定電壓為400V,就先對應的：150-150，200-200，240-260，300-300，360-360.
四、操作說明
注：本測試系統采用自動模式（觸摸屏控制）、手動模式（按鈕控制）
觸摸屏控制自動操作：

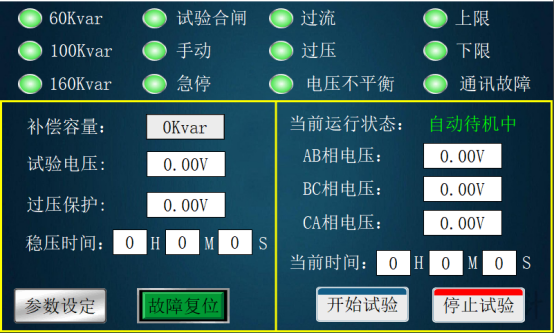

1、 按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖1：
2、將設備面板上的“手動/自動”旋鈕轉到自動,點擊觸摸屏界面上的“參數設定”按鈕，進入參數設定界面，如圖2：
① ：試驗補償選擇：點擊對應容量的按鈕。
② ：外接試驗補償：接上外置補償電抗器后點擊按鈕打開至ON。
③ ：設定試驗電壓。（根據試驗所需電壓輸入，最大430V）
④ ：設定試驗過壓。（必須大于試驗電壓值，最大440V）
⑤ ：設定穩壓時間。（設定對應時間，到達試驗電壓后開始穩壓計時，計時結束后自動降壓歸零，本設備允許穩壓時間不＞1小時）
⑥ ：目標允許誤差。（試驗電壓到達允許誤差內開始穩壓計時。）
⑦ ：設定好參數后，點擊確定返回主界面。
⑧ ：點擊觸摸屏的“開始試驗”按鈕，設備自動合閘升壓至目標電壓后開始穩壓，穩壓結束后會自動降壓歸零，并且分閘。
⑨ ：如果試驗過程中，出現過壓、過流、三相不平衡、通信故障、系統會自動中斷試驗，并且對應的故障燈亮起。
⑩ ：故障排除后，按下“故障復位”按鈕，才能再次開始試驗。
手動模式（按鈕操作）和其他參數可以聯系我咨詢~
五、注意事項
1.檔位先擇時后，升壓過程關注試驗電壓，同時留意試驗電流，試驗電壓和電流是加在電容柜兩端的試驗電壓和電流。
2.輸入電流指的是調壓器輸出的電流，調壓器的輸出電流+電抗器的輸出電流=電容器電流。試驗時關注電流值
3.考濾到試驗裝置的移動和使用方便，其中一臺補嘗電抗器采用外接設計。
4.外接電抗器時：200的電抗器的連接線可以經過互感器，也可以不經過互感器。
