產品簡介：
HZWJF系列無局放耐壓試驗裝置主要用于高壓斷路器、絕緣子、避雷器、開關、互感器、電纜附件、高壓線圈等試品進行工頻耐壓、局部放電及其他科學試驗研究。全套設備包括智能化絕緣試驗綜合控制系統、數字式校正脈沖發生器、輸入單元、工頻無暈試驗變壓器、無局放耦合電容器、無局放保護電阻、電動調壓隔離濾波裝置等。整套設備要求在戶內使用，有良好且專用的接地系統，接地電阻<0.5Ω，越小越好。

產品分類：

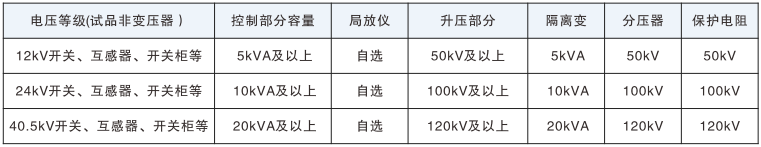

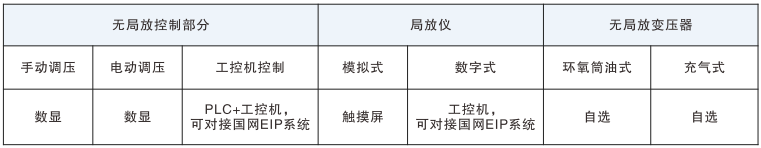

選項指南：

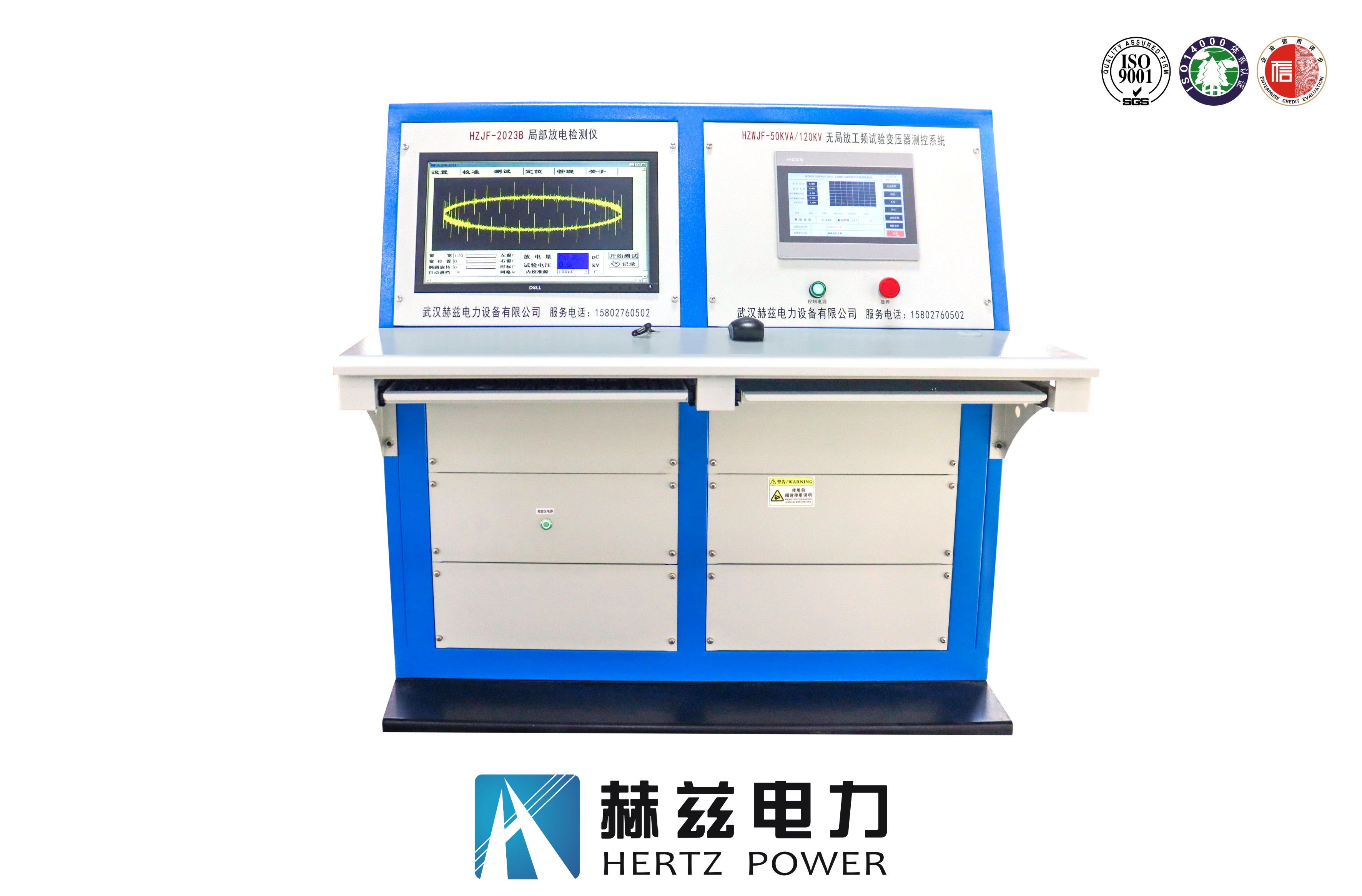

HZWJF-50/120無局放耐壓試驗裝置

產品簡介：
觸摸屏主界面可完成和上位機相同的控制功能，面板可數字顯示當前試驗電壓、試驗電流等必要信息，可手動設置升壓曲線（設置額定電壓，局放測試電流等必要參數），一鍵完成局放、耐壓等測試。
面板配有急停按鈕開關，在緊急情況下，可按下此按鈕，系統會自動降主回路開關分?jǐn)唷Ｃ姘逵须娫窗粹o，按下系統帶電啟動。
控制器具有外部控制功能，提供有可與發生器部分連接的啟動按鈕，停止按鈕，以及測試結果狀態指示燈等指示功能。控制器預留有外部紅、綠指示燈接口，可用于主回路本體部分安裝紅綠指示燈。

技術參數：

額定輸出容量：50KVA（無局部放電試驗）
額定輸出電壓：120KV（無局部放電試驗）
額定輸出電流：0.416A（無局部放電試驗）
額定輸入電壓：0.38KV
短路阻抗：<6%
成套裝置局放水平：在100%額定電壓下≤5pC，80%額定電壓下≤2pC。
運行時間：在100%UH、100%IH下從環境溫度開始允許運行30分鐘，在70%UH、IH下從環境溫度開始允許連續運行，變壓器繞組溫升≤65K，油面溫升≤55K。
套裝置波形畸變率：調壓器輸入電壓波形畸變率<3%時，成套設備輸出電壓波形畸變率≤3%。
