干貨講堂 | 母線和電纜的對比分析,一文看懂!
發布時間:2025-03-24 14:20:45人氣:
大家應該都對母線和電纜有點印象。母線在電氣里也叫匯流排,是電源和負荷匯集的地兒。像低壓母線,既能接電源進線,也能連負荷線路。它可以是銅排、鋁排,或是銅線、鋁線,能滿足電源和負荷需求就行。母線按電壓分高壓、低壓,按電源性質分交流、直流、控制、動力等多種。
電纜就好懂了,是傳輸電能或信號的裝置,一般由幾根或幾組導線組成。由相互絕緣的導體和外包絕緣層制成,用來傳輸電力或信息。通常像繩索一樣,由幾組相互絕緣的導線絞合而成,外面還有高度絕緣的覆蓋層,內通電、外絕緣。那母線和電纜各有啥優勢?下面用圖文給大家講明白!
1、母線與電纜的區別
從電流承載能力上看,電線電纜是承載小電流的,母線是承載大電流的;從結構形式上來看,電線電纜是柔性的(內部銅芯外部絕緣層)可以彎曲,母線是剛性的(內部硬質銅排外部鋼質或鋁合金外殼)不可以彎曲,需要專門制作的彎通;從使用特點上來看,電線電纜安裝制作麻煩,每個用電設備都需要獨立放線接線,而母線則安裝方便靈活,不容易安裝錯誤,一條母線可以供很多用點設備同時取電。

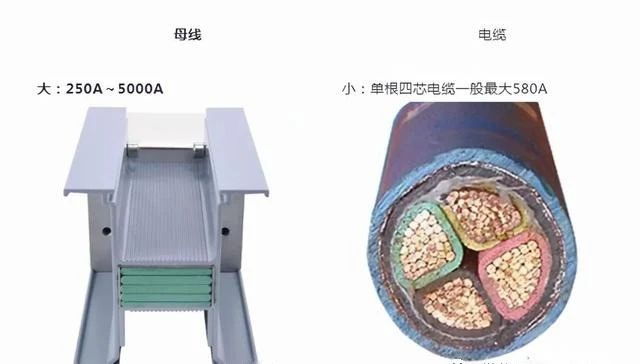

2、母線和電纜載流能力的對比

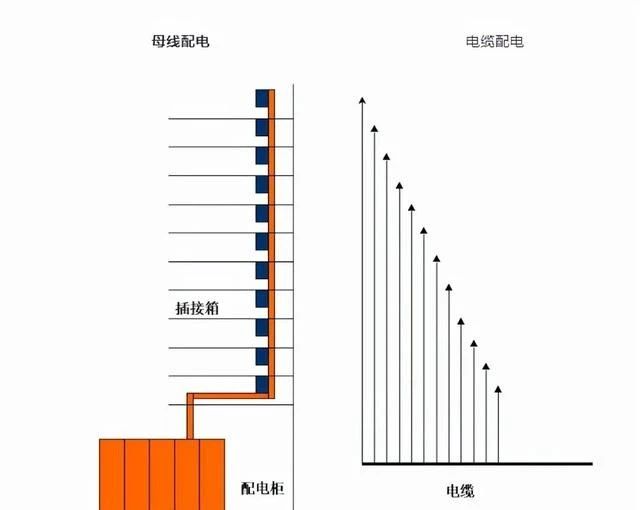

3、母線和電纜系統結構的對比

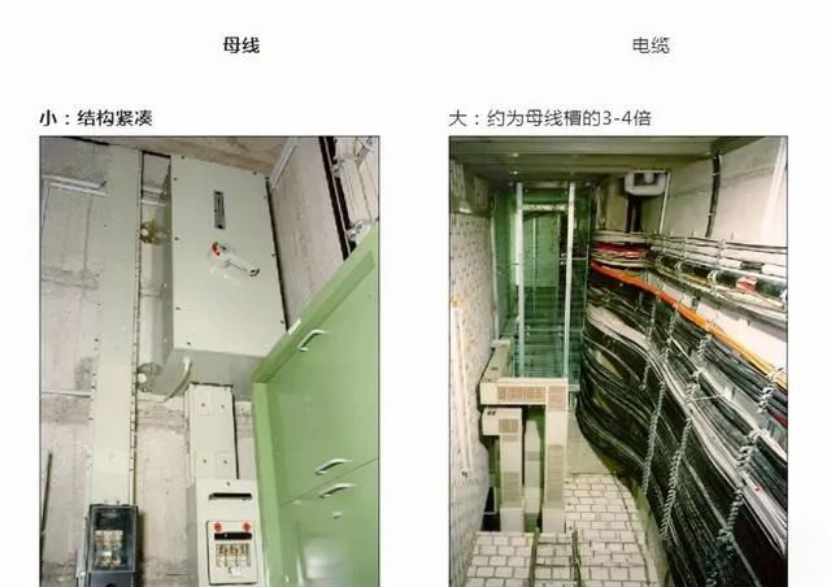

4、母線和電纜占用空間的對比

5、母線和電纜散熱性能的對比

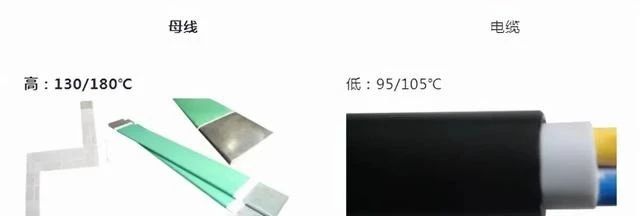

6、母線和電纜絕緣性能的對比

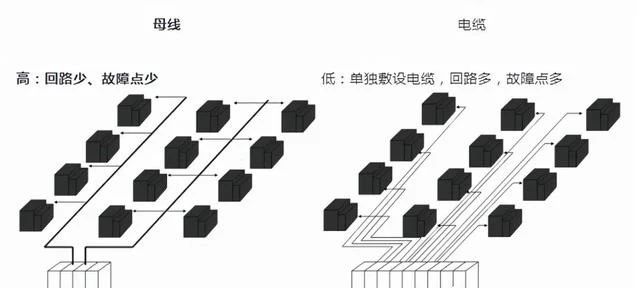

7、母線和電纜安全性能的對比

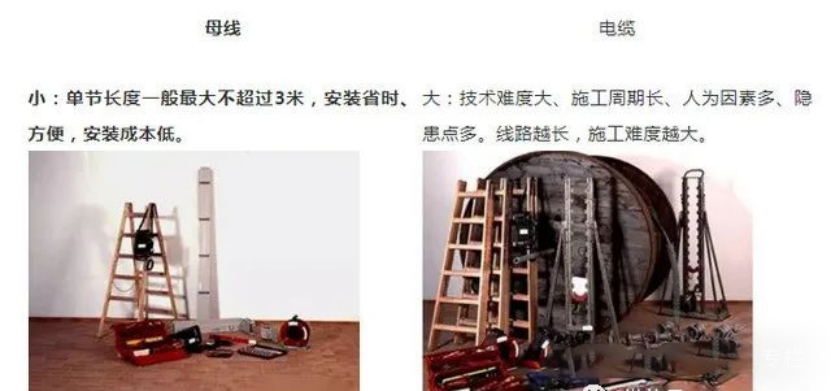

8、母線和電纜安裝強度的對比

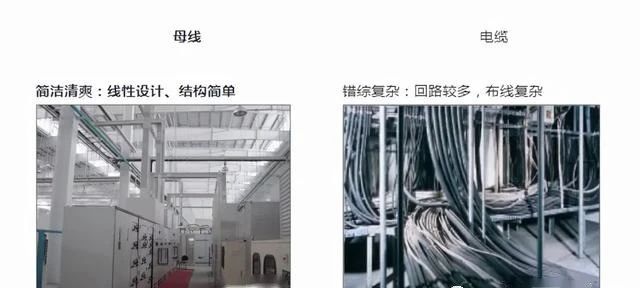

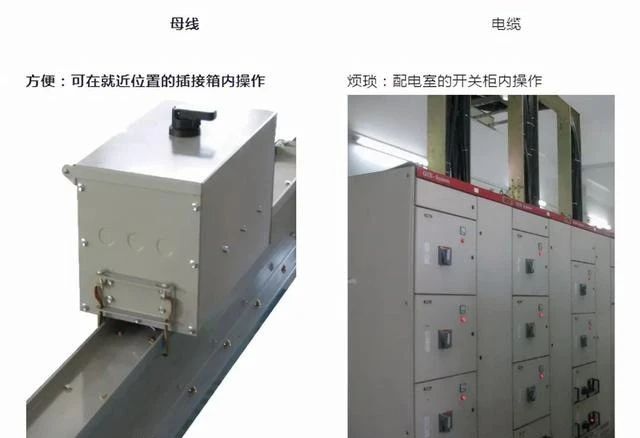

9、母線和電纜操作性能的對比

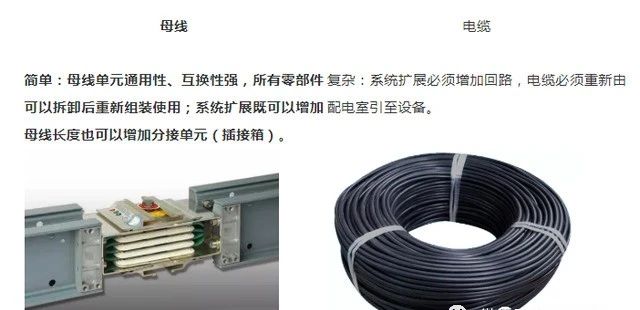

10、母線和電纜系統配置的對比

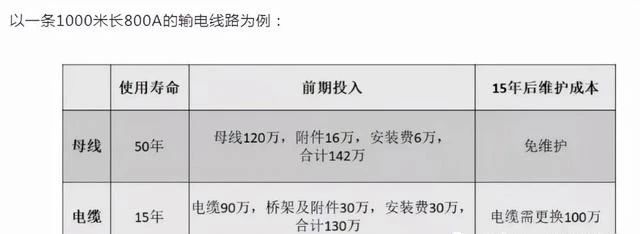

11、母線和電纜使用成本的對比
12、母線和電纜的對比總結分析
1)可滿足最大5000A額定電流,而電纜需多根并聯。
2)5000A LD母線截面僅為240x180mm,節約空間,而電纜需要很大的。
3)空間母線槽可在離設備最近的位置進行控制,而電纜必須在配電室控制。
4)母線配有標準的安裝支架,無需其他支撐:電纜必須用單獨的橋架或管道進行敷設。
5)母線槽壽命可達50年,并可重復使用。而電纜較短,不可以重復使用。
6)母線橫的分接口可增加分接回路,而電纜必須在配電室開始敷設。
7)安裝母線的保險費用比較低,而電纜相對較高。
