電力設備的絕緣是由各種絕緣材料構成的。通常把作用于電力設備絕緣上的直流電壓與流過其中穩定的泄露電流之比定義為絕緣電阻。電力設備的絕緣電阻高表示絕緣良好，絕緣電阻下降就表示其絕緣已經受潮或發生老化絕緣降低。所以，測量設備的絕緣電阻是檢查其絕緣狀態最簡單也是最基本地方法。對于容量較大的設備或絕緣電阻勉強滿足要求的設備，還應測量吸收比來判斷其絕緣狀態。
設備絕緣電阻在現場普遍使用兆歐表即搖表測量。絕緣材料的擊穿電場強度與所加電壓有關，因此，兆歐表的額定電壓與被測設備的工作電壓要適應，防止設備絕緣被擊穿而損壞。
搖表搖動時，產生直流電壓。當絕緣材料加上一定電壓后，絕緣材料中就會流過極其微弱的電流，這個電流由三部分組成，即電容電流、吸收電流和泄漏電流。搖表產生的直流電壓與泄漏電流之比為絕緣電阻，60s時的絕緣電阻（R60"）與15s時的絕緣電阻（R15"）之比為吸收比。用搖表檢查絕緣材料是否合格的試驗叫絕緣電阻試驗，它能發現絕緣材料是否受潮、損傷、老化，從而發現設備缺陷。 一、發電機的絕緣電阻
發電機一次系統檢修后或停機備用超過120h，啟機前應測量定子回路、轉子回路、勵磁系統的絕緣電阻。
干燥后的發電機定子回路的絕緣電阻測量使用2500V的搖表，定子繞組絕緣＞5MΩ。通水后的絕緣電阻值使用水搖表測量，絕緣值不作規定，若測量值較前次有顯著的降低(考慮溫度及濕度的變化，如降低到前次的1/3～1/5)，應查明原因并將其消除。測量時，發電機中性點接地刀閘須斷開，發電機出口電壓互感器、避雷器須停電（“拉出”位）。
發電機轉子回路測量絕緣使用500V搖表，發電機轉子回路絕緣電阻值在室溫下不小于1.0MΩ；勵端軸瓦絕緣墊電阻用1000V兆歐表測量不應小于1.0MΩ。測量轉子回路絕緣時，滅磁開關須斷開，轉子接地保護裝置的保護壓板須退出，在滅磁開關出口搖測。

二、配電變壓器的絕緣電阻
配電變壓器在安裝或檢修后、長期停用后投入運行前，都要測量繞組絕緣電阻和吸收比。當變壓器絕緣電阻值降到前次值的50%時，應通知檢修人員進行檢查處理，必要時應測量變壓器的介質損耗和吸收比。
需要測量變壓器中性點與地直接連接側對地絕緣電阻時，應聯系維護打開其中性點接線，測完絕緣后恢復。

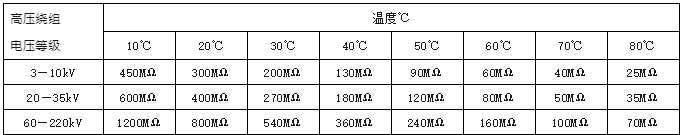

1.油浸變壓器的絕緣電阻，如無特殊規定時，一般要符合下表的規定： 注：同一變壓器中、低壓繞組的絕緣電阻標準與高壓側相同。
2.干式變壓器線圈絕緣電阻一般情況下應滿足下列要求：
（1）高壓繞組對低壓繞組、高壓繞組對地絕緣用2500V搖表測量，且R60"≥300MΩ、吸收比≥1.3；
（2）低壓繞組對地絕緣用500V搖表測量，且R60"≥100MΩ、吸收比≥1.3；
（3）在潮濕的環境下，當變壓器絕緣電阻值≥2MΩ/kV時可以投入運行。如變壓器遭受異常潮濕發生凝露現象，則不論其絕緣電阻如何，在其進行耐壓試驗或投運前必須進行干燥處理。
3.干式變壓器附件絕緣電阻一般情況下應滿足下列要求：
鐵芯對夾件、穿芯螺桿對鐵芯、鐵芯對地以及穿芯螺桿對地絕緣用500V搖表測量，其值應≥2MΩ。

三、母線及TV的絕緣電阻
母線及TV在安裝或檢修后、長期停用后投入運行前，都要測量其絕緣電阻，一般情況下應滿足下列要求：
（1）6kV母線相間、相對地絕緣用2500V搖表測量，且R60"≥300MΩ。測量時須將母線TV停電（“拉出”位）。
（2）380V母線相間、相對地絕緣用2500V搖表測量，且R60"≥200MΩ。測量時須將母線TV停電（“拉出”位）。
（3）6kV母線TV一次側繞組對地絕緣用2500V搖表測量，其R60"≥初次值70%；二次側繞組對地絕緣用500V或1000V搖表測量，其R60"≥10MΩ。測量時須將星型連接繞組的中性點與地的連線打開。
（4）380V母線TV一、二次側繞組對地絕緣用500V搖表測量，其R60"≥0.5MΩ。測量時須將星型連接繞組的中性點與地的連線打開。

四、電力電纜的絕緣電阻
電力電纜在安裝或檢修后、長期停用后投入運行前，都要測量其絕緣電阻。對工作電壓在1kV及以下的電纜使用1kV搖表測量，1kV以上的電纜使用2500V搖表測量。電纜絕緣電阻一般情況下應滿足下列要求：
（1）高壓電纜相間、相對地絕緣用2500V搖表測量，且R60"≥1MΩ/kV、吸收比≥1.3。
（2）低壓電纜相間、相對地絕緣用1000V搖表測量，且R60"≥0.5MΩ、吸收比≥1.3。
對于電纜與電動機線圈直接連接的情況，電纜絕緣可與電動機絕緣同時測量，相關要求參照第5條。

五、電動機的絕緣電阻
電動機停用不超過兩周且未經檢修，若在環境干燥的情況下，送電和啟動前可不測絕緣，但發現電動機被淋水、進汽或懷疑絕緣受潮時，則送電或啟動前必須測量其絕緣電阻，一般情況下應滿足下列要求：
（1）6kV電動機線圈對地絕緣用2500V搖表測量，其R60"在常溫下不低于6MΩ。
（2）380V電動機線圈對地絕緣用500V搖表測量，其R60"≥0.5MΩ。
（3）容量為500kW及以上的高壓電動機須測量吸收比，且R60"／R15″≥1.3，所測電阻值與前次同樣溫度下比較應不低于前次值的50%。

六、測量絕緣電阻時的注意事項
1.選用搖表電壓等級時應注意，對額定電壓在500V及以上的設備應選用1000~2500V的搖表，對額定電壓在500V以下的設備選用500V的搖表。禁止用高壓搖表測量低壓設備絕緣，防止設備絕緣被擊穿而損壞。
2.為了防止發生人身和設備事故以及得到準確的測量結果，在測量前必須將被測設備的一、二次電源全部隔離，使用相同電壓等級、合格的驗電裝置驗明被測設備確無電壓，并將被測設備充分對地放電。同時，為防止人員誤碰搖表的裸露導線，連線人員應佩戴絕緣手套。
3.對于帶有變頻器的設備，應將變頻器與被測設備可靠隔離，禁止對變頻器測量絕緣。
4.搖表的接線柱與被測設備間連接的導線，不能用雙股絕緣線和絞線，應用單股線分開單獨連接，以免因絞線絕緣不良而引起誤差。
5.被測對象的表面應清潔、干燥，以減小誤差。
6.測量前先將搖表進行一次開路和短路試驗，檢查搖表是否良好。試驗時先將兩連接線開路，搖動手柄，指針應指在“∞”位置，然后將兩連接線短路一下，輕輕搖動手柄，指針應指“O”，否則說明搖表有故障，需要檢修。
7.測量時，應把搖表放平穩。L端接被測物，E端接地，搖動手柄的速度應由慢逐漸加快，并保持速度在120r/min左右。如果被測設備短路，指針擺到“0”點應立即停止搖動手柄，以免燒壞儀表；如使用電子搖表，應迅速關閉搖表電源或?qū)⑦B線打開。
8.測量大電容電氣設備的絕緣電阻時，在測定絕緣電阻后，應先將與L接線柱的連線斷開，再降速松開搖表手柄，以免被測設備向搖表倒充電而損壞儀表。如使用電子搖表，應先將與L接線柱的連線斷開，再關閉搖表電源。
9.測量變壓器、電動機繞組相間絕緣時，應將搖表兩連線觸碰被測設備，搖表指針回0后即可將連線打開。
10禁止在有雷電時或鄰近高壓設備時使用搖表，以免發生危險。
11.測量結束后，應將被測設備對地充分放電。
12.在搖表未停止轉動或被測設備未進行放電之前，不要用手觸及被測部分和儀表的接線柱或拆除連線，以免觸電。
13.如遇天氣潮濕或測電纜的絕緣電阻時，應接上屏蔽接線端子G(或叫保護環)，以消除絕緣物表面泄漏電流的影響。
