【干貨】氣體繼電器檢驗規程
發布時間：2025-06-05 11:45:16人氣：
1.檢驗設備要求
1.1流速測試檢驗應采用油流式檢驗方式，推薦采用準確度等級不低于2.0級的校驗裝置；也可采用流量計準確度等級不低于1.0級，其他檢驗項目準確度等級不低于2.0級的檢驗裝置，檢驗設備應符合有關標準。
1.2 檢驗裝置的流速檢驗范圍為：
∅25：0.6m/s~4.0m/s；
∅50：0.6m/s~3.0m/s；
∅80：0.6m/s~2.0m/s
1.3 檢驗裝置的容積檢驗范圍：0mL~500mL。
1.4檢驗裝置的密封性能試驗參數：0.2Mpa，20min。
1.5 檢驗時油溫在25℃~40℃之間。
1.6 其他特殊要求，用戶可自行規定。
2. 密封性
2.1 對擋板式繼電器密封檢驗，其方法是對繼電器充滿變壓器油，在常溫下加壓至0.2MPa、穩壓20min后，檢查放氣閥、探針、干簧管、出線端子、殼體及各密封處，應無滲漏。
3. 流速值
3.1 繼電器動作流速整定值以連接管內的穩態流速為準，流速整定值由變壓器、有載分接開關生產廠家提供。
3.2 繼電器動作流速整定值試驗，油流速度從0m/s開始，在流速整定值的30%~40%之間的油流沖擊下，穩定2分鐘~3分鐘，觀察其穩定性。然后開始緩慢、均勻、穩定增加流速，直至有跳閘動作輸出時測得穩態流速值為流速動作值，從緩慢、均勻、穩定增加流速開始至有跳閘動作輸出時流速的平均變化量不能大于0.02m/s。重復試驗三次。求平均值。
3.3 繼電器檢驗不符合整定值時，可調整的繼電器應進行調整，使之達到整定值。
3.4 繼電器檢驗時，油溫應在25℃~40℃之間。
4. 氣體容積值
4.1 將繼電器充滿變壓器油后，兩端封閉，對平放置，打開繼電器放氣閥，并對繼電器進行緩慢放油，直至有信號動作輸出時，測量放出油的體積值，即為繼電器氣體容積動作值。重復試驗三次。求平均值。
4.2 ∅50、∅80繼電器：氣體容積動作范圍為250mL~300mL。
4.3 繼電器檢驗不符合整定值時，可調整的繼電器應進行調整，使之達到整定值。

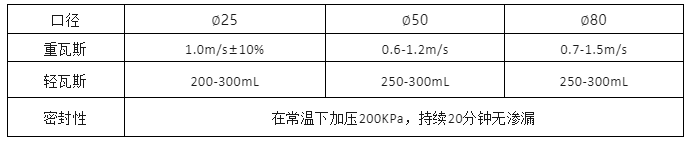

5. 繼電器應符合以下標準
1.1流速測試檢驗應采用油流式檢驗方式，推薦采用準確度等級不低于2.0級的校驗裝置；也可采用流量計準確度等級不低于1.0級，其他檢驗項目準確度等級不低于2.0級的檢驗裝置，檢驗設備應符合有關標準。
1.2 檢驗裝置的流速檢驗范圍為：
∅25：0.6m/s~4.0m/s；
∅50：0.6m/s~3.0m/s；
∅80：0.6m/s~2.0m/s
1.3 檢驗裝置的容積檢驗范圍：0mL~500mL。
1.4檢驗裝置的密封性能試驗參數：0.2Mpa，20min。
1.5 檢驗時油溫在25℃~40℃之間。
1.6 其他特殊要求，用戶可自行規定。
2. 密封性
2.1 對擋板式繼電器密封檢驗，其方法是對繼電器充滿變壓器油，在常溫下加壓至0.2MPa、穩壓20min后，檢查放氣閥、探針、干簧管、出線端子、殼體及各密封處，應無滲漏。
3. 流速值
3.1 繼電器動作流速整定值以連接管內的穩態流速為準，流速整定值由變壓器、有載分接開關生產廠家提供。
3.2 繼電器動作流速整定值試驗，油流速度從0m/s開始，在流速整定值的30%~40%之間的油流沖擊下，穩定2分鐘~3分鐘，觀察其穩定性。然后開始緩慢、均勻、穩定增加流速，直至有跳閘動作輸出時測得穩態流速值為流速動作值，從緩慢、均勻、穩定增加流速開始至有跳閘動作輸出時流速的平均變化量不能大于0.02m/s。重復試驗三次。求平均值。
3.3 繼電器檢驗不符合整定值時，可調整的繼電器應進行調整，使之達到整定值。
3.4 繼電器檢驗時，油溫應在25℃~40℃之間。
4. 氣體容積值
4.1 將繼電器充滿變壓器油后，兩端封閉，對平放置，打開繼電器放氣閥，并對繼電器進行緩慢放油，直至有信號動作輸出時，測量放出油的體積值，即為繼電器氣體容積動作值。重復試驗三次。求平均值。
4.2 ∅50、∅80繼電器：氣體容積動作范圍為250mL~300mL。
4.3 繼電器檢驗不符合整定值時，可調整的繼電器應進行調整，使之達到整定值。
5. 繼電器應符合以下標準
