掌握這些，保護用電流互感器選配不再難！
發布時間：2025-07-07 16:39:42人氣：

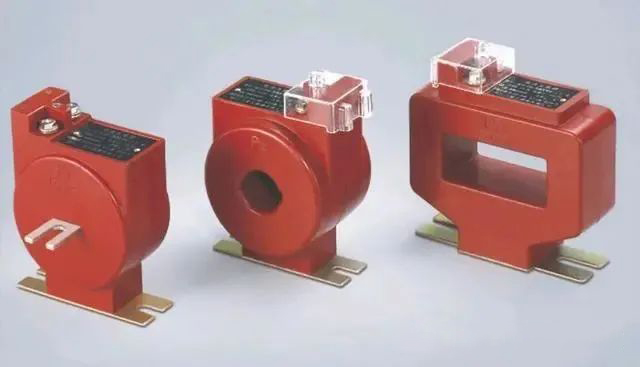

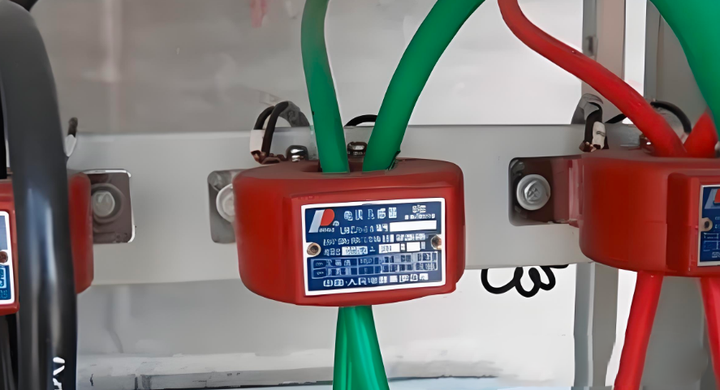

什么是保護用電流互感器？保護用電流互感器，是一種用于電力系統中的保護裝置的重要組成部分。它可以將高電流轉換為可測量的信號，并提供準確的電流測量結果，用于電力系統的保護、控制和監測。下面我們來聊一聊保護用電流互感器的選配。
（1）保護用電流互感器除需滿足一次回路的額定電壓、額定電流要求以及短路時的動穩定和熱穩定條件外，還應依據其限值系數曲線進行校驗，確保在保護裝置動作時，互感器的誤差不超過允許范圍。
目前，廠家提供的限值系數曲線本質上是比誤差為10%的誤差曲線。因此，在實際應用中，仍以10%誤差曲線作為校驗標準，確保保護動作時，電流互感器的比誤差不超出10%。
（2）為了保證測量精度與保護功能的獨立性，保護裝置與測量儀表通常應分別接自電流互感器的不同繞組。
（3）差動保護應選用5P級電流互感器；而過電流保護則可選用5P或10P級的電流互感器。
為減小差動保護中的不平衡電流，建議采取以下措施以降低二次側負荷阻抗：
1）盡量不在電流互感器的二次回路中接入其他繼電器或測量儀表；
2）盡可能縮短連接導線長度；
3）兩組電流互感器宜選用型號一致（或伏安特性相近）的產品，并保持負荷對稱。
（4）在同一準確等級下，當兩個電流互感器二次繞組串聯使用時，其允許的二次負荷為單個繞組時的兩倍；而在并聯使用時，允許負荷則為單個繞組時的一半。
目前，廠家提供的限值系數曲線本質上是比誤差為10%的誤差曲線。因此，在實際應用中，仍以10%誤差曲線作為校驗標準，確保保護動作時，電流互感器的比誤差不超出10%。
（3）差動保護應選用5P級電流互感器；而過電流保護則可選用5P或10P級的電流互感器。
為減小差動保護中的不平衡電流，建議采取以下措施以降低二次側負荷阻抗：
1）盡量不在電流互感器的二次回路中接入其他繼電器或測量儀表；
2）盡可能縮短連接導線長度；
3）兩組電流互感器宜選用型號一致（或伏安特性相近）的產品，并保持負荷對稱。
