斷路器為何要分兩段和三段保護？看完這篇終于明白了

發布時間：2025-10-31 09:06:55人氣：

斷路器，顧名思義就是用來斷開電路的器械裝置，它主要是作用于電力輸送和使用中，在配電環節中必不可少，能避免電壓荷載過大導致的電路損壞、用電設備損壞等等問題。一旦電流過大，或者出現短路、欠壓等故障時就會自動切斷電路來保障安全。很多時候在配電柜采購的招標文件中，我們都會看到對斷路器的要求是需有三段保護功能，那么三段保護還有兩段保護代表什么意思？它們的作用又是什么呢？下面本文以圖文方式給大家簡單介紹一下，看完文章希望廣大電氣設計人員加深對斷路器的兩段保護和三段保護的了解。

? 01 斷路器的保護特性
斷路器的保護特性比較常見的有三段式保護，還有兩段式保護。首先兩段式保護為：短路瞬時保護，過載長延時保護。三段式保護為：短路瞬時保護、短路短延時保護、過載長延時保護。

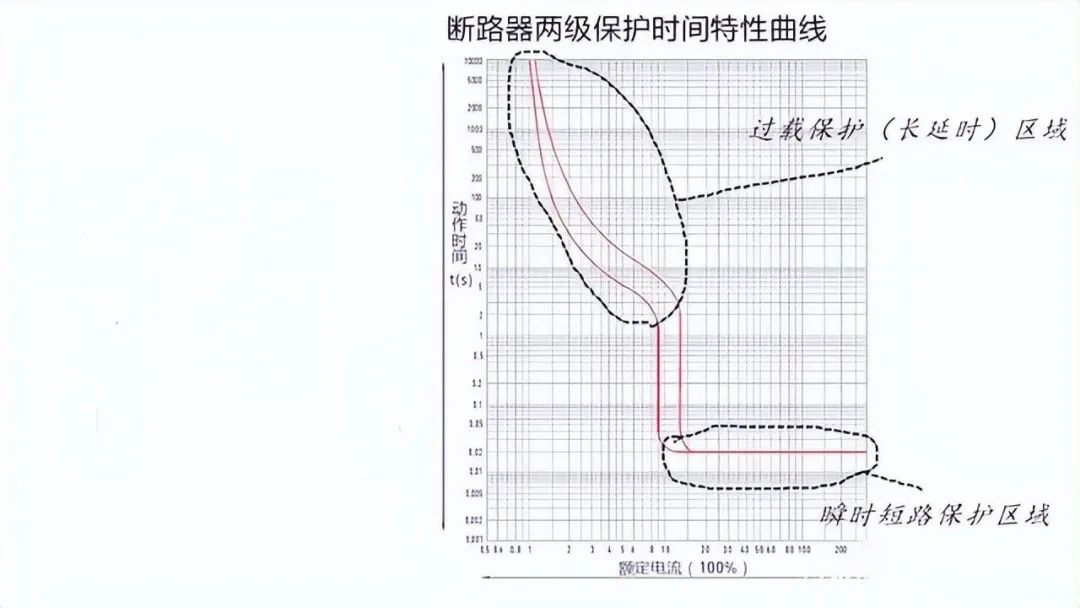

▼ 兩段保護曲線

? 02 短路瞬時保護含義
短路瞬時保護：就是在被保護線路發生短路故障后能夠瞬時斷開故障電流。當然瞬時也是有時間，基本在0.03秒以內。

? 03 過載長延時保護含義
過載長延時保護：是指對線路一個過載的保護，它一般是反時限的，也就是說過載電流的大小和跳閘時間成反比。比如說過載電流為正常電流的2倍，可能運行半小時就跳閘了；過載電流為正常電流的3倍，可能運行15分鐘就跳閘。

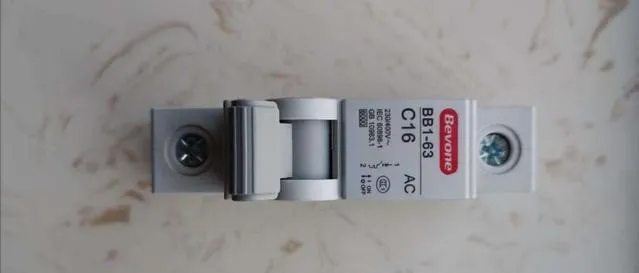

▼ 具備兩段保護的微斷

? 04 短路短延時保護含義

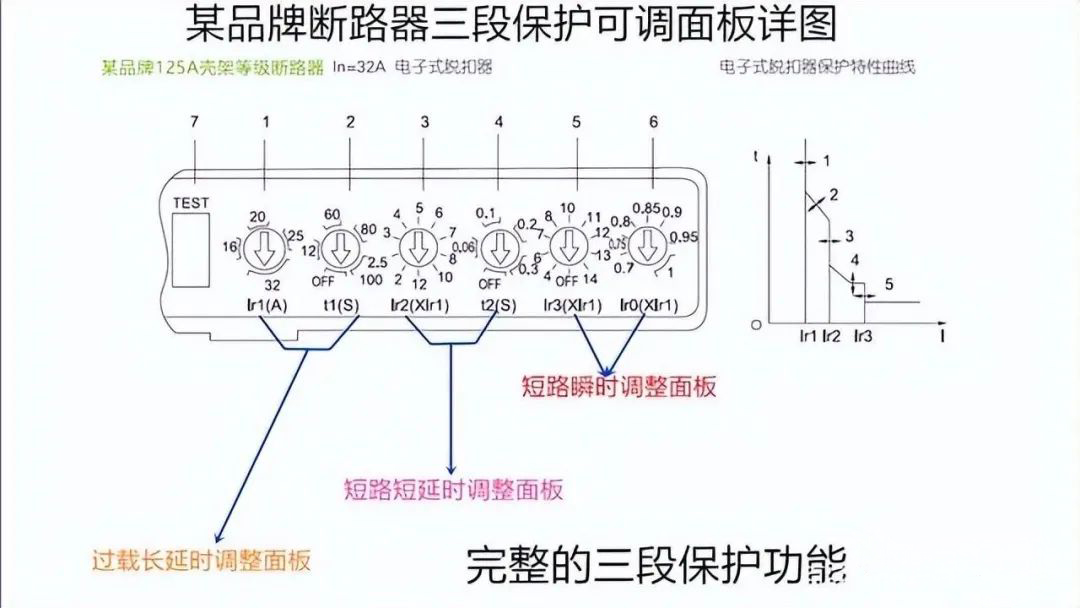

短路短延時保護：通俗的講就是在探測到短路電流后，斷路器經過一段延時時間后再跳閘，這么設置的意義就是盡量減少故障電流影響的范圍，在上下兩級配電回路中形成選擇性的保護，避免越級跳閘。這個延時的時間一般是可以調整的，以達到更好地匹配。

? 05 小結

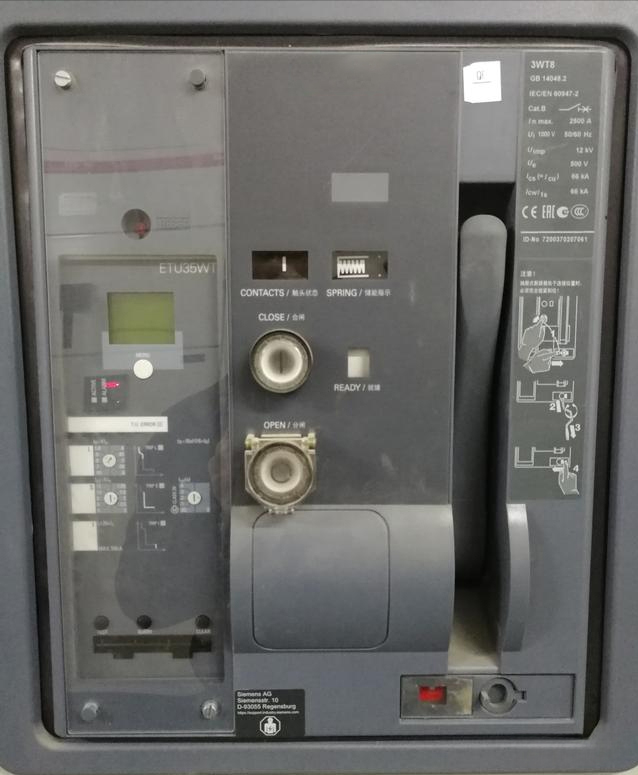

一般情況下低壓電網的終端配電開關具有兩段保護即可以，一般終端配電開關基本都是微斷及小電流塑殼為主，它們基本只具備兩段保護。而一般低壓授總開關需要具有三段保護功能，二級柜如果經濟條件允許也可以設置具有帶有三段保護功能的開關。一般授總開關都選用框架斷路器基本都具備三段保護功能。
