變頻串聯諧振試驗裝置簡介 ----Product introduction
變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
變頻串聯諧振試驗成套裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振勵磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置
變頻串聯諧振試驗裝置參數 ----Technical parameter
| 產品型號 | 產品基本配置 | ||||
| 變頻電源 | 激勵變壓器 | 高壓諧振電抗器 | 電容分壓器 | 適用范圍 | |
| HZBP-88kVA/44kV | HZBP-5kW-1臺 | JLB-5kVA-1臺 | HZDK-44kVA/22kV-2節 | FRC-50kV-1臺 | 8.7/10kV，300mm²以下電纜2km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-75kVA/75kV | HZBP-6kW-1臺 | JLB-6kVA-1臺 | HZDK-25kVA/25kV-3節 | FRC-80kV-1臺 | 8.7/10kV，300mm²以下電纜2km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-132kVA/66kV | HZBP-6kW-1臺 | JLB-6kVA-1臺 | HZDK-44kVA/22kV-3節 | FRC-70kV-1臺 | 8.7/10kV，300mm²以下電纜3km； 26/35kV，300mm²以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-176kVA/66kV | HZBP-10kW-1臺 | JLB-10kVA-1臺 | HZDK-44kVA/22kV-4節 | FRC-70kV-1臺 | 8.7/10kV，300mm²以下電纜4km； 26/35kV，300mm²以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-135kVA/108kV | HZBP-7.5kW-1臺 | JLB-7.5kVA-1臺 | HZDK-33.75kVA/27kV-4節 | FRC-110kV-1臺 | 8.7/10kV，300mm²以下電纜3km； 26/35kV，300mm²以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-270kVA/108kV | HZBP-25kW-1臺 | JLB-25kVA-1臺 | HZDK-67.5kVA/27kV-6節 | FRC-110kV-1臺 | 8.7/10kV，300mm²以下電纜9km； 26/35kV，300mm²以下電纜3km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-405kVA/108kV | HZBP-25kW-1臺 | JLB-25kVA-1臺 | HZDK-67.5kVA/27kV-6節 | FRC-110kV-1臺 | 8.7/10kV，300mm²以下電纜9km； 26/35kV，300mm²以下電纜3km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-540kVA/108kV | HZBP-30kW-1臺 | JLB-30kVA-1臺 | HZDK-67.5kVA/27kV-8節 | FRC-110kV-1臺 | 8.7/10kV，300mm²以下電纜12km； 26/35kV，300mm²以下電纜4km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。 |
| HZBP-648kVA/270kV | HZBP-25kW-1臺 | JLB-25kVA-1臺 | HZDK-72kVA/45kV-9節 | FRC-270kV-1臺 | 8.7/10kV，300mm²以下電纜6km； 26/35kV，300mm²以下電纜2km； 64/110kV，300mm²以下電纜1km交流耐壓試驗； 10kV，35kV，110kV變電站電氣交流耐壓試驗。 |
變頻串聯諧振試驗裝置功能 ----Product features
●穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
●自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
●支持多種試驗模式。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
●系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢。
●保護功能完善。具備零位保護
●電壓輸出控制旋鈕不在零位時，禁止系統啟動
●過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性功能。

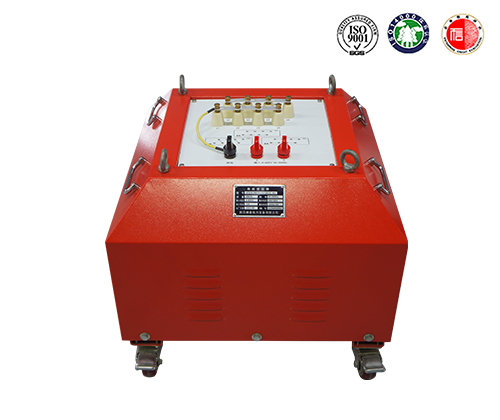

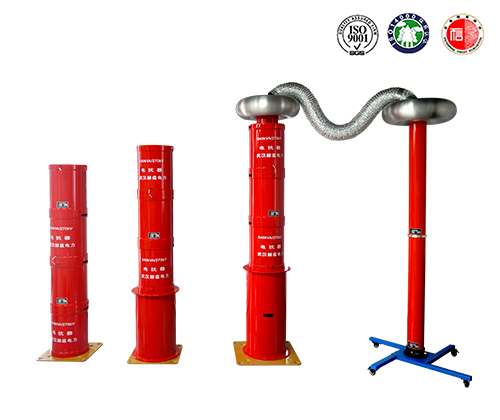

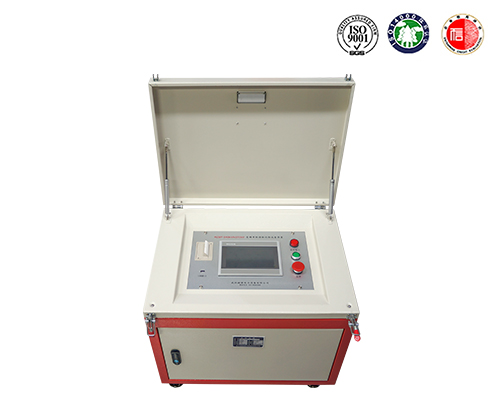

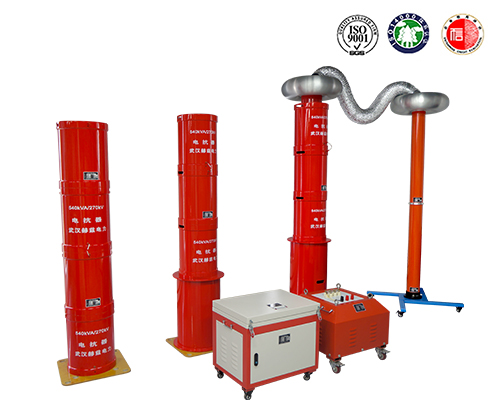

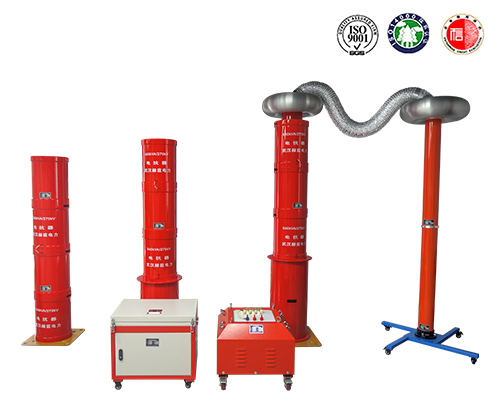

變頻串聯諧振試驗裝置圖片 ----Picture display
變頻串聯諧振試驗裝置附件配件 --------Accessories
本產品HZBP系列變頻串聯諧振試驗裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
