氧化鋅避雷器阻性電流測試儀簡介 ----Product introduction
HZYHX氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
氧化鋅避雷器阻性電流測試儀參數 ----Technical parameter
1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。
2.測量范圍：
泄漏電流:0-10mA（可擴展）；
電壓:30-100V（可擴展）；
電場強度輸入范圍：30kV/m~300kV/m（選配）。
3.測量準確度：
電流：全電流>100μA，±5%讀數±1個字；
電壓：基準電壓信號>30V時，±2%讀數±1個字；
4.測量參數：
泄漏電流全電流波形、基波有效值、峰值。
泄漏電流阻性分量基波有效值及3、5、7次有效值。
泄漏電流阻性分量峰值：正峰值Ir+負峰值Ir-。
容性電流基波，全電壓、全電流相角差。
電壓有效值，避雷器功耗。
5.電壓基準信號取樣方式：20米（可擴展）
6.儀器尺寸：主機360mm×260mm×140mm
儀器重量：主機5.0kg
氧化鋅避雷器阻性電流測試儀功能 ----Product features
儀器標準配置不帶高能鋰離子電池，可選配內置。
5.7寸320×240液晶顯示器,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
適用于避雷器帶電、停電或試驗室等場所使用。
三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。
電流、電壓傳感器完全隔離，安全可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。
儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。
內部配置存儲器，可掉電存儲200組試驗數據。
選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。
可進行抗干擾計算，補償A、C兩相電流受B相偏差。
高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
選配置內帶高能鋰離子電池，特別適合無電源場合。儀器內部只帶弱電，電壓不超過12V，充電狀態亦可工作。
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

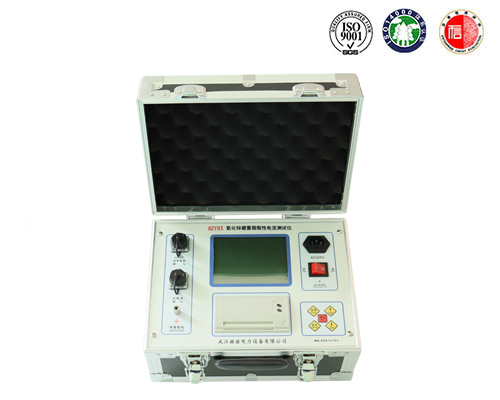

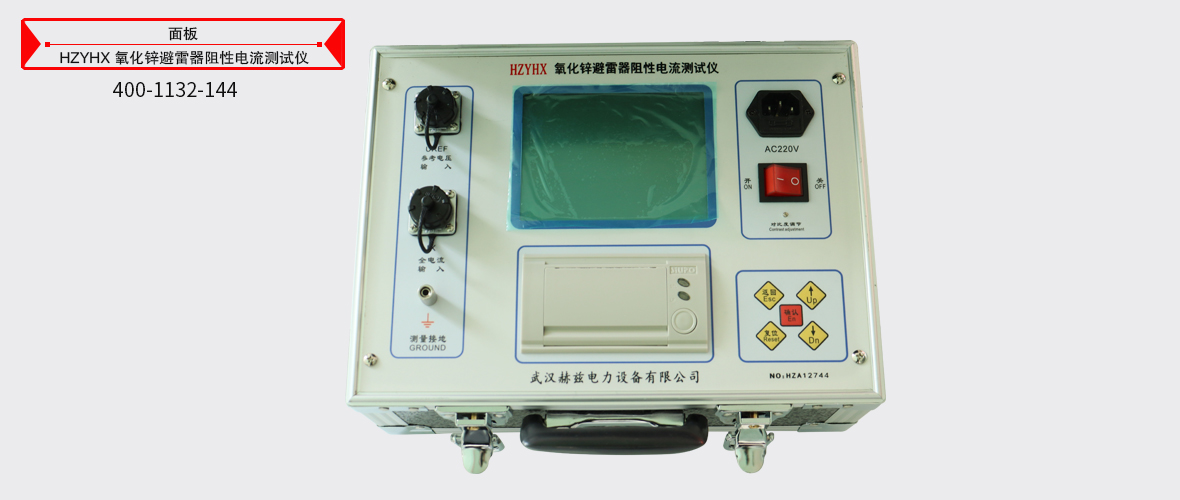

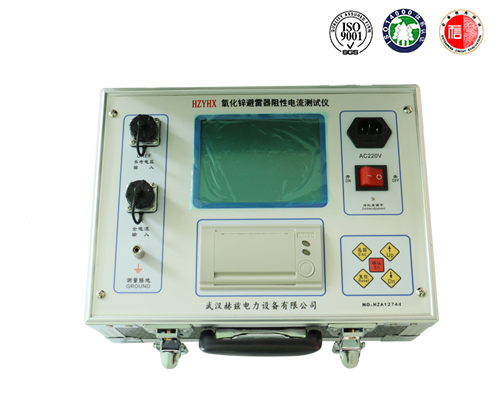

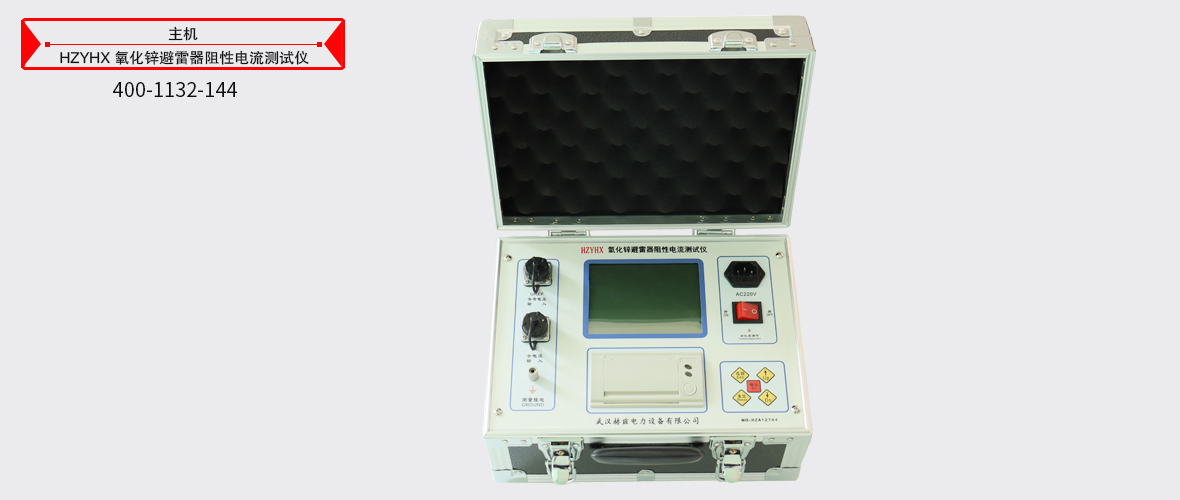

氧化鋅避雷器阻性電流測試儀圖片 ----Picture display
氧化鋅避雷器阻性電流測試儀附件配件 --------Accessories
本產品HZYHX氧化鋅避雷器阻性電流測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
