異頻線路參數測試儀簡介 ----Product introduction
本測試系統是在我公司原HZCS-III系列大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。
本裝置的測試項目涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。即：a)線路感應電壓、接地電流測量；b)核對相別，電線路的正序阻抗、零序阻抗、正序電容、零序電容；d)多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容。
現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換（含：接地操作等）、隔離變壓器的輸出（頻率、電壓）、數據采樣、計算分析的自動依次完成。
機箱采用框架式結構，選用不銹鋼板面板，扣板式安裝，顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB等集中在正面。外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，用于儀器檢定時接入標準源校驗裝置測量準確度。
設備外形尺寸符合人體工程學原理，方便測試人員可直立操作儀器。機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量控制在60kg以內。
異頻線路參數測試儀參數 ----Technical parameter
1.根據測試系統選型配置表選擇適用于線路長度的規格型號：以滿足對0.2～1500km三相架空線路或電纜線路工頻參數測試。
2.測試裝置抗工頻干擾參數：能在測試裝置輸出信號與工頻干擾信號之比為1:20的條件下穩定準確完成所有測試。
3.供電電源：單相AC 220V±10%，25A，50Hz±2%；
4.測試裝置保護功能
1）工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。
2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示并關閉電源輸出。
3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路接地，保護測試人員和設備安全。
4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。
| 產品型號 | HZCS-VA | HZCS-VB | HZCS-VC | HZCS-VD |
| 適用于線路長度 | 0.2~1500km | 0.5~800km | 1~500km | 1~200km |
| 異頻電源功率 | 10kVA | 5kVA | 3kVA | 2kVA |
| 輸入工作電源 | 單相 | 單相 | 單相 | 單相 |
| 輸入電源保護 | 有 | 有 | 有 | 有 |
| 接地檢測功能 | 有 | 有 | 有 | 有 |
| 靜電電壓測量 | 有 | 有 | 有 | ─ |
| 電磁電壓測量 | 有 | 有 | 有 | 有 |
| 接地電流測量 | 有 | 有 | 有 | 有 |
| 線路核相功能 | 有 | 有 | 有 | ─ |
| 最大輸出異頻電流 | 40A | 20A | 10A | 5A |
| 最大輸出異頻電壓 | 200V | 200V | 200V | 200V |
| 最大工頻抗干擾電流 | 100A | 60A | 40A | 20A |
| 最大工頻抗干擾電壓 | 30kV | 20kV | 20kV | 10kV |
| 測量靜電感應電壓 | 30kV | 20kV | 20kV | ─ |
| 測量電磁感應電壓 | 600V | 600V | 600V | 400V |
| 阻抗參數測試范圍 | 0.1～1000Ω | 0.1～400Ω | 0.1～400Ω | 0.1～400Ω |
| 電容參數測試范圍 | 0.02μF～80μF | 0.05μF～50μF | 0.1μF～50μF | 0.1μF～30μF |
| 外形尺寸 | 550mm*400mm*900mm | |||
| 重 量 | <65kg | <55kg | <50kg | <45kg |
異頻線路參數測試儀功能 ----Product features
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。
5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；
7、測量精度高，三組異頻電源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz；一組工頻電源50.0Hz/50.0Hz；可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量。

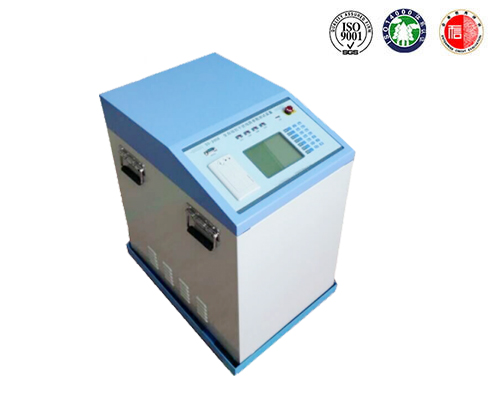

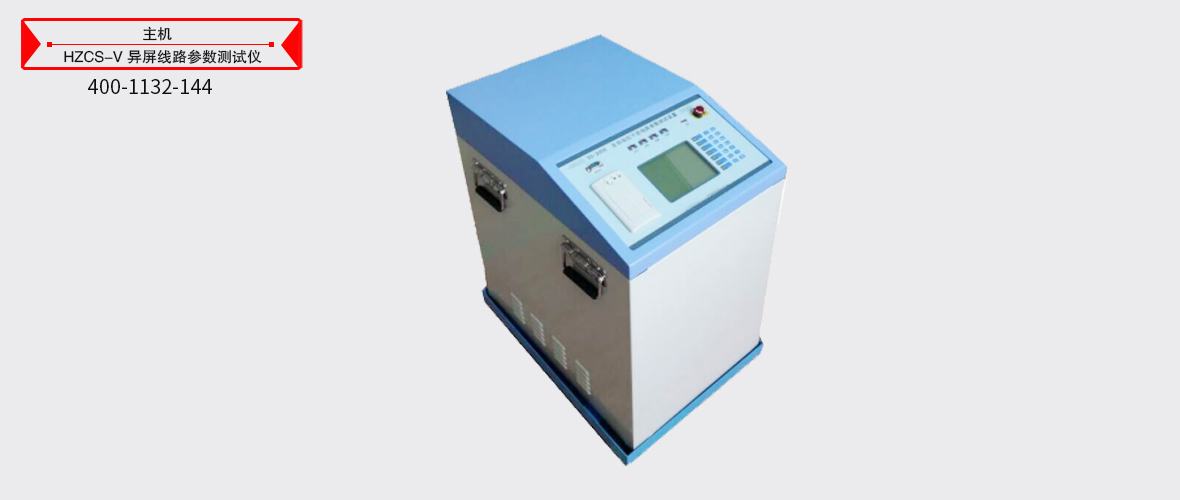

異頻線路參數測試儀圖片 ----Picture display
異頻線路參數測試儀附件配件 --------Accessories
本產品HZCS-V異頻線路參數測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
