蓄電池放電測試儀簡介 ----Product introduction
蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計，該儀器可針對整組電壓為24V/48V/110V/220V/380V等的鉛酸蓄電池組進行在線放電測試。
蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
蓄電池放電測試儀參數 ----Technical parameter
| 環境條件 | 工作溫度 | (-20～55)℃ |
| 貯存溫度 | (-45～70)℃ | |
| 相對濕度 | 90%(40±2℃) | |
| 大氣壓力 | (70～106)kPa | |
| 外形尺寸 | 體積 | 500*450*350 |
| 整機重量 | 30kg | |
| 工作電源 | 交流單相AC220V±10%；頻率：50Hz | |
| 充電模塊工作電壓 | AC380V；頻率：50Hz | |
| 蓄電池類型 | 鉛酸蓄電池 | |
| 蓄電池組 | 標稱電壓 | 24V;48v;110V;220V（具體根據用戶所購儀表的電壓等級） |
| 充電電流 | 5A～150A （具體根據用戶所購儀表的電流等級） | |
| 放電電流 | 5A～150A （具體根據用戶所購儀表的電流等級） | |
| 恒流放電電壓范圍 | 9～28V ；40V～56V；84～135V; 96～270V（具體根據用戶所購儀表的電壓等級） | |
| 穩壓總精度 | 1% | |
| 穩流總精度 | 1% | |
| 單體電壓類型 | 2V、6V、12V | |
| 單體電壓分辨率 | 2V/6V：0.001V 12V:0.01V | |
| 顯示方式 | 7寸彩色大屏幕LCD | |
| 效率 | ≥92％ | |
| 功率因數 | ≥0.9 | |
| 絕緣強度 | 輸入對外殼和對輸出 | ≥AC1500V |
| 輸出對外殼 | ≥AC500V | |
| 平均無故障時間(MTBF) | ≥50000h | |
| 過熱關機溫度閾值 | (80～85)℃ | |
蓄電池放電測試儀功能 ----Product features
●儀器采用觸摸屏操作，直接使用觸摸筆或者手指即可操作界面。
●存儲數據方式有內部存儲和外部SD卡存儲方式，自行選擇。
●具有過壓、過流、過熱等保護功能。
●在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組及單節電池進行實時的監測；包括整組電壓、單節電池電壓、整組充放電電流、整組充放容量、監測時間等；
●放電功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好“放電電流”、“放電時間”、“放電容量”、“整組終止保護電壓”、“單體終止保護電壓”等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。單體電壓終止條件也可設置為只報警不終止。
●充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點;用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息;在充電過程中可重新修改充電參數；當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作;
●放充電及活化功能：在電池組脫離系統后，放電充電參數設置后，儀表開始工作，在電池組放電結束后，自動轉為充電功能，無需人為操作。
●容量快測功能：
選配
在電池組脫離系統后利用智能假負載進行放電，只需3～20分鐘便可測出電池組中每一節電池的實際容量、內阻、性能狀況（正常、落后、劣化）等；
●在測試過程中當檢測到整組或者單體電池異常、測試儀工作異常時，測試儀自動終止測試，以便對電池進行保護。測試儀采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。
●高亮度彩色屏幕液晶顯示器，顯示效果清晰優美。
●上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。

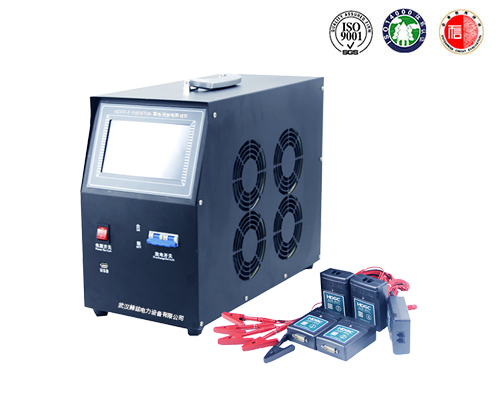

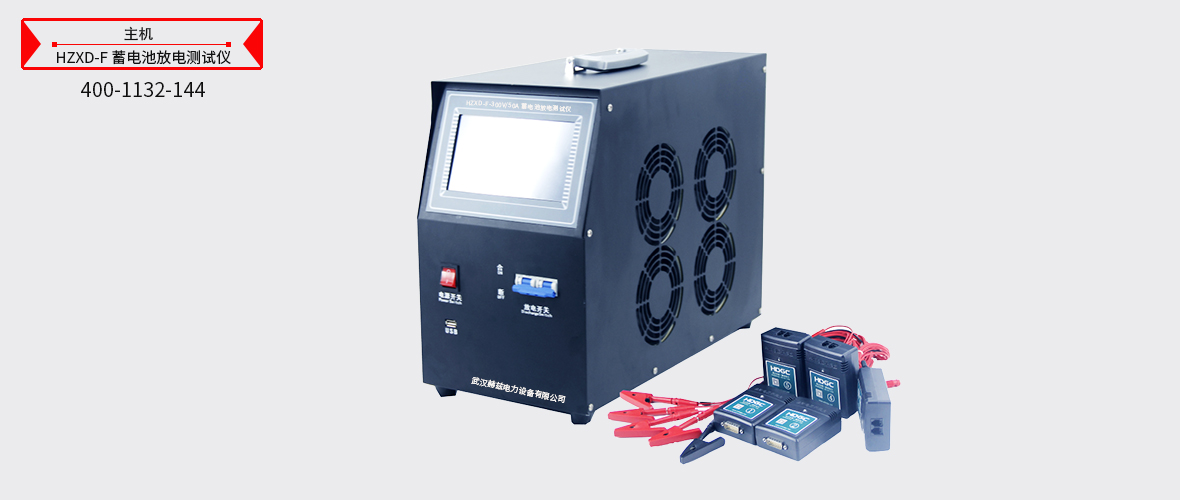

蓄電池放電測試儀圖片 ----Picture display
蓄電池放電測試儀附件配件 --------Accessories
本產品HZXD-F蓄電池放電測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
