三鉗相位伏安表簡介 ----Product introduction
SMG3000三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
三鉗相位伏安表參數 ----Technical parameter
1．基準條件和工作條件
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
| 環境濕渡 | 40%～60% | ＜80% | / |
| 信號波形 | 正弦波 | 正弦波 | β=0.01 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | / |
| 儀表工作電壓 | 3.7V±0.1V | 3.7V±0.5V | / |
| 測相位頻率相許時電流幅值 | 1A±0.1A | 1mA～20.0A | / |
| 測相位頻率相序時電壓幅值 | 100V±10V | 10V～600V | / |
| 測功率功率因數時電流幅值 | 1A±0.1A | 10mA～20A | / |
| 測功率功率因數時電壓幅值 | 100V±10V | 10V～600V | / |
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
| 功 能 | 同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
| 電 源 | DC 3.7V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時 |
| 額定電流 | 約150mA |
| 顯示模式 | 3.5寸真彩液晶屏顯示 |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 鉗口尺寸 | φ7.5mm×13mm |
| 采樣速率 | 約3次/秒 |
| 量 程 | 交流電壓：0.00V～600V |
| 交流電流：0.0mA～20A | |
| 相位：0.0°～360° | |
| 頻率：45.00Hz～65.00Hz | |
| 有功功率：0.0W～12kW | |
| 無功功率：0.0W～12kVAR | |
| 視在功率：0.0W～12kVA | |
| 功率因數：-1～+1 | |
| 電流矢量和：0mA～60.0A | |
| 分辨率 | 電壓：AC 0.01V |
| 電流：AC 0.1mA | |
| 相位：0.1° | |
| 頻率：0.01Hz | |
| 有功功率：0.1W | |
| 無功功率：0.1VAR | |
| 視在功率：0.1VA | |
| 功率因數：0.001 | |
| 電流矢量和：1mA | |
| 精度 （基準條件下） |
電壓：±(0.5%量程) |
| 電流：±(0.5%量程) | |
| 相位：±1°（注：工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°） | |
| 有功功率±(1.0%量程) | |
| 無功功率±(1.0%量程) | |
| 視在功率±(1.0%量程) | |
| 頻 率±(1.0%量程) | |
| 功率因數±0.03 | |
| 相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
| 檢測速率 | 約2秒/次 |
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
| 數據存儲 | 500組 |
| 充電接口 | USB型充電接口 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 背光功能 | 有，適合昏暗場所及夜間使用 |
| 電壓檢測 | 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒給電池充電 |
| 儀表質量 | 主機：550g(帶電池) |
| 電流鉗：185g×3 | |
| 測試線：250g | |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
三鉗相位伏安表功能 ----Product features

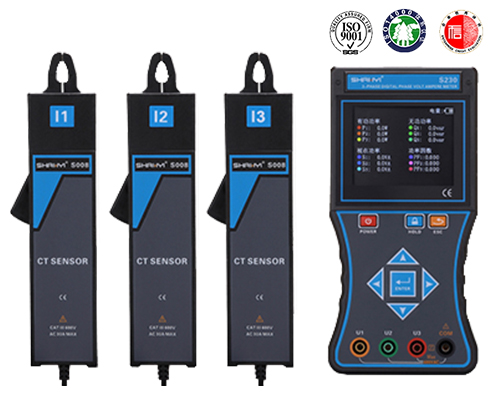

三鉗相位伏安表圖片 ----Picture display
三鉗相位伏安表附件配件 --------Accessories
本產品SMG3000三鉗相位伏安表表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片三鉗相位伏安表附件...
