微機繼電保護測試儀簡介 ----Product introduction
電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
微機繼電保護測試儀參數 ----Technical parameter
參數
| 型 號 | 660A |
| 電流通道數 | 標準6相 |
| 電壓通道數 | 標準6相 |
| 交流電流輸出范圍 | 30A /相或180A（六并） |
| 直流電流輸出范圍 | 10ADC /相 |
| 交流電壓輸出范圍 | 120VAC / 相 |
| 直流電壓輸出范圍 | 160VDC / 相 |
額定參數
交流電流輸出6相電流輸出時每相輸出（有效值） 0～30A 輸出精度 0.2級
3相電流輸出時每相輸出（有效值） 0～60A
6相并聯電流輸出（有效值） 0～180A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 450VA
6相并聯電流最大輸出時最大輸出功率 1000VA
6相并聯電流最大輸出時允許工作時間 10s
頻率范圍（基波） 0～1000Hz
諧波次數 0～20 次
直流電流輸出
電流輸出 0～±10A / 每相 輸出精度 0.2級
最大輸出負載電壓 20V
交流電壓輸出
相電壓輸出（有效值） 0～120V 輸出精度 0.2級
線電壓輸出（有效值） 0～240V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍（基波） 0～1000Hz
諧波次數 0～20次
直流電壓輸出
相電壓輸出幅值 0～±160V 輸出精度 0.2級
線電壓輸出幅值 0～±320V
相電壓/ 線電壓輸出功率 70VA / 140VA
關量
8路開關量輸入
空接點 1～20mA，24V
電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
時間測量范圍
0.1ms ～ 9999s ， 測量精度 ＜0.1mS
- 繼電保護試驗項目索引
本索引旨在引導試驗人員：各種繼保裝置的試驗可以通過“繼保”系列軟件的哪些模塊完成。
¢ 繼電器試驗：
| 繼電保護類型 | 測試項目 | 建議試驗的模塊 | 備 注 |
| 信號繼電器 | 相應的測試項目 | 直流試驗 交直流試驗 |
若是要求交、直流混合輸入的中間繼電器，請在“交直流試驗”模塊中測試 額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試 |
| 時間繼電器 | |||
| 中間繼電器 | |||
| 重合閘繼電器 | |||
| 其它直流電壓、電流繼電器 | |||
| 電流繼電器 | 相應的測試項目 | 交流試驗 | 可在“交流試驗”專門的序分量模塊中測試序分量繼電器 也可在“I－t特性”模塊中測試反時限繼電器 |
| 過（欠）電壓繼電器 | |||
| 序分量繼電器 | |||
| 同步檢查（或相位比較）繼電器 | |||
| 反時限電流繼電器 | |||
| 差動繼電器 | 直流助磁特性 | 差動繼電器、差動諧波、交直流試驗、諧波試驗 | 試驗時請參考說明書中的“附錄5”正確接線 |
| 諧波制動特性 | |||
| 比例制動特性 | 差動繼電器、交流試驗 | ||
| 功率（方向）繼電器 | 相應的測試項目 | 功率方向及阻抗、交流試驗 | 測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界 |
| 阻抗繼電器 | |||
| 同期繼電器 | 相應的測試項目 | 同期試驗、交流試驗 | “同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出 |
| 頻率繼電器 | 相應的測試項目 | 頻率及高低周 | 單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值 |
¢ 微機保護試驗：
| 繼電保護類型 | 測試項目 | 建議試驗的模塊 | 備 注 | |
| 線 路 保 護 |
多段過流 | 相應的測試項目 | 交流試驗 | 只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊 |
| 過（欠）電壓 | ||||
| 序分量電壓電流 | ||||
| 頻率裝置 | ||||
| 功率方向保護 | ||||
| 重合閘及轉換性故障 | 相應的測試項目 | 整組試驗、線路保護、狀態系列、6-35KV線路保護綜合測試 | 要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，測試儀是用Ua代替Ux進行試驗 | |
| 距離和零序 | 距離和零序定值校驗 | 距離和零序、線路保護、整組試驗、交流試驗 | “距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值 | |
| 阻抗特性 | 阻抗特性 | |||
| 工頻變化量距離 | 定值校驗 | 距離和零序、線路保護 | 應設置故障電流足夠大，比如10~15A（當為5A制CT時） | |
| 復合電壓閉鎖（方向）過流 | 過流、低壓、負序電壓、靈敏角等 | 交流試驗、6-35KV線路保護綜合測試 | 有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線 | |
| 低周、低壓減載裝置 | 相應的測試項目 | 頻率及高低周、6-35KV線路保護綜合測試 | 若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點 | |
| 發 變 組 保 護 |
差動保護 | 比例制動特性 | 差動保護、差動定值、交流試驗 | 發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡系數均為1的變壓器保護 “差動保護”注重曲線特性搜索，而“差動定值”模塊注重差動定值測試，二者結合，能全面測試差動保護 |
| 諧波制動特性 | 差動保護、差動定值、諧波試驗 | |||
| 失磁保護 | 相應的測試項目 | 交流試驗 | 試驗時應注意輸出的電壓電流的夾角 | |
| 勵磁保護 | ||||
| 復合電壓閉鎖（方向）過流（后備） | 相應的測試項目 | 請參見上文“線路保護”部分 | 請參見上文“線路保護”部分 |
| 其 它 保 護 |
自動準同期裝置 | 相應的測試項目 | 同期試驗 | 做自動調整試驗時，測試各開入量必須按說明書要求接線 |
| 母線差動保護 | 相應的測試項目 | 交流試驗 | 請參見附錄6中“南瑞部分保護”有關BP-2B和RCS-915的說明 | |
| 光纖線路差動保護 | 試驗前先確定裝置是否形成“自環”，若是，則保護的動作值應等于其整定值的一半 |
微機繼電保護測試儀功能 ----Product features
1、電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3、新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4、高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6、具有獨立專用直流電源輸出設有一路110V及220V專用可調直流電源輸出。
7、接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8、完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
2、操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3、新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4、高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6、具有獨立專用直流電源輸出設有一路110V及220V專用可調直流電源輸出。
7、接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8、完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

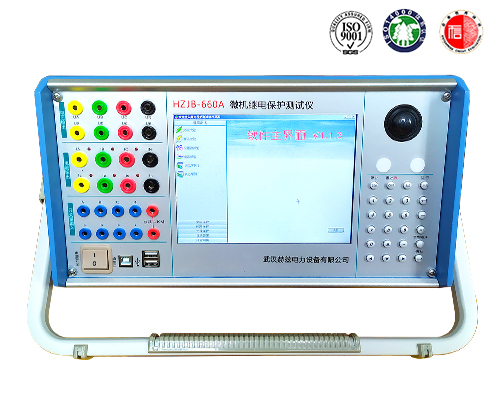

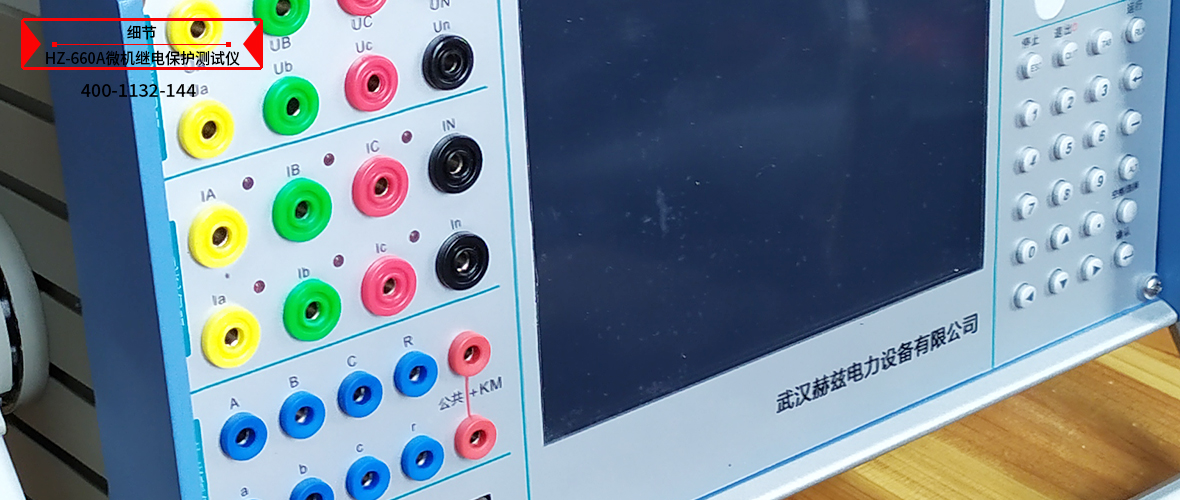

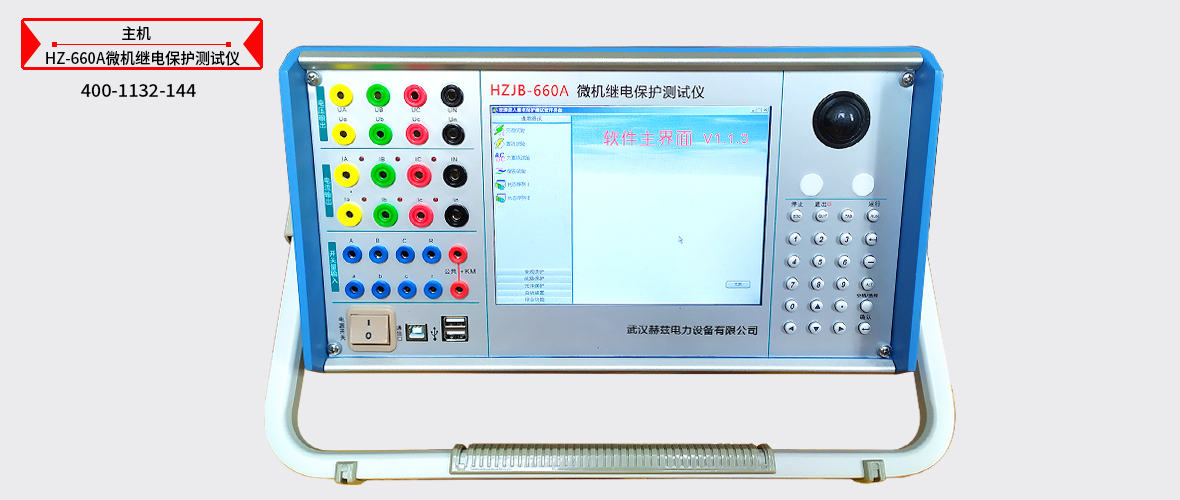

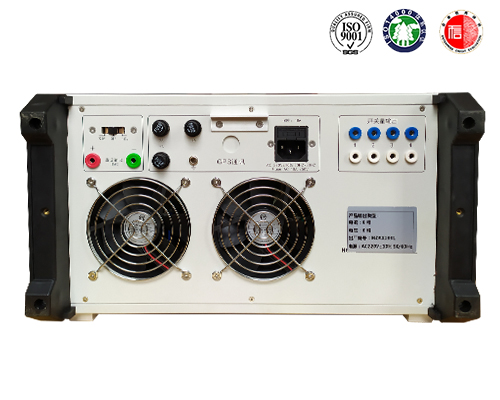

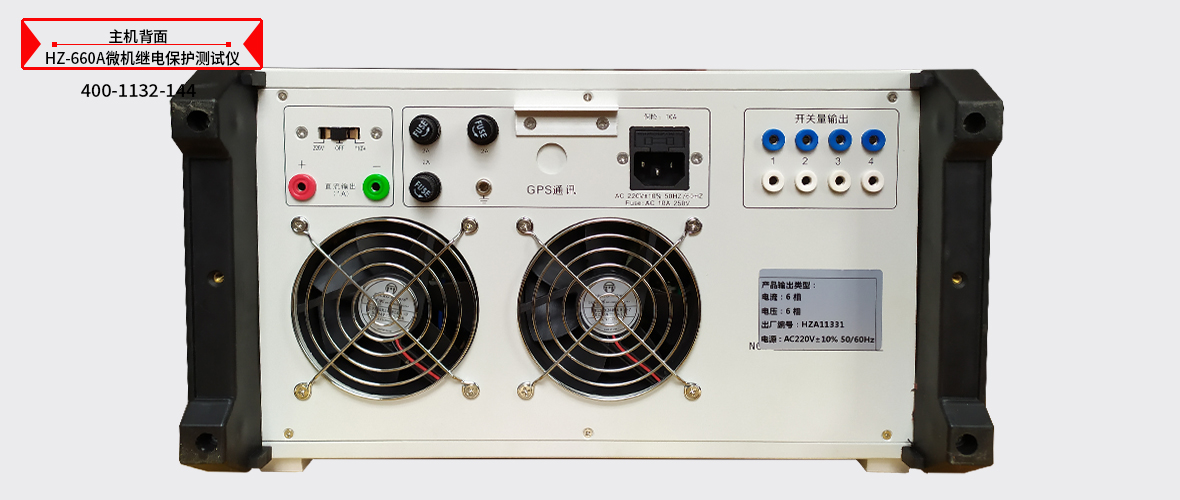

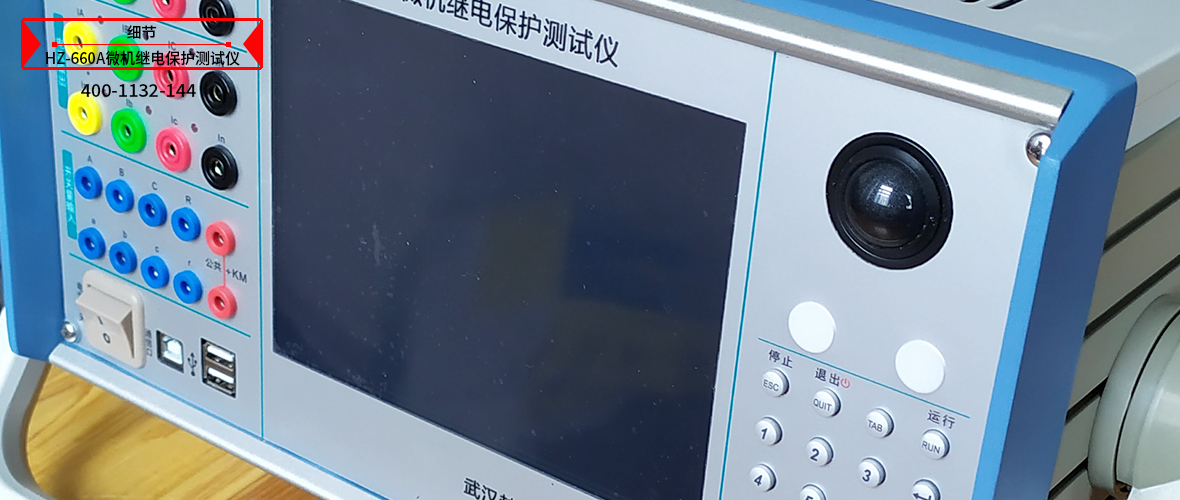

微機繼電保護測試儀圖片 ----Picture display
微機繼電保護測試儀附件配件 --------Accessories
本產品HZJB-660A微機繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片微機繼電保護測試儀附件...
