高性能電力電纜故障測距儀簡介 ----Product introduction
電力電纜故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
低壓脈沖方式可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
低壓脈沖方式可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
高性能電力電纜故障測距儀參數 ----Technical parameter
1.工作模式：低壓脈沖、脈沖電流、多次脈沖。
12.信號增益調節范圍：70dB。
13.低壓脈沖發射電壓：30V。
14.測量誤差：±（0.5%×L+1m）,L≥20m
15.低壓脈沖發射脈沖寬度：40ns~20.5us
16.最高分辨率：0.1m。
17.最大采樣頻率：400MHz實時采樣。
18.最大測距范圍：100km。
19.波速設定范圍：100m/us~300m/us
20.測距盲區：2m。
21.波形保存數量：100條
22.通訊接口：USB,藍牙(選配)。
23.電源：鋰離子電池組，標稱電壓7.4V,6000mAh。
24.電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用10小時以上(隨著電池的老化，連續使用時間會相應縮短)。
25.充電器：輸入AC220V，50Hz，充電電流2A，充電時間6小時。
26.體積：274×218×81mm
27.質量：主機2.6kg
28.使用條件：
1)溫度：-10℃～+40℃；
2)濕度：5％～90％RH（25℃）；
3)海拔：h<4500m。
12.信號增益調節范圍：70dB。
13.低壓脈沖發射電壓：30V。
14.測量誤差：±（0.5%×L+1m）,L≥20m
15.低壓脈沖發射脈沖寬度：40ns~20.5us
16.最高分辨率：0.1m。
17.最大采樣頻率：400MHz實時采樣。
18.最大測距范圍：100km。
19.波速設定范圍：100m/us~300m/us
20.測距盲區：2m。
21.波形保存數量：100條
22.通訊接口：USB,藍牙(選配)。
23.電源：鋰離子電池組，標稱電壓7.4V,6000mAh。
24.電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用10小時以上(隨著電池的老化，連續使用時間會相應縮短)。
25.充電器：輸入AC220V，50Hz，充電電流2A，充電時間6小時。
26.體積：274×218×81mm
27.質量：主機2.6kg
28.使用條件：
1)溫度：-10℃～+40℃；
2)濕度：5％～90％RH（25℃）；
3)海拔：h<4500m。
高性能電力電纜故障測距儀功能 ----Product features
1.多種測距方法：
低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2.400MHz實時采樣：
國內同類儀器最高采樣頻率，與國際最高水平接軌。
提供最高0.1m的測距精度，測量盲區小，對近端故障和短電纜特別有效。
3.自動測量功能
自動選擇合適的范圍和增益，給出故障位置，測試更簡單。
僅支持低壓脈沖模式。
4.自動定標功能：
自動分析故障波形的特征波形，給出可能的故障位置。
僅支持低壓脈沖模式。
5.增強畫中畫暫存比較功能
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
支持低壓脈沖和脈沖電流波形比較功能，故障距離多方位驗證，判斷更準確。
6.全局顯示功能
對波形進行縮放時，同時顯示全局波形，定標測距更方便。
7.觸摸操作和機械按鍵兩種操作方式
觸摸按鍵，操作更加靈活，具有手勢操作功能。
可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
8.高亮大屏彩色液晶顯示，界面友好：
波形清晰，尤其在多次脈沖測試中，多個波形采用不同顏色，更易于識別。
8寸大屏幕液晶，亮度達到1500cd/m2，達到陽光可視要求。
支持背光亮度自動調整功能。
9.波形存儲、計算機聯機通訊：
可在機內存儲大量波形。
使用U盤進行波形數據的導出。
可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
10.電源管理：
儀器在1分鐘內無操作時，將減弱背光；30分鐘無操作，將自動關機，以減少電量消耗。
當電池欠壓時，儀器也將自動關機，以保護電池。
內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
工作時間長：使用充滿電的鋰離子電池，儀器能連續工作≥10小時。
11.堅固機殼，質輕便攜。
低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2.400MHz實時采樣：
國內同類儀器最高采樣頻率，與國際最高水平接軌。
提供最高0.1m的測距精度，測量盲區小，對近端故障和短電纜特別有效。
3.自動測量功能
自動選擇合適的范圍和增益，給出故障位置，測試更簡單。
僅支持低壓脈沖模式。
4.自動定標功能：
自動分析故障波形的特征波形，給出可能的故障位置。
僅支持低壓脈沖模式。
5.增強畫中畫暫存比較功能
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
支持低壓脈沖和脈沖電流波形比較功能，故障距離多方位驗證，判斷更準確。
6.全局顯示功能
對波形進行縮放時，同時顯示全局波形，定標測距更方便。
7.觸摸操作和機械按鍵兩種操作方式
觸摸按鍵，操作更加靈活，具有手勢操作功能。
可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
8.高亮大屏彩色液晶顯示，界面友好：
波形清晰，尤其在多次脈沖測試中，多個波形采用不同顏色，更易于識別。
8寸大屏幕液晶，亮度達到1500cd/m2，達到陽光可視要求。
支持背光亮度自動調整功能。
9.波形存儲、計算機聯機通訊：
可在機內存儲大量波形。
使用U盤進行波形數據的導出。
可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
10.電源管理：
儀器在1分鐘內無操作時，將減弱背光；30分鐘無操作，將自動關機，以減少電量消耗。
當電池欠壓時，儀器也將自動關機，以保護電池。
內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
工作時間長：使用充滿電的鋰離子電池，儀器能連續工作≥10小時。
11.堅固機殼，質輕便攜。

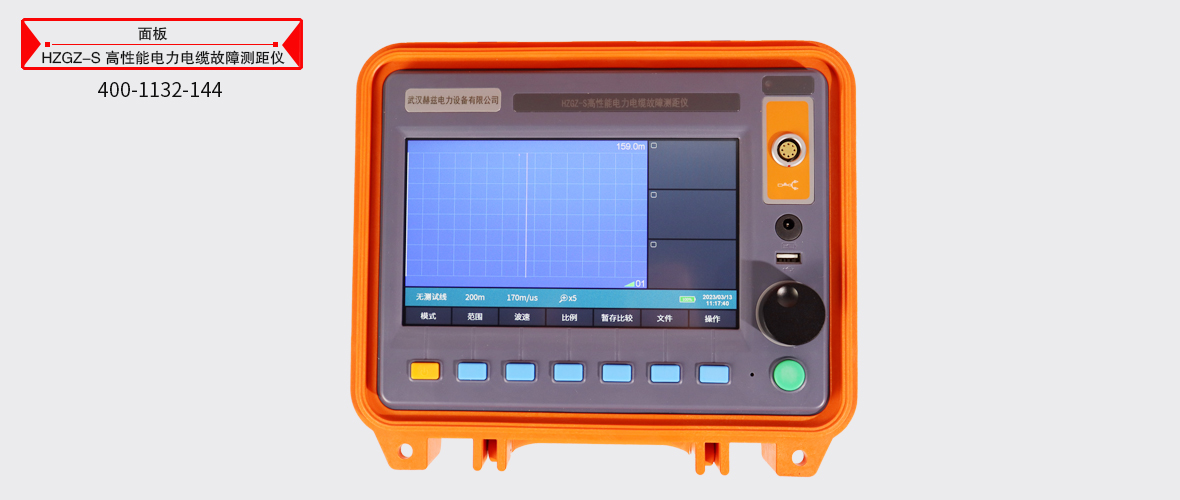

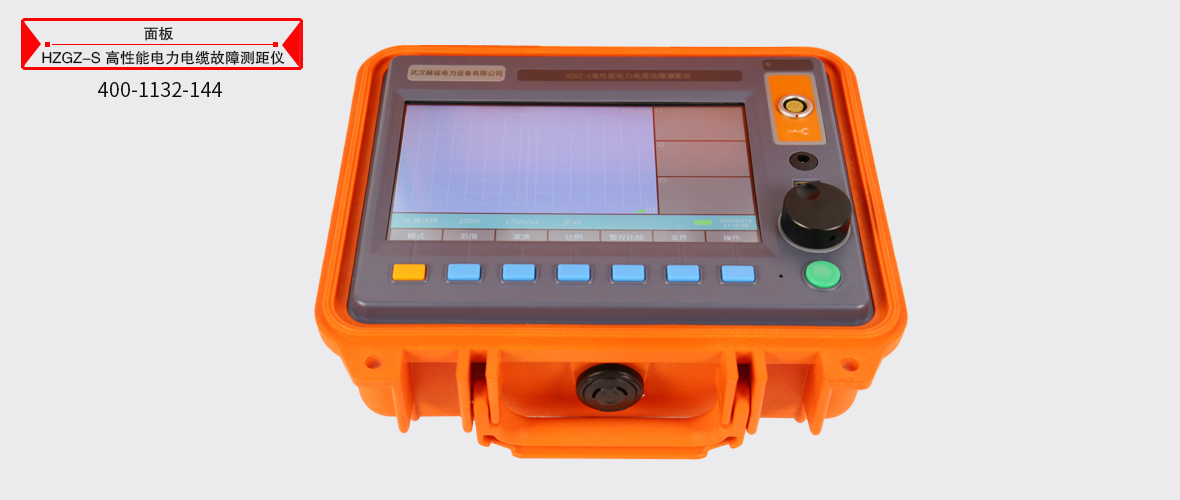

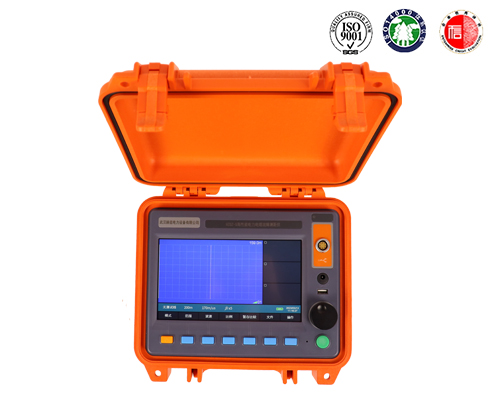

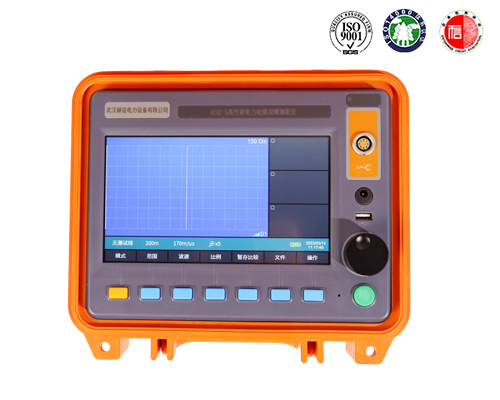

高性能電力電纜故障測距儀圖片 ----Picture display

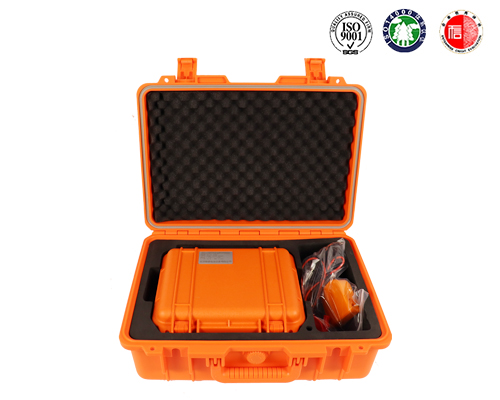

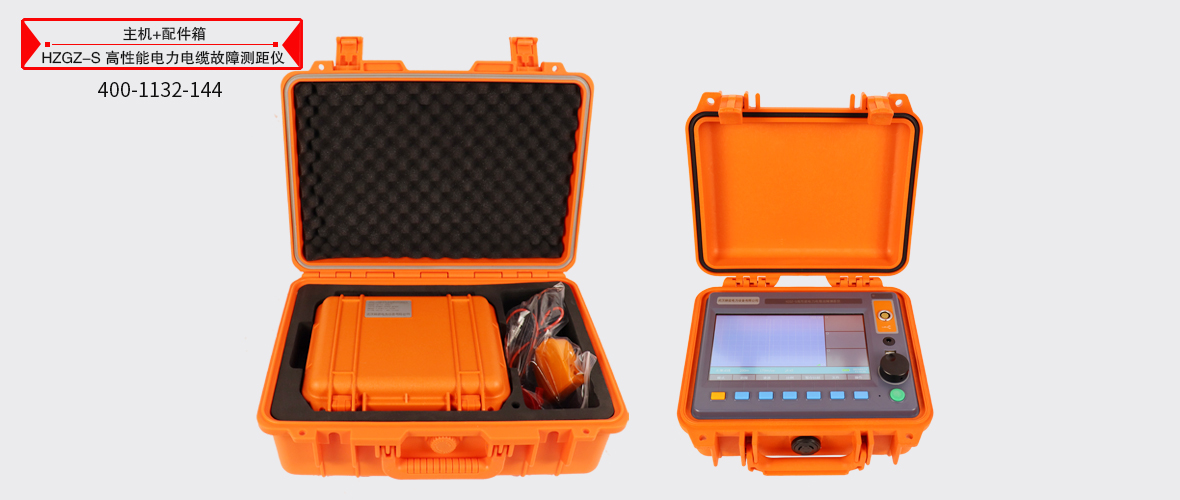

高性能電力電纜故障測距儀附件配件 --------Accessories
本產品HZGZ-S高性能電力電纜故障測距儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片高性能電力電纜故障測距儀附件...
