說明武漢赫茲電力設備有限公司承諾所售每一臺「光數字繼電保護測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 光數字繼電保護測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
光數字繼電保護測試儀簡介 ----Product introduction
HZ-6000 光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。
本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。
本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。
光數字繼電保護測試儀參數 ----Technical parameter
?IEC 61850接口
功能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端
接口類型：LC
數量:8對，其中2對為100/1000M自適應，6對為100M
波長:1310/850nm
?FT3接口
功能:GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送
接口類型:ST
數量:6個發送口，2個接收口
?相位
范圍:0~360°
準確度:±0.1°
分辨率:0.1°
?頻率
范圍:0~1000Hz
準確度:<±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)
分辨率:0.001 Hz
?時間
范圍:1ms~9999.999s
分辨率:1ms
?開關量輸入
數量:8對,可接空接點及帶電位接點(0~250V)
?開關量輸出
數量:6對，其中2對為快速開出
遮斷容量:DC250V/0.5A
反應時間:≤0.1ms
?同步
接口類型:GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588
數量:GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號2對：1對對時，1對授時；IEEE 1588 1對
?無線連接
接口類型:WIFI,4G(選配)
?有線連接
接口類型:百兆Lan口，RJ45
數量:2個
?模擬量小信號輸入
接口類型：航空插頭，交流電壓
數量：12路
?供電電源
供電電壓：AC 220V，允許偏差：-20%~15%
供電頻率：47~65 Hz
?USB口
數量：2個
?其他
重量：5.5kg
尺寸：146mm x 390mm x 212mm(長x寬x高)
聯機接口：RJ45
顯示屏：10.4寸真彩液晶顯示
功能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端
接口類型：LC
數量:8對，其中2對為100/1000M自適應，6對為100M
波長:1310/850nm
?FT3接口
功能:GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送
接口類型:ST
數量:6個發送口，2個接收口
?相位
范圍:0~360°
準確度:±0.1°
分辨率:0.1°
?頻率
范圍:0~1000Hz
準確度:<±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)
分辨率:0.001 Hz
?時間
范圍:1ms~9999.999s
分辨率:1ms
?開關量輸入
數量:8對,可接空接點及帶電位接點(0~250V)
?開關量輸出
數量:6對，其中2對為快速開出
遮斷容量:DC250V/0.5A
反應時間:≤0.1ms
?同步
接口類型:GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588
數量:GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號2對：1對對時，1對授時；IEEE 1588 1對
?無線連接
接口類型:WIFI,4G(選配)
?有線連接
接口類型:百兆Lan口，RJ45
數量:2個
?模擬量小信號輸入
接口類型：航空插頭，交流電壓
數量：12路
?供電電源
供電電壓：AC 220V，允許偏差：-20%~15%
供電頻率：47~65 Hz
?USB口
數量：2個
?其他
重量：5.5kg
尺寸：146mm x 390mm x 212mm(長x寬x高)
聯機接口：RJ45
顯示屏：10.4寸真彩液晶顯示
光數字繼電保護測試儀功能 ----Product features
1.支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；
2.具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；
3.可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試；
4.具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；
5.支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
6.支持虛端子圖形化顯示功能，數據流向清晰明了；
7.支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
8.支持故障仿真和PCAP、COMTRADE格式數據回放功能；
9.具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；
10.具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；
11.支持同時輸出8路授時信號；
12.具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；
13.開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；
14.支持單纖發送、單纖接收；
15.配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；
16.配備10.4寸高分辨率顯示屏，支持觸摸操作；
17.配備WIFI模塊及4G模塊，支持遠程測試功能；
18.獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。
19.接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。
20.內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。
21.完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
22.輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。
2.具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；
3.可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試；
4.具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；
5.支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
6.支持虛端子圖形化顯示功能，數據流向清晰明了；
7.支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
8.支持故障仿真和PCAP、COMTRADE格式數據回放功能；
9.具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；
10.具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；
11.支持同時輸出8路授時信號；
12.具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；
13.開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；
14.支持單纖發送、單纖接收；
15.配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；
16.配備10.4寸高分辨率顯示屏，支持觸摸操作；
17.配備WIFI模塊及4G模塊，支持遠程測試功能；
18.獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。
19.接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。
20.內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。
21.完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
22.輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

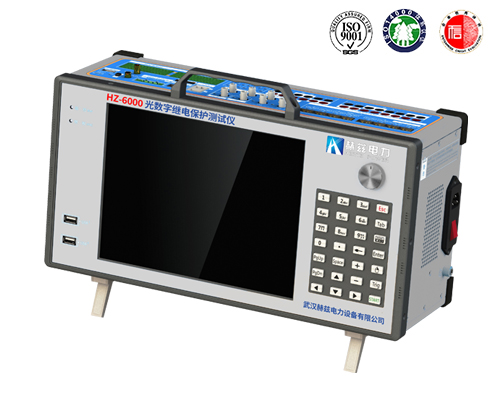

光數字繼電保護測試儀圖片 ----Picture display
光數字繼電保護測試儀附件配件 --------Accessories
本產品HZ-6000光數字繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片光數字繼電保護測試儀附件...
