說明武漢赫茲電力設備有限公司承諾所售每一臺「開關模擬裝置」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 開關模擬裝置整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
開關模擬裝置簡介 ----Product introduction
開關模擬裝置主要用于繼電保護裝置的整組試驗，以及在其它試驗項目中替代真實的斷路器，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備；動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命。本模擬裝置可與繼電保護校驗裝置配套使用，也可獨立使用。特別在新建廠、站的高壓斷路器沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。在生產廠家和科研等部門使用該裝置更顯得事半功倍。其它類似運用可根據具體情況具體處理。
開關模擬裝置參數 ----Technical parameter
1．工作電源電壓：AC220V±10%50HZ工作電流小于0.5A。
2．開出量節點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
3．分、合閘操作電壓：DC 5-250V 10A功率可調恒壓源。
4．分、合閘時間：10mS-1000mS任意可設，誤差不超過±5ms。
5．分、合閘電流（線圈電阻）：∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω
6．手動分合閘：當通過觸摸屏上的“手動合閘”和“手動分閘”按鈕來操作
7．時開關模擬裝置置分、合閘線圈中沒有電流通過。
8．輸出節點：接點容量：DC220V/0.5A，AC220V/5A。
9．分、合閘脈沖輸出：提供三組輸出1000毫秒的開關量節點。
10．分、合閘電流分別為0A、0.25A、0.5A、1A、2A、5A；當跳合閘脈沖為110V時，對應的分跳合閘電流分別為0A、0.125A、0.25A、0.5A、1A、2.5A!
2．開出量節點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
3．分、合閘操作電壓：DC 5-250V 10A功率可調恒壓源。
4．分、合閘時間：10mS-1000mS任意可設，誤差不超過±5ms。
5．分、合閘電流（線圈電阻）：∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω
6．手動分合閘：當通過觸摸屏上的“手動合閘”和“手動分閘”按鈕來操作
7．時開關模擬裝置置分、合閘線圈中沒有電流通過。
8．輸出節點：接點容量：DC220V/0.5A，AC220V/5A。
9．分、合閘脈沖輸出：提供三組輸出1000毫秒的開關量節點。
10．分、合閘電流分別為0A、0.25A、0.5A、1A、2A、5A；當跳合閘脈沖為110V時，對應的分跳合閘電流分別為0A、0.125A、0.25A、0.5A、1A、2.5A!
開關模擬裝置功能 ----Product features
1.提供一組全隔離直流可調電源，并有表頭顯示調節電壓值；
2.同時提供六組分合、閘線圈；
3.自帶手動分合閘功能；
4.分合閘線圈阻值可多級調整；
5.分合閘出口時間可多時段選擇；
6.自帶多對分合閘位置空接點輸出；
7.自帶多對分合閘脈沖輸出空節點
8.單片機微機控制系統，可實行智能化升級，滿足多種需要；
9.高性能的硬件平臺，主要元器件均為工業級標準，核心器件采用軍品級器件，保證了裝置的高品質。
10.7寸（10）寸的TFT彩屏
2.同時提供六組分合、閘線圈；
3.自帶手動分合閘功能；
4.分合閘線圈阻值可多級調整；
5.分合閘出口時間可多時段選擇；
6.自帶多對分合閘位置空接點輸出；
7.自帶多對分合閘脈沖輸出空節點
8.單片機微機控制系統，可實行智能化升級，滿足多種需要；
9.高性能的硬件平臺，主要元器件均為工業級標準，核心器件采用軍品級器件，保證了裝置的高品質。
10.7寸（10）寸的TFT彩屏

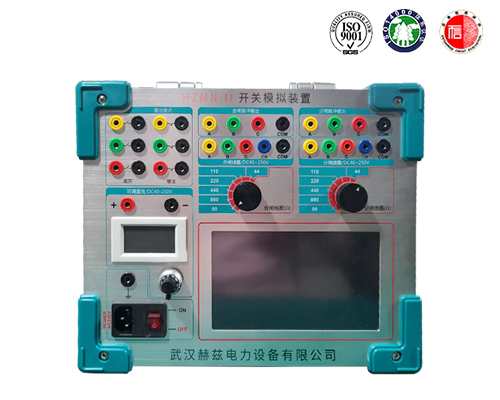

開關模擬裝置圖片 ----Picture display

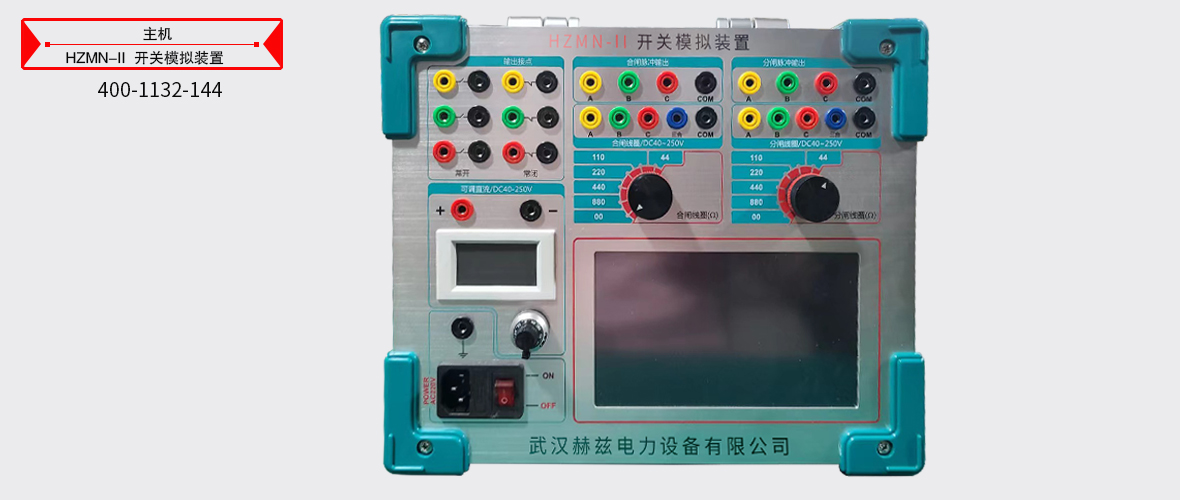

開關模擬裝置附件配件 --------Accessories
本產品HZMN-II 開關模擬裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片開關模擬裝置附件...
