說明武漢赫茲電力設備有限公司承諾所售每一臺「全自動變壓器綜合測試系統」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 全自動變壓器綜合測試系統整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
全自動變壓器綜合測試系統簡介 ----Product introduction
全自動變壓器綜合測試系統參數 ----Technical parameter
一、變壓器功率分析儀，滿足單相、三相測量，其性能指標要求如下：
1、電壓測量范圍30V—800V,電流測量范圍0.1A—5A,精度0.2級；
2、功率U*I,精度0.5級；
3、功率因數0.020--1.000，精度0.1級；
4、頻率40—70Hz，精度0.1級；
5、三相總功率P；
6、空載電流I0%；
7、空載損耗P0；
8、負載損耗PK；
9、阻抗電壓UK；
10、三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11、三相平均線電壓Un；
12、三相平均電流In.
二、精密電流互感器應滿足如下指標：
1、額定工作電壓：1kV
2、耐壓電壓：3.5kV
3、容量：1VA
4、測量范圍0.1A～220A
5、精度為0.05級
6、其變比200、100、50、20、10、5、2.5/1A共7檔
三、中頻發電機組應滿足如下指標
1、額定容量:30kVA；
2、輸出電壓范圍:30V～800V；
3、輸出電流：21A
4、輸出頻率：150Hz±2%。
5、輸入電壓:380V；
四、油浸式交流試驗變壓器滿足如下指標
1、額定容量：20kVA；
2、額定高低壓電壓：50 kV/0.6kV；
3、輸出電流：0～0.4A；
4、輸入電壓：0V～500V；
5、輸入電流：0～34A；
6、額定工作頻率：50Hz
五、TSJA-100kVA三相調壓器技術指標
1、輸入電壓三相380V，輸出電壓10-650V，
2、最大負荷電流89A。
3、調壓器具有無觸點調壓的特點，使用方便
4、能長期可靠運行。廣泛用于工礦企業、
5、農業及科研等單位，作為調節電壓的通用設備。
6、當輸入電壓恒定時，它能在帶負載的情況下，
7、無級平滑地調節輸出電壓。調壓器與TWK控制配合使用，可實現自動調壓穩壓。按額定頻率50Hz設計的調壓器。
1、電壓測量范圍30V—800V,電流測量范圍0.1A—5A,精度0.2級；
2、功率U*I,精度0.5級；
3、功率因數0.020--1.000，精度0.1級；
4、頻率40—70Hz，精度0.1級；
5、三相總功率P；
6、空載電流I0%；
7、空載損耗P0；
8、負載損耗PK；
9、阻抗電壓UK；
10、三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11、三相平均線電壓Un；
12、三相平均電流In.
二、精密電流互感器應滿足如下指標：
1、額定工作電壓：1kV
2、耐壓電壓：3.5kV
3、容量：1VA
4、測量范圍0.1A～220A
5、精度為0.05級
6、其變比200、100、50、20、10、5、2.5/1A共7檔
三、中頻發電機組應滿足如下指標
1、額定容量:30kVA；
2、輸出電壓范圍:30V～800V；
3、輸出電流：21A
4、輸出頻率：150Hz±2%。
5、輸入電壓:380V；
四、油浸式交流試驗變壓器滿足如下指標
1、額定容量：20kVA；
2、額定高低壓電壓：50 kV/0.6kV；
3、輸出電流：0～0.4A；
4、輸入電壓：0V～500V；
5、輸入電流：0～34A；
6、額定工作頻率：50Hz
五、TSJA-100kVA三相調壓器技術指標
1、輸入電壓三相380V，輸出電壓10-650V，
2、最大負荷電流89A。
3、調壓器具有無觸點調壓的特點，使用方便
4、能長期可靠運行。廣泛用于工礦企業、
5、農業及科研等單位，作為調節電壓的通用設備。
6、當輸入電壓恒定時，它能在帶負載的情況下，
7、無級平滑地調節輸出電壓。調壓器與TWK控制配合使用，可實現自動調壓穩壓。按額定頻率50Hz設計的調壓器。
全自動變壓器綜合測試系統功能 ----Product features
1．本系統采用全電腦操作，同時保留手動操作的功能，可在鼠標上或觸摸屏上完成試驗，試驗后數據自動上傳到試驗報告，原始數據查詢時只需輸入數據編號，即可自動調出數據。
A、鍵盤輸入變壓器基本參數（容量、高低壓側電壓），即可全自動選擇投切高低壓電流互感器、電壓互感器檔位；
B、全自動投切互感器檔位（無需按鈕手動）、并自動投切；
C、全自動升降調壓器、并進行自動調速，到額定電流或電壓自動停止；并鎖定試驗數據,自動上傳到試驗報告.
D、全自動進行異常電流、電壓保護，并發出警報指示；
E、全自動采集數據，并自動保存數據，自動恢復整機初始狀態；
F、全自動打印出廠試驗報告。
2．數據監測采用國際標準的全數據（同屏顯示所有參數、向量圖）監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在國家變壓器質量檢測中心二年。
3．系統保護采用軟件及硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的安全性。
4．本系統采用三表法（3P3W）試驗原理，互感器為三只0.05級的單相獨立系統，而且配合自動換擋系統，實現一二次全部電動自動換擋，提高了試驗的穩定性和試驗精度。
5．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難精確控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。
6．本系統也可以進行變壓器31次諧波分析試驗。（變壓器功率分析儀儀具備此功能）。
7.采用一體式控制設計方案,即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上，各功能部分相互獨立并可以自由組合。均實現自動測試。
8.采用一體式控制方案的好處是既方便試驗人員操作,也便于安裝調試,可提高臺體的可靠性。
A、鍵盤輸入變壓器基本參數（容量、高低壓側電壓），即可全自動選擇投切高低壓電流互感器、電壓互感器檔位；
B、全自動投切互感器檔位（無需按鈕手動）、并自動投切；
C、全自動升降調壓器、并進行自動調速，到額定電流或電壓自動停止；并鎖定試驗數據,自動上傳到試驗報告.
D、全自動進行異常電流、電壓保護，并發出警報指示；
E、全自動采集數據，并自動保存數據，自動恢復整機初始狀態；
F、全自動打印出廠試驗報告。
2．數據監測采用國際標準的全數據（同屏顯示所有參數、向量圖）監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在國家變壓器質量檢測中心二年。
3．系統保護采用軟件及硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的安全性。
4．本系統采用三表法（3P3W）試驗原理，互感器為三只0.05級的單相獨立系統，而且配合自動換擋系統，實現一二次全部電動自動換擋，提高了試驗的穩定性和試驗精度。
5．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難精確控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。
6．本系統也可以進行變壓器31次諧波分析試驗。（變壓器功率分析儀儀具備此功能）。
7.采用一體式控制設計方案,即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上，各功能部分相互獨立并可以自由組合。均實現自動測試。
8.采用一體式控制方案的好處是既方便試驗人員操作,也便于安裝調試,可提高臺體的可靠性。

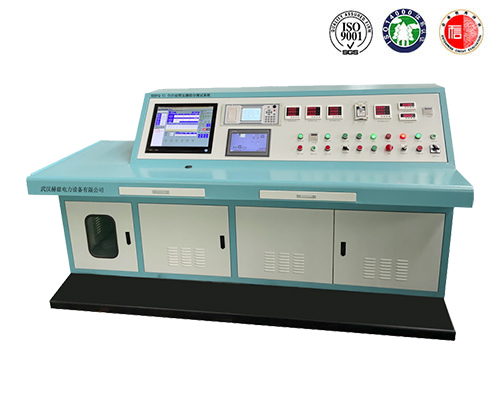

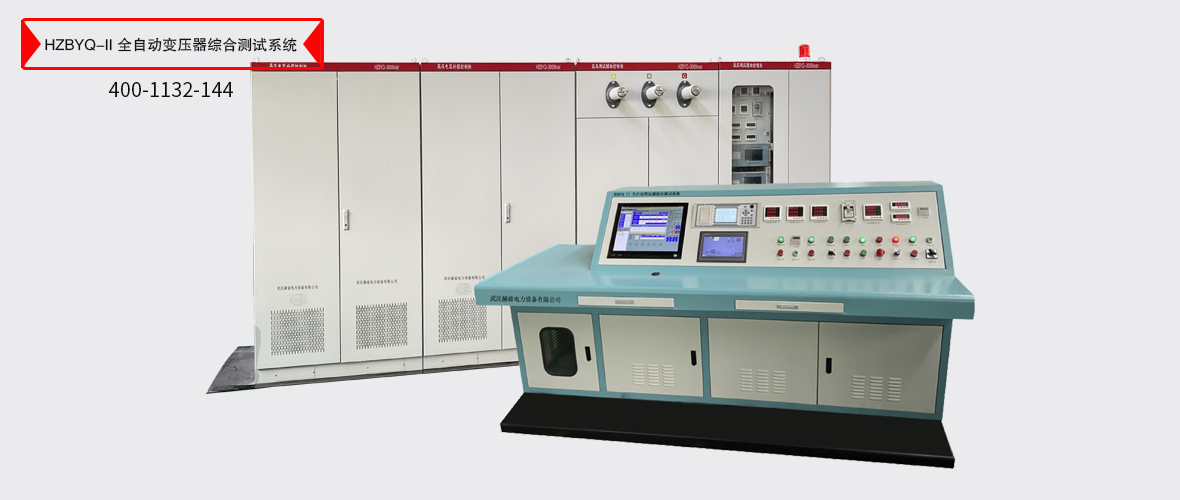

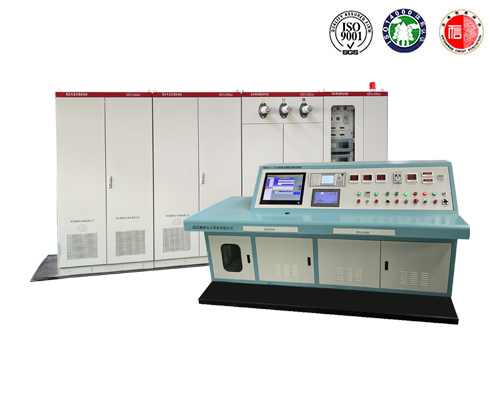

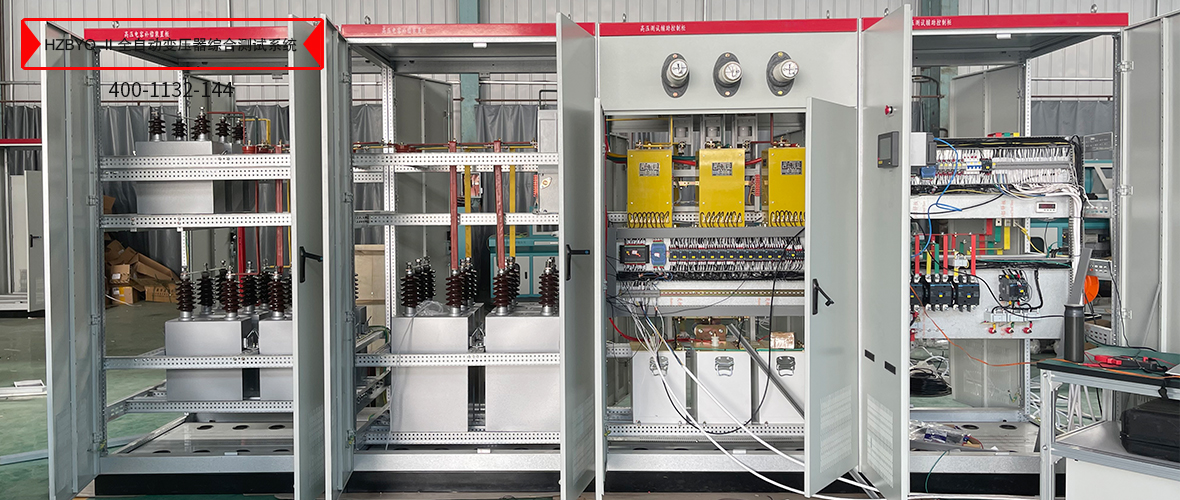

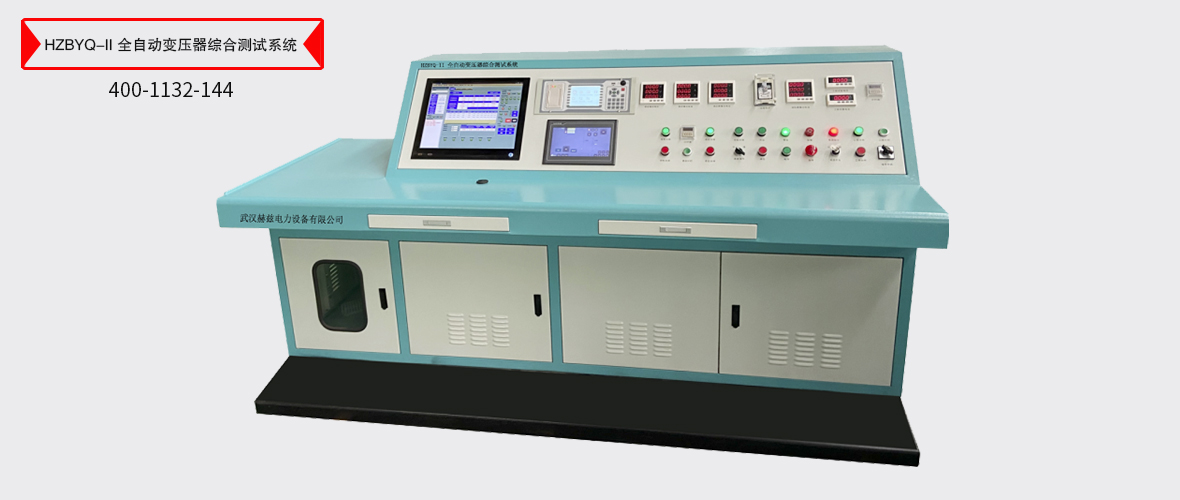

全自動變壓器綜合測試系統圖片 ----Picture display
全自動變壓器綜合測試系統附件配件 --------Accessories
本產品HZBYQ-II全自動變壓器綜合測試系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片全自動變壓器綜合測試系統附件...
