說明武漢赫茲電力設備有限公司承諾所售每一臺「一二次設備模擬帶電綜合測試系統」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 一二次設備模擬帶電綜合測試系統整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
一二次設備模擬帶電綜合測試系統簡介 ----Product introduction
一二次設備模擬帶電綜合測試系統裝置是由我公司聚集高科技人才，重點投入，最新設計生產的新一代高效程控大電流標準源。
該大電流源專門針對變電站一次柱入試驗，電力系統一次測的故障模擬,一二次融合檢測設備的應用,完整綜合試驗平臺的搭建；也可用于熱繼電器、電動機保護器、接觸器、斷器、空氣開關、開關柜、斷路器、保護屏校驗；也可對大電流鉗形表、分流器、電流互感器以及大電流交流標準表校驗;亦可作為大電流線纜及其他大電流設備老化使用，單臺機最大輸出電流1000A，必將替代原有傳統大電流發生器，電壓發生器更好的應用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
一二次設備模擬帶電綜合測試系統裝置采用模塊化設計思想，主控單元采用STM32微處理,綜合應用先進的諧振軟開關技術、數字功放技術等先進技術，最大程度降低內部器件功耗，提升整機輸出效率，減小設備體積和重量。各模塊之間的電流輸出獨立，可以任意并聯疊加，每個模塊均具有獨立完善的過載和開路保護功能。多臺機可以并聯組合輸出2000A、3000A、3000A、10000A以至幾萬安。
該產品采用10英寸觸摸液晶顯示屏，全中文顯示，界面清晰簡捷，操作方便，視覺效果好；且具有體積小，重量輕，量程寬，輸出穩定， 軟件升級維護方便等特點。同時，設備具有完善的保護功能，在電流開路時可自動保護，并指示故障位置。
本裝置總體上技術先進、性能可靠、功能齊全、操作簡便,各項功能指標均符合相關規程要求,是武漢赫茲電力設備有限公司對廣大用戶的又一最新奉獻。
其中三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號。
新型的三相柱入設備可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差，線路故障指示器，取電裝置的檢測。
除此之外，該裝置還可以對電能表、電壓表、電流表、相位表、頻率表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、頻率變送器等電量變送器的測試和檢定；電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
本裝置應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用，我們相信您會對使用這款高品質的產品感到滿意的。
該大電流源專門針對變電站一次柱入試驗，電力系統一次測的故障模擬,一二次融合檢測設備的應用,完整綜合試驗平臺的搭建；也可用于熱繼電器、電動機保護器、接觸器、斷器、空氣開關、開關柜、斷路器、保護屏校驗；也可對大電流鉗形表、分流器、電流互感器以及大電流交流標準表校驗;亦可作為大電流線纜及其他大電流設備老化使用，單臺機最大輸出電流1000A，必將替代原有傳統大電流發生器，電壓發生器更好的應用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
一二次設備模擬帶電綜合測試系統裝置采用模塊化設計思想，主控單元采用STM32微處理,綜合應用先進的諧振軟開關技術、數字功放技術等先進技術，最大程度降低內部器件功耗，提升整機輸出效率，減小設備體積和重量。各模塊之間的電流輸出獨立，可以任意并聯疊加，每個模塊均具有獨立完善的過載和開路保護功能。多臺機可以并聯組合輸出2000A、3000A、3000A、10000A以至幾萬安。
該產品采用10英寸觸摸液晶顯示屏，全中文顯示，界面清晰簡捷，操作方便，視覺效果好；且具有體積小，重量輕，量程寬，輸出穩定， 軟件升級維護方便等特點。同時，設備具有完善的保護功能，在電流開路時可自動保護，并指示故障位置。
本裝置總體上技術先進、性能可靠、功能齊全、操作簡便,各項功能指標均符合相關規程要求,是武漢赫茲電力設備有限公司對廣大用戶的又一最新奉獻。
其中三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號。
新型的三相柱入設備可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差，線路故障指示器，取電裝置的檢測。
除此之外，該裝置還可以對電能表、電壓表、電流表、相位表、頻率表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、頻率變送器等電量變送器的測試和檢定；電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
本裝置應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用，我們相信您會對使用這款高品質的產品感到滿意的。
一二次設備模擬帶電綜合測試系統參數 ----Technical parameter
1、輸入電源：交流50Hz，380V三相四線制，或220V。
2、電流輸出范圍：三相50-500A。
3、電流準確度優于：0.5%。
4、單相電壓輸出范圍：10~120V。
5、電壓 準確度：0.5%。
6、移相范圍：0~360°。
7、相位調節角度：0.2°。
8、顯示方式：10寸TFT液晶顯示屏。
9、失真度：0.05%。
10、頻率：45-60Hz。
11、485或232通訊接口。
功率：30kVA。
（以上產品根據功能要求可改）
2、電流輸出范圍：三相50-500A。
3、電流準確度優于：0.5%。
4、單相電壓輸出范圍：10~120V。
5、電壓 準確度：0.5%。
6、移相范圍：0~360°。
7、相位調節角度：0.2°。
8、顯示方式：10寸TFT液晶顯示屏。
9、失真度：0.05%。
10、頻率：45-60Hz。
11、485或232通訊接口。
功率：30kVA。
（以上產品根據功能要求可改）
一二次設備模擬帶電綜合測試系統功能 ----Product features
電壓、電流、相位、角度和頻率均為高精度、高穩定度標準信號輸出，軟件閉環，高精度輸出。為了現場使用方便，可以用三臺單相的組合試用用于三相輸出，也可獨立單機運行做為單相源來用。
1、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
2、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
3、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。
4、觸摸屏一目了然。電壓、電流有常用試驗點，一鍵到位，操作起來方便快捷。
5、獨有的即點即輸功能，極大地簡化了操作流程。
6、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
7、互感器二次電壓電流，一次電壓電流可以切換顯示。
8、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
9、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
10、采用先進的功放技術，可靠性、穩定性大大提高。
11、增加同步信號功能，可多臺設備并聯使用 達到幾萬安的電流。
12、增加了暫態功能，可以模擬指示等配網實驗 暫態時間小于20MS （擴展功能）。
13、諧波輸出功能（擴展功能）。
1、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
2、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
3、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。
4、觸摸屏一目了然。電壓、電流有常用試驗點，一鍵到位，操作起來方便快捷。
5、獨有的即點即輸功能，極大地簡化了操作流程。
6、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
7、互感器二次電壓電流，一次電壓電流可以切換顯示。
8、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
9、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
10、采用先進的功放技術，可靠性、穩定性大大提高。
11、增加同步信號功能，可多臺設備并聯使用 達到幾萬安的電流。
12、增加了暫態功能，可以模擬指示等配網實驗 暫態時間小于20MS （擴展功能）。
13、諧波輸出功能（擴展功能）。

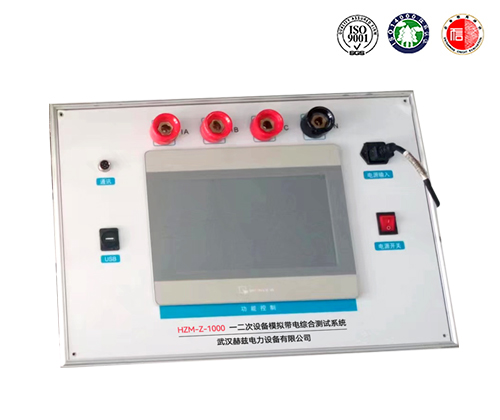

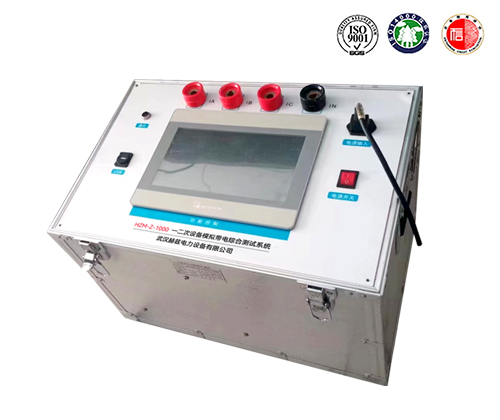

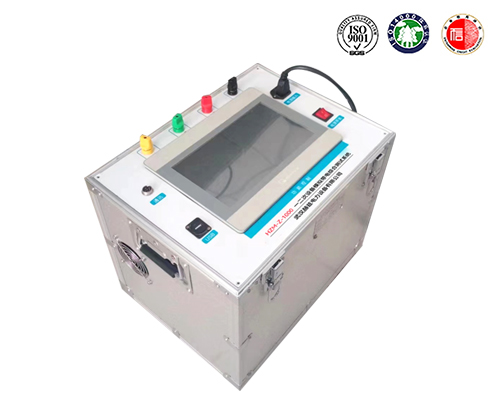

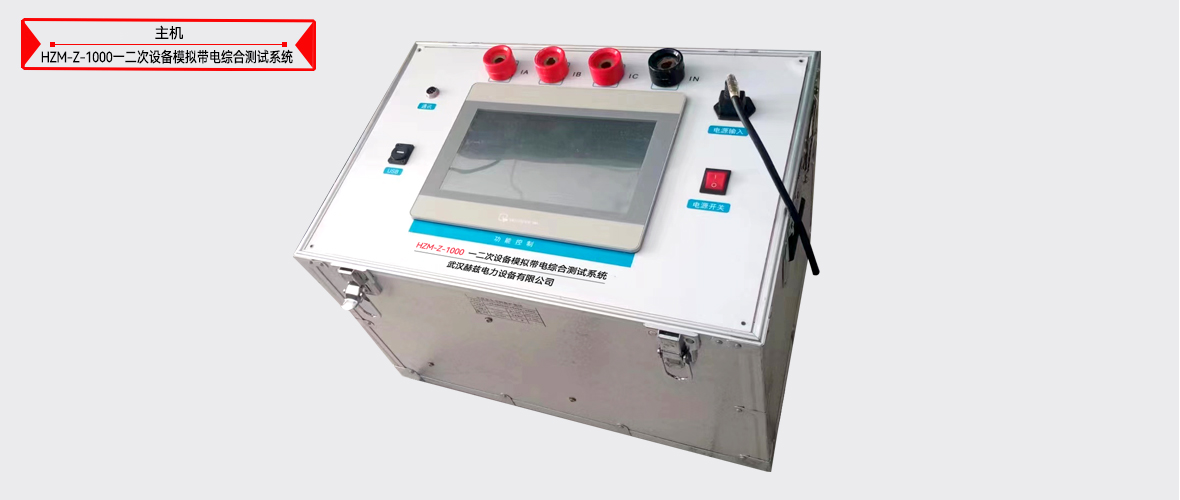

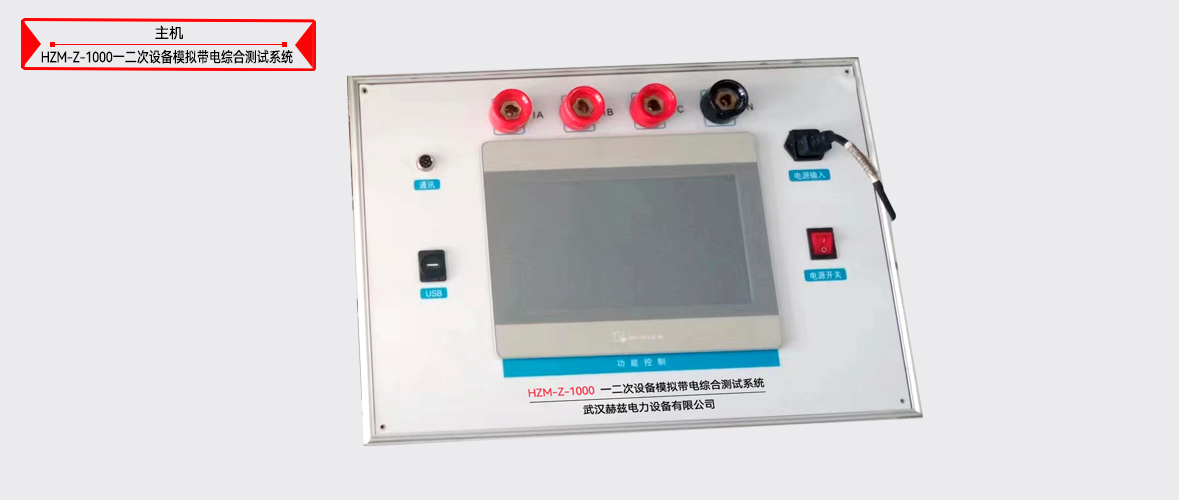

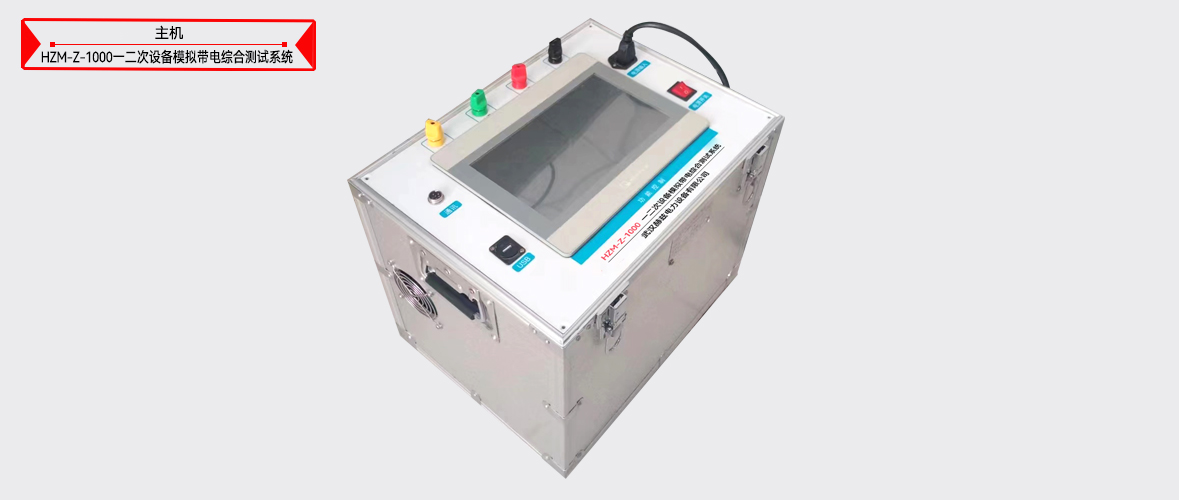

一二次設備模擬帶電綜合測試系統圖片 ----Picture display
一二次設備模擬帶電綜合測試系統附件配件 --------Accessories
本產品HZM-Z-1000一二次設備模擬帶電綜合測試系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片一二次設備模擬帶電綜合測試系統附件...
