高精密高壓電容電橋簡介 ----Product introduction
HZDRQ-300高精密高壓電容電橋為實驗室用高精密高壓電橋,可與各類高壓標準電容器配合組成高壓電容電橋,適宜于在高電壓下測量電力電纜、高壓套管、電力電容器、互感器等高壓電力設備的電容量及損耗角正切值tgδ,以及各種固體或液體絕緣材料的介電常數(ε)及損失角正切值,也可測量高壓變壓器或電壓互感器的比差和角差。電橋可外接電流互感器以擴大量程,測量大電容時本電橋為四端測量具有引線補償裝置,消除接線電阻引起的附加誤差。本電橋還可測量電抗器的電感量及Q值。QS30Ⅰ-3型量程擴展器(供選購)能使主橋體的電容比從1000:1擴大到106:1,當標準電容為1000pF時,儀器最大可測得1000uF。儀器內部的計算機能自動對測試數據進行處理,直接在面板上顯示電容值及介損值tgδ和測試電壓及流經標準電容的電流(Is),并可通過打印機將測試結果打印出來。
高精密高壓電容電橋參數 ----Technical parameter
1)電橋電容比Cx/Cs(當額定比率為1:1時)為0到1.111110,步級0.000001,倍率(K)變化范圍為1000、500、200、100、50、20、10、5、2、1共十檔,電容的測量范圍取決于標準電容器Cs的大小電容值,即Cx=Cs·K·(Cx/Cs)
2)電容比率值的測量準確度:為±0.00005
3)電橋tgδ范圍為-0.111110到+0.111110,步級為0.000001(可擴大至±1)
4)tgδx測量準確度不大于±0.2% tgδx±5×10-5
5)被測電容量顯示:Cx=(0.1~1111.1110)Cn
6)被測電容介損顯示:tgδ= -1.11×10-1到1.11×10-1
7)外形尺寸:560(寬)*410(深)*390(高)mm。
8)重量:約40KG
2)電容比率值的測量準確度:為±0.00005
3)電橋tgδ范圍為-0.111110到+0.111110,步級為0.000001(可擴大至±1)
4)tgδx測量準確度不大于±0.2% tgδx±5×10-5
5)被測電容量顯示:Cx=(0.1~1111.1110)Cn
6)被測電容介損顯示:tgδ= -1.11×10-1到1.11×10-1
7)外形尺寸:560(寬)*410(深)*390(高)mm。
8)重量:約40KG
高精密高壓電容電橋功能 ----Product features

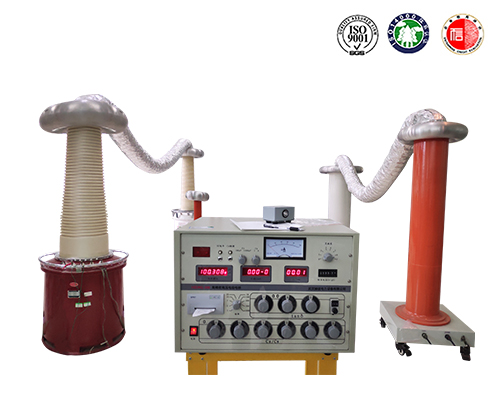

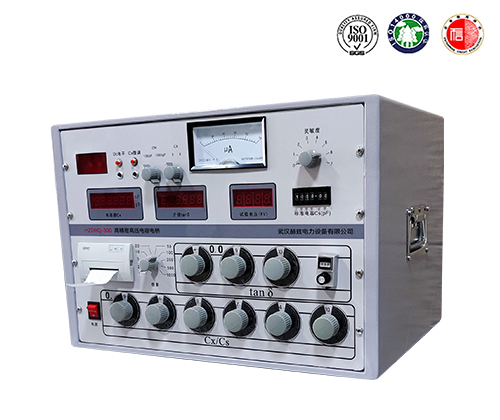

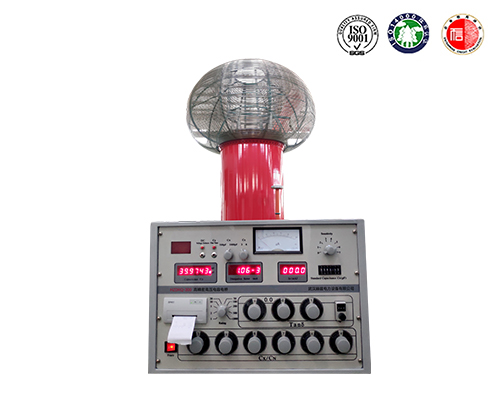

高精密高壓電容電橋圖片 ----Picture display

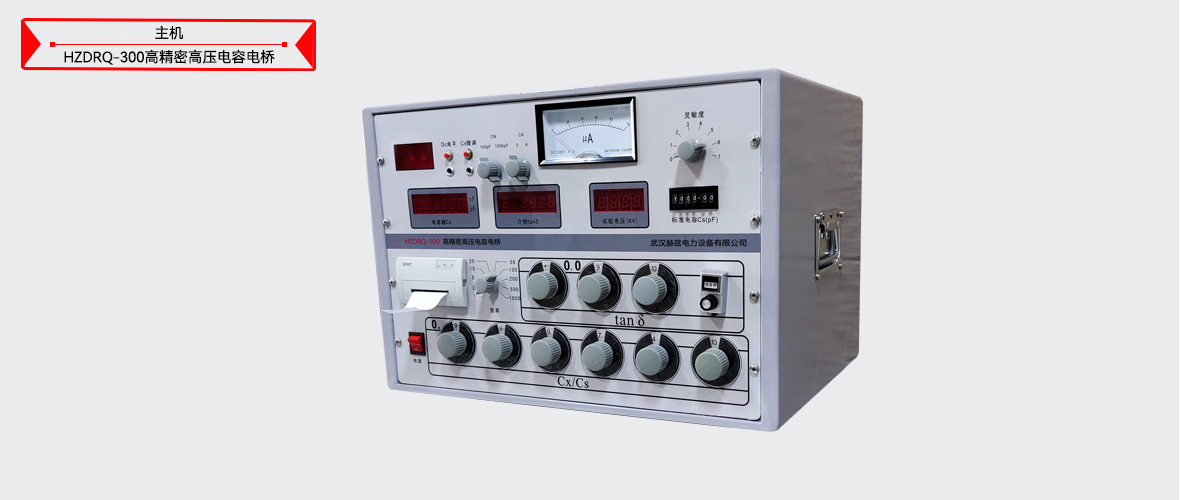

高精密高壓電容電橋附件配件 --------Accessories
本產品HZDRQ-300高精密高壓電容電橋表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片高精密高壓電容電橋附件...
