說明武漢赫茲電力設備有限公司承諾所售每一臺「SF6氣體泄漏在線監測報警系統」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， SF6氣體泄漏在線監測報警系統整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
SF6氣體泄漏在線監測報警系統簡介 ----Product introduction
一、SF6氣體泄漏的危害
二、SF6氣體的防護
1、SF6氣體的物理和化學性質
純凈的SF6氣體無色、無味、無臭、不燃，在常溫下化學性質穩定，屬惰性氣體。但在電力行業，由于六氟化硫氣體（SF6）主要是作為絕緣和滅弧介質而廣泛應用于高壓開關及其設備，在斷路器和GIS操作過程中，由于電弧、電暈、火花放電和局部放電、高溫等因素影響下，SF6氣體會進行分解，它的分解物遇到水分后會變成腐蝕性電解質，尤其是有些高毒性分解物，如SF4、S2F2、S2F10、SOF2、HF和SO2，它們會刺激皮膚、眼睛、粘膜，如果吸入量大，還會引起頭暈和肺水腫，甚至致人死亡。
2、SF6開關室發生泄漏的危害
安裝SF6高壓設備的室內空間一般都較密閉，一旦發生SF6氣體泄漏，由于空氣流通極其緩慢，毒性分解物在室內沉積，不易排出，從而對進入SF6開關室的工作人員產生極大的危險。而且，由于SF6氣體的比重較O2大，當發生SF6氣體泄漏時，SF6氣體將在低層空間積聚，造成局部缺氧，使人窒息。另一方面，由于SF6氣體本身無色無味，發生泄漏后不易讓人察覺，這就增加了對進入泄漏現場工作人員的潛在危險性，嚴重威脅人員的安全和健康，甚至造成惡性事故。
3、SF6氣體的安全濃度
根據美國和前蘇聯的化學防護科學家的研究，結果表明，人在存在純凈SF6氣體環境中工作，皮膚暴露在SF6氣體中連續8個小時，所能承受的最高SF6氣體含量為1000*10-6（即1000ppm）。在這個濃度下，不會對人的生命健康產生危險和長期影響。我國《國家電網公司電力安全工作規程》援引此項研究結果，將1000*10-6確定為在SF6開關室允許存在SF6氣體的安全警界線，超過此濃度，監測報警裝置應自動啟動風機并報警。
純凈的SF6氣體無色、無味、無臭、不燃，在常溫下化學性質穩定，屬惰性氣體。但在電力行業，由于六氟化硫氣體（SF6）主要是作為絕緣和滅弧介質而廣泛應用于高壓開關及其設備，在斷路器和GIS操作過程中，由于電弧、電暈、火花放電和局部放電、高溫等因素影響下，SF6氣體會進行分解，它的分解物遇到水分后會變成腐蝕性電解質，尤其是有些高毒性分解物，如SF4、S2F2、S2F10、SOF2、HF和SO2，它們會刺激皮膚、眼睛、粘膜，如果吸入量大，還會引起頭暈和肺水腫，甚至致人死亡。
2、SF6開關室發生泄漏的危害
安裝SF6高壓設備的室內空間一般都較密閉，一旦發生SF6氣體泄漏，由于空氣流通極其緩慢，毒性分解物在室內沉積，不易排出，從而對進入SF6開關室的工作人員產生極大的危險。而且，由于SF6氣體的比重較O2大，當發生SF6氣體泄漏時，SF6氣體將在低層空間積聚，造成局部缺氧，使人窒息。另一方面，由于SF6氣體本身無色無味，發生泄漏后不易讓人察覺，這就增加了對進入泄漏現場工作人員的潛在危險性，嚴重威脅人員的安全和健康，甚至造成惡性事故。
3、SF6氣體的安全濃度
根據美國和前蘇聯的化學防護科學家的研究，結果表明，人在存在純凈SF6氣體環境中工作，皮膚暴露在SF6氣體中連續8個小時，所能承受的最高SF6氣體含量為1000*10-6（即1000ppm）。在這個濃度下，不會對人的生命健康產生危險和長期影響。我國《國家電網公司電力安全工作規程》援引此項研究結果，將1000*10-6確定為在SF6開關室允許存在SF6氣體的安全警界線，超過此濃度，監測報警裝置應自動啟動風機并報警。
二、SF6氣體的防護
1、及時發現SF6氣體泄漏
及時發現SF6氣體泄漏，是開展SF6氣體泄漏防范工作的第一步。目前，有兩種方法可以發現SF6氣體泄漏。一是安裝于SF6開關設備上的密度繼電器，二是安裝在SF6開關設備附近的SF6氣體監測傳感器。由于密度繼電器一般均以MPa為計量單位，1000*10-6的SF6氣體濃度對于密度繼電器來說，根本無法在表上得以顯示，因此用密度繼電器來監測SF6氣體泄漏，主要是從設備安全運行上來考慮，避免SF6設備中由于SF6氣體泄漏致使壓力過低而對設備造成的危險。SF6氣體監測傳感器（SQ系列）由于可以發現微量的SF6氣體泄漏，不僅滿足安規對SF6氣體監測濃度的要求，保護現場工作人員的安全健康，而且由于能及時發現SF6設備發生泄漏，對設備安全運行也能起到預警作用，提高設備安全運行水平。
2、安裝氧氣體監測傳感器，防止窒息
發生SF6氣體泄漏時，由于SF6氣體較空氣重，一般往室內空間低層積聚，造成局部缺氧。尤其是有地下電纜層、地下電纜溝的情況下，由于空氣流通更緩慢，窒息危險就更大。安裝氧氣體傳感器，能及時發現危險，及時報警。
3、加強通風，及時報警
發生SF6氣體泄漏時，加強通風一是能稀釋環境中SF6氣體濃度，二是進行換氣后，能增加氧含量。另外，及時發SF6氣體泄漏報警信號，能使工作人員及時采取有效措施排除故障，防止盲目、甚至無防備地進入事故現場，保障人員安全。
及時發現SF6氣體泄漏，是開展SF6氣體泄漏防范工作的第一步。目前，有兩種方法可以發現SF6氣體泄漏。一是安裝于SF6開關設備上的密度繼電器，二是安裝在SF6開關設備附近的SF6氣體監測傳感器。由于密度繼電器一般均以MPa為計量單位，1000*10-6的SF6氣體濃度對于密度繼電器來說，根本無法在表上得以顯示，因此用密度繼電器來監測SF6氣體泄漏，主要是從設備安全運行上來考慮，避免SF6設備中由于SF6氣體泄漏致使壓力過低而對設備造成的危險。SF6氣體監測傳感器（SQ系列）由于可以發現微量的SF6氣體泄漏，不僅滿足安規對SF6氣體監測濃度的要求，保護現場工作人員的安全健康，而且由于能及時發現SF6設備發生泄漏，對設備安全運行也能起到預警作用，提高設備安全運行水平。
2、安裝氧氣體監測傳感器，防止窒息
發生SF6氣體泄漏時，由于SF6氣體較空氣重，一般往室內空間低層積聚，造成局部缺氧。尤其是有地下電纜層、地下電纜溝的情況下，由于空氣流通更緩慢，窒息危險就更大。安裝氧氣體傳感器，能及時發現危險，及時報警。
3、加強通風，及時報警
發生SF6氣體泄漏時，加強通風一是能稀釋環境中SF6氣體濃度，二是進行換氣后，能增加氧含量。另外，及時發SF6氣體泄漏報警信號，能使工作人員及時采取有效措施排除故障，防止盲目、甚至無防備地進入事故現場，保障人員安全。
SF6氣體泄漏在線監測報警系統參數 ----Technical parameter

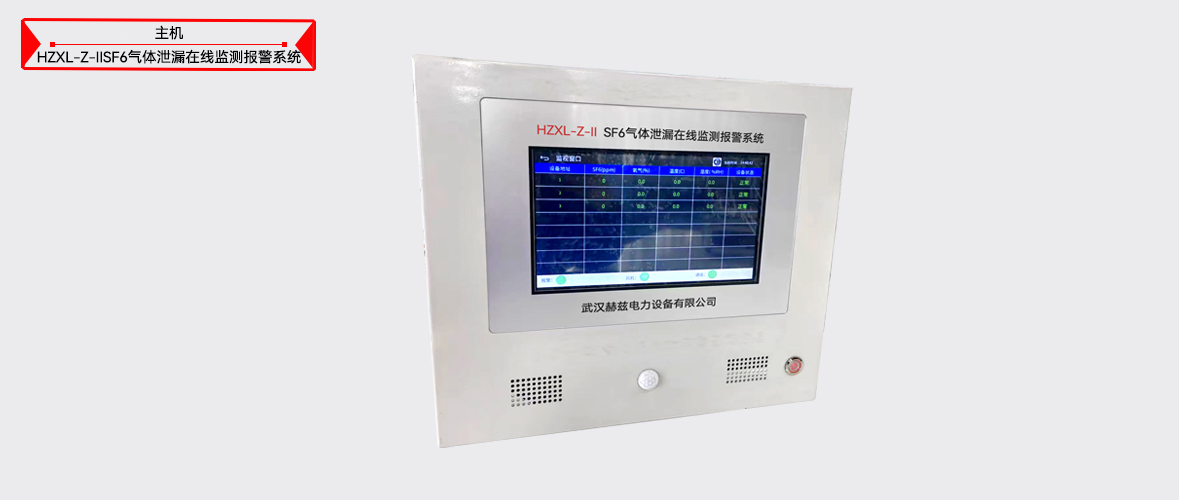

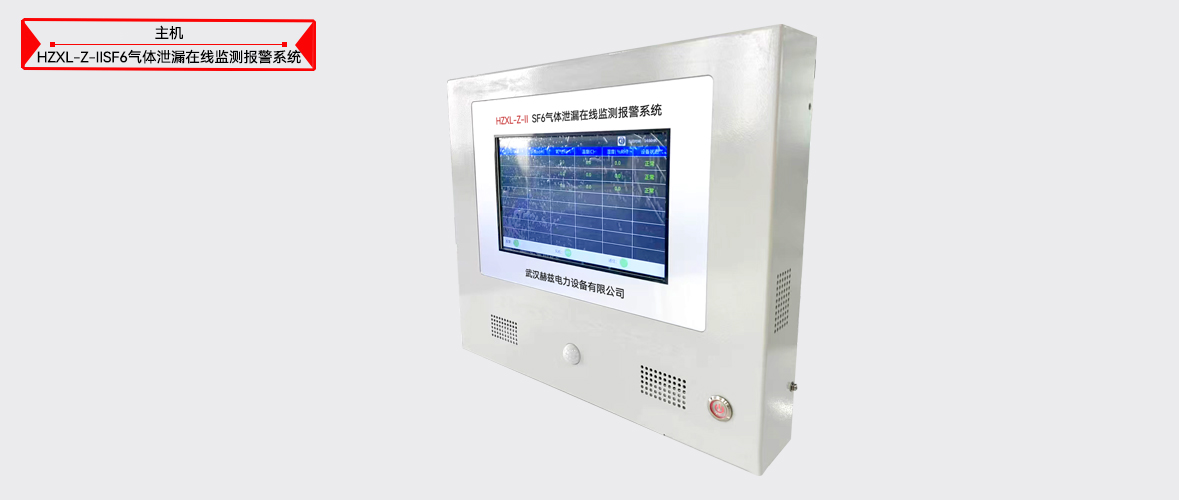

一、主機
1、SF6氣體泄漏監測報警裝置
1）技術特性：具備SF6氣體、氧氣體、溫濕度檢測、報警功能；10.1寸LED液晶屏顯示；具備常開觸點和通過RS485/232數據上傳功能。
2）外形尺寸：410*350*70（長*寬*厚）
3）選型建議：能適應監測面積較大、安裝變送器數量較多的場合；應用數據遠傳功能，即使變電站無人值守，也同樣可以了解現場情況。適合各種電壓變電站使用。
4）參數規格配備表
二、四合一變送器
1、HZ-40 SF6，O2，溫濕度四合一氣體監測變送器
1）技術特性：內含SF6氣體、氧氣體，溫濕度傳感器，實時在線檢測環境中SF6、氧氣含量、溫濕度，采集數據后根據主機指令上傳至主機，并由主機進行顯示、分析和處理。
2）外形尺寸：160*91*50（長*寬*厚）
附件
1、HZC-3風機控制器
1）技術特性：根據主機控制信號，控制三相風機啟動和停止。
2）控制功率：380V，25A
3）外形尺寸：250*200*150（長*寬*厚）
2、HZXP-10SF6氣體監測報警顯示屏
1）技術特性：根據主機控制信號，LED顯示現場監測狀況，并能與人體感應結合后自動進行語音提示。
2）安裝方式：壁掛式安裝，一般安裝在各監測區域入口處。
3）外形尺寸：680*150*45（長*寬*厚）。
1、SF6氣體泄漏監測報警裝置
1）技術特性：具備SF6氣體、氧氣體、溫濕度檢測、報警功能；10.1寸LED液晶屏顯示；具備常開觸點和通過RS485/232數據上傳功能。
2）外形尺寸：410*350*70（長*寬*厚）
3）選型建議：能適應監測面積較大、安裝變送器數量較多的場合；應用數據遠傳功能，即使變電站無人值守，也同樣可以了解現場情況。適合各種電壓變電站使用。
4）參數規格配備表
| 配備 | |
| 主要技術參數 | |
| 電源 | AC/DC185~265V |
| SF6氣體泄漏監測報警限 | 1-1500ppm，誤差<0.1% |
| 氧氣濃度檢測范圍 | 1.0~25.0%，誤差<0.5% |
| 缺氧報警限 | 18% |
| 溫度檢測和顯示范圍 | －20~99℃ |
| 濕度檢測和顯示范圍 | 0~99%RH |
| 報警輸出電壓 | 24V |
| 風機輸出電壓 | 24V |
| 風機控制器觸點功率 | 380V，25A（默認） |
| 最多連接變送器數 | 不限 |
| 安裝方式 | 壁掛式 |
| 智能人性化功能 | |
| SF6氣體泄漏報警點用戶設置 | 有 |
| 缺氧報警點用戶設置 | 有 |
| 單色LCD顯示屏 | 有 |
| 10.1寸LED液晶屏 | 有 |
| 人體感應后自動進行語音提示 | 有 |
| 報警時自動啟動風機 | 有 |
| 定時排風功能（N次） | 有 |
| 強制排風功能 | 有 |
| 遠動排風功能 | 有 |
| 數據通信 | |
| 歷史記錄存儲及查詢 | 有 |
| 報警觸點輸出（常開） | 有 |
| RS485接口數據上傳 | 有 |
| RS232接口數據上傳 | 有 |
二、四合一變送器
1、HZ-40 SF6，O2，溫濕度四合一氣體監測變送器
1）技術特性：內含SF6氣體、氧氣體，溫濕度傳感器，實時在線檢測環境中SF6、氧氣含量、溫濕度，采集數據后根據主機指令上傳至主機，并由主機進行顯示、分析和處理。
2）外形尺寸：160*91*50（長*寬*厚）
附件
1、HZC-3風機控制器
1）技術特性：根據主機控制信號，控制三相風機啟動和停止。
2）控制功率：380V，25A
3）外形尺寸：250*200*150（長*寬*厚）
2、HZXP-10SF6氣體監測報警顯示屏
1）技術特性：根據主機控制信號，LED顯示現場監測狀況，并能與人體感應結合后自動進行語音提示。
2）安裝方式：壁掛式安裝，一般安裝在各監測區域入口處。
3）外形尺寸：680*150*45（長*寬*厚）。
SF6氣體泄漏在線監測報警系統功能 ----Product features
一、先進技術
1、高性能處理器
采用A33四核CortexTM-A7處理器，實時高速的進行數據及報警處理。
2、10.1寸彩色觸摸屏同步顯示
10.1寸彩色觸摸屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。智能化操作界面，操作簡單。
3、早期現場報警
產品具有微量監測技術，能發出早期現場警報，指示氣體泄漏位置，及時通知危險地點內人員疏散，并自動啟動風機通風，尋找及消除泄漏源，保護運行設備。
4、多重檢測功能齊全
具有同時對SF6氣體、氧氣、溫濕度含量檢測功能，集四種數據為一體，完全符合《國家電網公司電力安全工作規程》和《國家電網公司十八項電網重大反事故措施》的要求。
5、SF6氣體泄漏監測報警點可由用戶自行設定
SF6氣體泄漏監測報警點可由用戶根據需要自行在1~1500ppm之間設定。
6、現場總線設計
一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性。
7、多點組網檢測
不限監測點同時檢測，滿足大工程項目需要，提高檢測可靠性。
8、遠程通信
可以通過RS485總線，標準通訊協議，將數據遠傳送到遠動控制中心，控制中心也可以直接遠距離查詢、控制監控系統。
9、海量歷史數據記錄
二、質量可靠
1、先進的氣體傳感器
采用瑞士進口紅外氣體傳感器光源，最小能檢測到環境中10ppm的SF6氣體，報警誤差＜1%，氧氣報警誤差＜0.5%。
2、精選優質元器件
關鍵元器件和集成電路均采用工業級、甚至軍級產品，大大提高產品在不同環境條件下的適應能力，提高了產品質量。
3、系統壽命升級
技術優化，升級最新工業級元器件，及進口傳感器，大大增加系統及傳感器使用壽命，并提高了SF6傳感器的精準度，完全實現客戶實時在線監測的需求，保障人員安全
4、多重檢測，嚴格測試
每一款產品，均經過長時間老化后，再由車間、測試、檢驗多重檢測，嚴格測試，保證產品長久使用質量。
三、人性化設計
1、大屏液晶顯示同步顯示監測數據
10.1寸液晶顯示屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。
2、寬電壓設計，方便現場使用
AC185~265V、DC110V/220V電壓適應，滿足現場不同電源要求。
3、人體感應設計
人體感應設計，能自動顯示、語音提示和報警，加強了現場工作人員的直觀感覺。
1、高性能處理器
采用A33四核CortexTM-A7處理器，實時高速的進行數據及報警處理。
2、10.1寸彩色觸摸屏同步顯示
10.1寸彩色觸摸屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。智能化操作界面，操作簡單。
3、早期現場報警
產品具有微量監測技術，能發出早期現場警報，指示氣體泄漏位置，及時通知危險地點內人員疏散，并自動啟動風機通風，尋找及消除泄漏源，保護運行設備。
4、多重檢測功能齊全
具有同時對SF6氣體、氧氣、溫濕度含量檢測功能，集四種數據為一體，完全符合《國家電網公司電力安全工作規程》和《國家電網公司十八項電網重大反事故措施》的要求。
5、SF6氣體泄漏監測報警點可由用戶自行設定
SF6氣體泄漏監測報警點可由用戶根據需要自行在1~1500ppm之間設定。
6、現場總線設計
一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性。
7、多點組網檢測
不限監測點同時檢測，滿足大工程項目需要，提高檢測可靠性。
8、遠程通信
可以通過RS485總線，標準通訊協議，將數據遠傳送到遠動控制中心，控制中心也可以直接遠距離查詢、控制監控系統。
9、海量歷史數據記錄
二、質量可靠
1、先進的氣體傳感器
采用瑞士進口紅外氣體傳感器光源，最小能檢測到環境中10ppm的SF6氣體，報警誤差＜1%，氧氣報警誤差＜0.5%。
2、精選優質元器件
關鍵元器件和集成電路均采用工業級、甚至軍級產品，大大提高產品在不同環境條件下的適應能力，提高了產品質量。
3、系統壽命升級
技術優化，升級最新工業級元器件，及進口傳感器，大大增加系統及傳感器使用壽命，并提高了SF6傳感器的精準度，完全實現客戶實時在線監測的需求，保障人員安全
4、多重檢測，嚴格測試
每一款產品，均經過長時間老化后，再由車間、測試、檢驗多重檢測，嚴格測試，保證產品長久使用質量。
三、人性化設計
1、大屏液晶顯示同步顯示監測數據
10.1寸液晶顯示屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。
2、寬電壓設計，方便現場使用
AC185~265V、DC110V/220V電壓適應，滿足現場不同電源要求。
3、人體感應設計
人體感應設計，能自動顯示、語音提示和報警，加強了現場工作人員的直觀感覺。

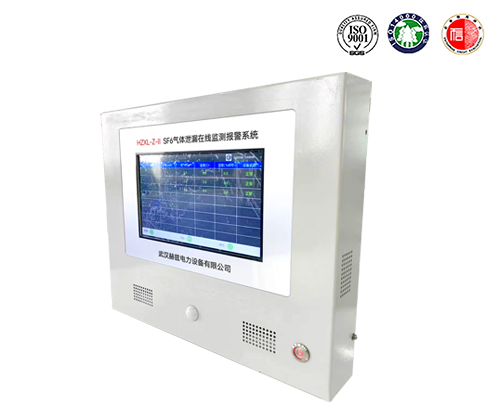

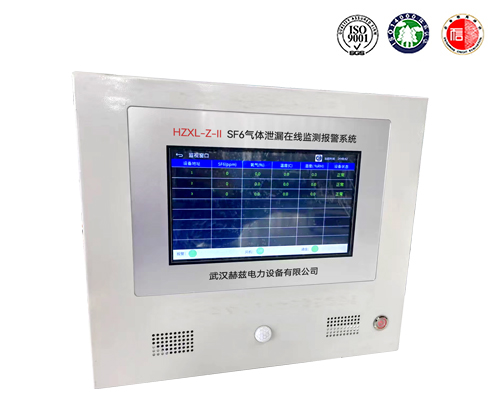

SF6氣體泄漏在線監測報警系統圖片 ----Picture display
SF6氣體泄漏在線監測報警系統附件配件 --------Accessories
本產品HZXL-Z-IISF6氣體泄漏在線監測報警系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片SF6氣體泄漏在線監測報警系統附件...
