便攜式微機繼電保護測試儀簡介 ----Product introduction
便攜式微機繼電保護測試儀參數 ----Technical parameter
1.交流電流源
2.直流電流源
3.交流電壓源
4.直流電壓源
5.開關量端子
6.其他
7.交流電流工作時間
| 單相電流輸出(有效值) | 0--10A/相,精度:0.1%±5mA |
| 三相并聯輸出(有效值) | 0--30A/三相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 5A |
| 每相最大輸出功率 | 100VA |
| 三相并聯電流最大輸出功率 | 300VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0--1000Hz,精度0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°,精度0.1° |
| 直流電流輸出 | 0--±5A/相,精度:0.2%±5mA |
| 單相電壓輸出(有效值) | 0--120V/相,精度:0.1%±5mV |
| 線電壓輸出(有效值) | 0--240V |
| 相電壓/線電壓輸出功率 | 40VA/60VA |
| 頻率范圍 | 0--1000Hz,精度:0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°,精度:0.1° |
| 單相電壓輸出幅值 | 0--±160V,精度:0.2%±5mV |
| 線電壓輸出幅值 | 0--±320V |
| 相電壓/線電壓輸出功率 | 40VA/60VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA,24V裝置內部有源輸出 |
| 電位翻轉 | 無源接點:低阻短接信號 有源接點:0-250VDC |
| 開關量輸出端子 | 4對,空接點,遮斷容量:110V/2A,220V/1A |
| 時間范圍 | 1ms--9999s,測量精度:1ms |
| 單機體積重量 | 體積308x153x220mm3,約8.5Kg |
| 適配器供電 | 充電器24V/2A |
| 待機工作時間 | 工作時間>6小時 |
便攜式微機繼電保護測試儀功能 ----Product features
1.滿足現場所有試驗要求。本儀器具有標準的四相電壓,三相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
2.滿足國標GB/T7261-2016《繼電保護和安全自動裝置基本試驗方法》,滿足國標DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3.經典的WindowsXP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
4.本機WindowsXP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
5.設備面板配備有超薄型多功能快接按鍵和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
7.功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
8.采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
9.可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
2.滿足國標GB/T7261-2016《繼電保護和安全自動裝置基本試驗方法》,滿足國標DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3.經典的WindowsXP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
4.本機WindowsXP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
5.設備面板配備有超薄型多功能快接按鍵和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
7.功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
8.采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
9.可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。

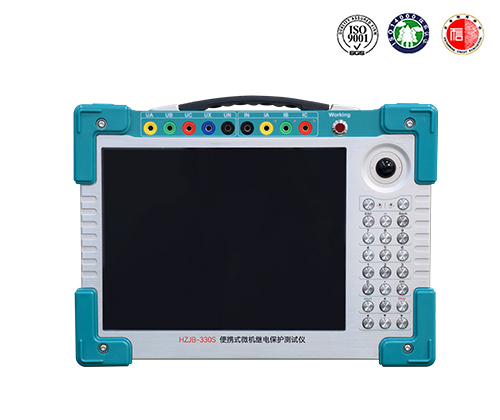

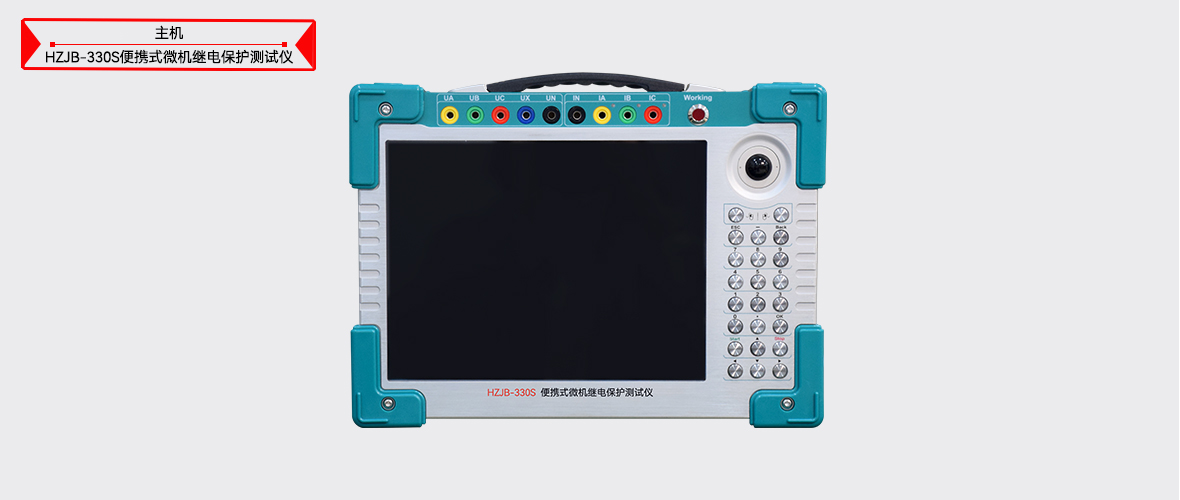

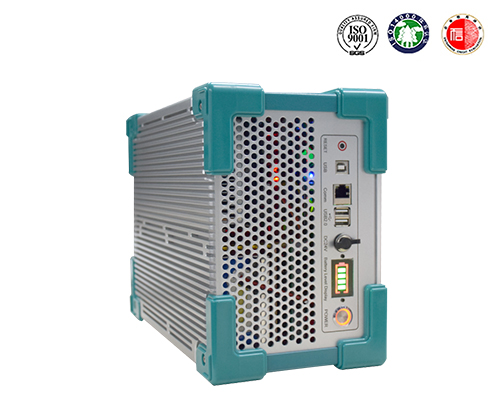

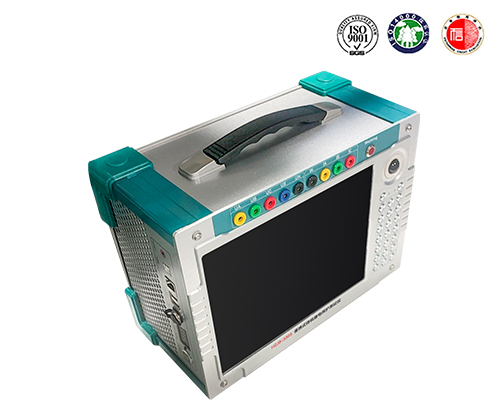

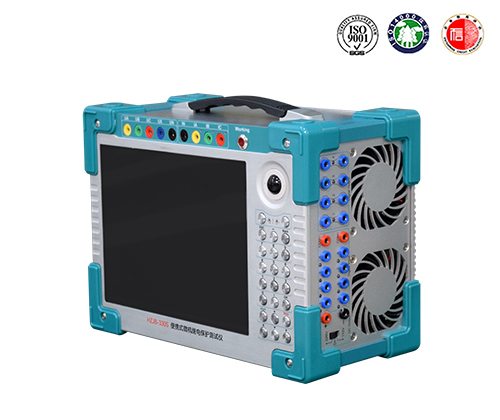

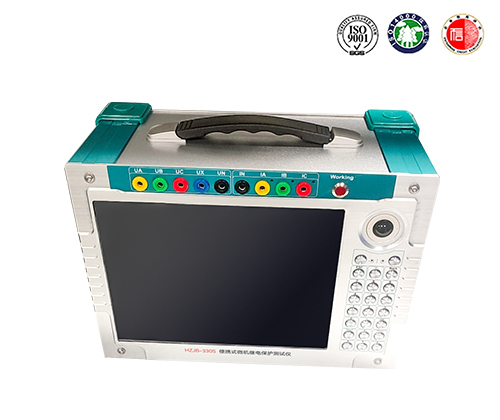

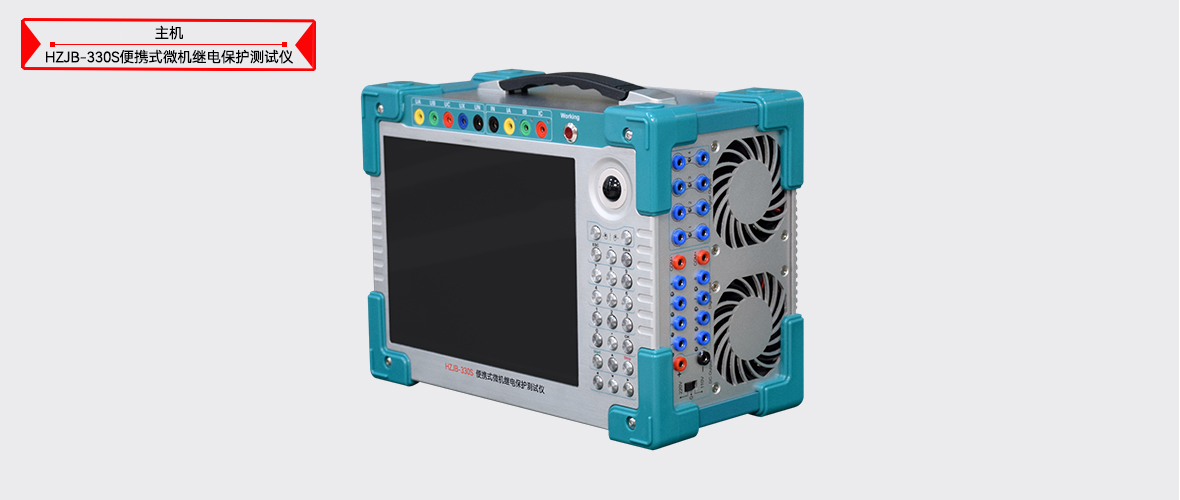

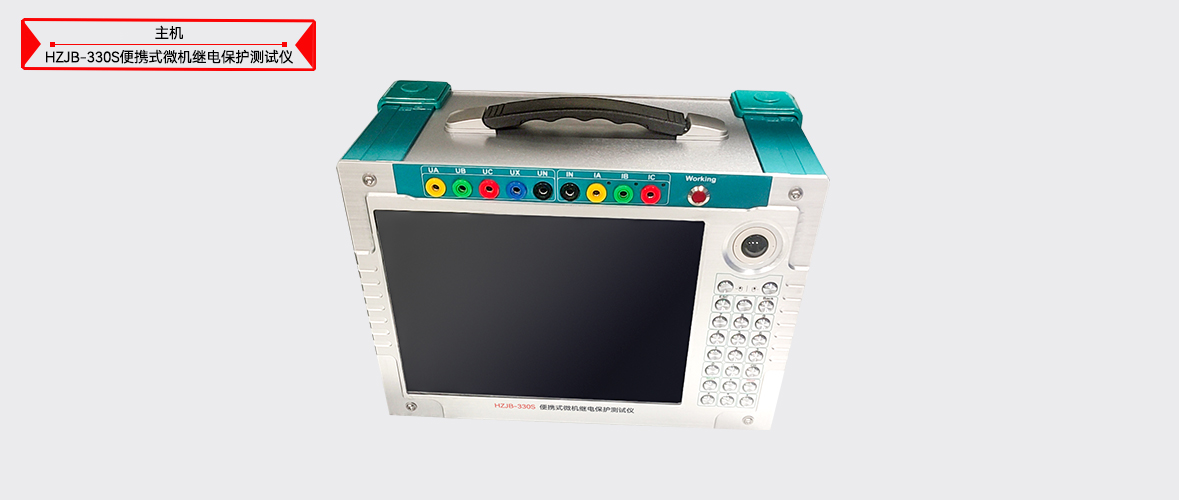

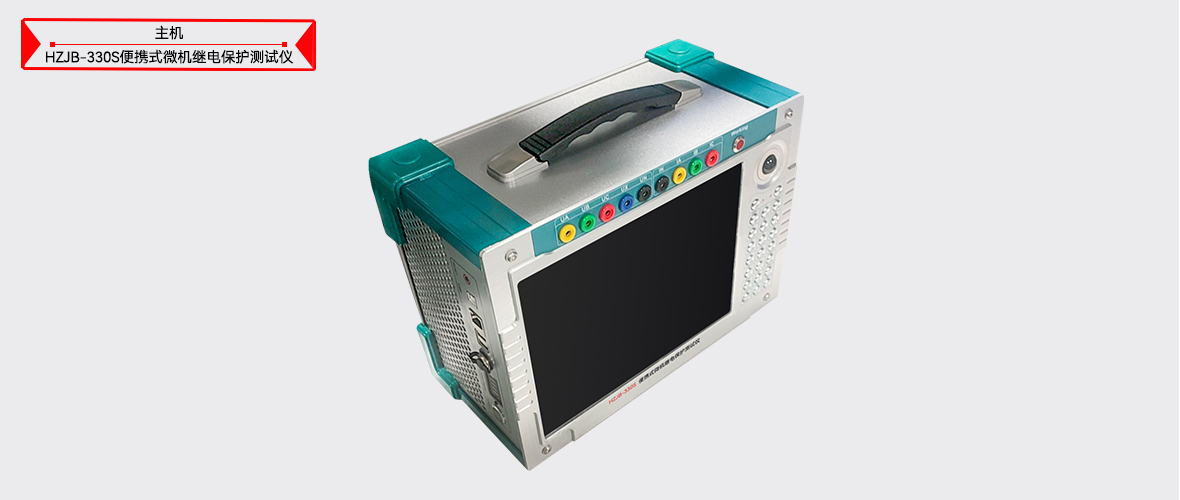

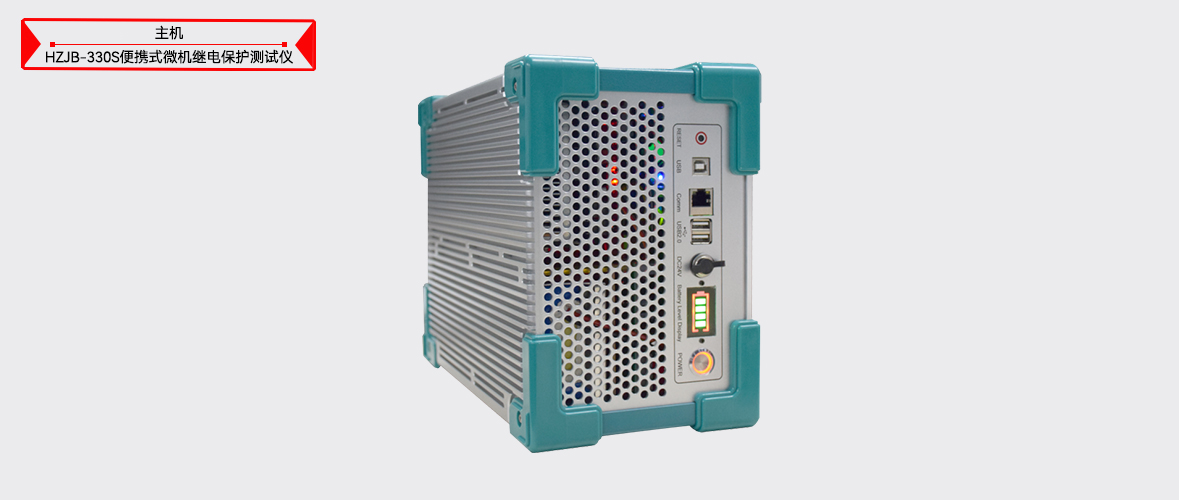

便攜式微機繼電保護測試儀圖片 ----Picture display





便攜式微機繼電保護測試儀附件配件 --------Accessories
本產品HZJB-330S便攜式微機繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片便攜式微機繼電保護測試儀附件...
