說明武漢赫茲電力設備有限公司承諾所售每一臺「柔性電流表」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 柔性電流表整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
柔性電流表簡介 ----Product introduction
HZ-1050系列柔性電流表為現場測試交流大電流、漏電流而精心設計制造的。具有精度高、線性度好、抗干擾能力的特點可替代傳統普通鉗表和大口徑鉗表測量大電流漏電流，廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性電流傳感器，即Rogowski Coil(羅氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
儀表還具有交直電流壓測試、高于設定值報警、數據保持、數據存儲等功能，使用方便，是電工安全檢測的必備工具。
1）全新設計，外觀高檔，豪華黑屏。
2）1mA分辨率，精準測量漏電流。
3）可代替?zhèn)鹘y(tǒng)笨重大口徑鉗，便捷精準，口徑配置靈活。
4）交流電壓：0~750V 直流電壓：0.0V~1000V。
5）500組數據存儲。
柔性電流傳感器，即Rogowski Coil(羅氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
儀表還具有交直電流壓測試、高于設定值報警、數據保持、數據存儲等功能，使用方便，是電工安全檢測的必備工具。
1）全新設計，外觀高檔，豪華黑屏。
2）1mA分辨率，精準測量漏電流。
3）可代替?zhèn)鹘y(tǒng)笨重大口徑鉗，便捷精準，口徑配置靈活。
4）交流電壓：0~750V 直流電壓：0.0V~1000V。
5）500組數據存儲。
柔性電流表參數 ----Technical parameter
技術指標
主要配置
| 功 能 | 電流測試、漏電流測試 |
| 電流精度 | 精度 ±2%±5dgt (導線處于柔性線圈中心位置，23℃±2℃) |
| 交流電壓 | 0.0V～750V AC 精度±1.5%rdg±3dgt |
| 交流電壓分辨率 | 0.1V |
| 直流電壓量程 | 0.0V～1000V DC 精度±1.5%rdg±5dgt |
| 直流電壓分辨率 | 0.1V |
| 采樣速率 | 2次/秒 |
| 供 電 | DC4.5V 7號堿性電池（1.5V AAA×3） |
| 背 光 | 有 |
| 測試方式 | 柔性CT |
| 儀表尺寸 | 主機尺寸：寬厚高151*100*35mm（不含線圈） |
| LCD尺寸 | 45mm×28mm |
| 線圈粗細 | Φ8mm(適合于狹窄環境和排線密集的場所等) |
| 儀表總質量 | 220g（φ150mm口徑含電池） |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 數據存儲 | 500組 |
| 數據存滿 | 數據存滿功能：“FULL”符號顯示 |
| 電池電壓 | 電池電壓4格電量顯示，電池符號顯示空時，電量已低于3.15V |
| 絕緣電阻 | 大于100M（1kV） |
| 工作溫濕度 | -10℃～40℃ 70%rh以下 |
| 存放溫濕度 | -10℃～60℃ 80%rh以下 |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
主要配置
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 儀表 | 1 | 臺 | |
| 2 | 測試表筆 | 1 | 套 | 紅黑各一根 |
| 3 | 儀表包 | 1 | 個 | |
| 4 | 檢測儀電池 | 3 | 個 | 7號堿性AAA 電池3個 |
| 5 | 說明書、保用證 | 1 | 套 |
柔性電流表功能 ----Product features
特點及主要功能
| 型 號 | HZ-1050A | HZ-1050 | HZ-1050E |
| 線圈長度 | 470mm | 470mm | 950mm |
| 線圈內徑 | φ150mm | φ150mm | φ300mm |
| 電流量程 | 0A-10000A | 0mA-10000A | 0mA-10000A |
| 電流分辨率 | 0.1A | 1mA | 1mA |

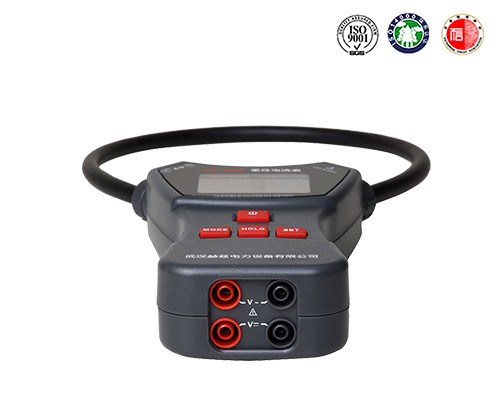

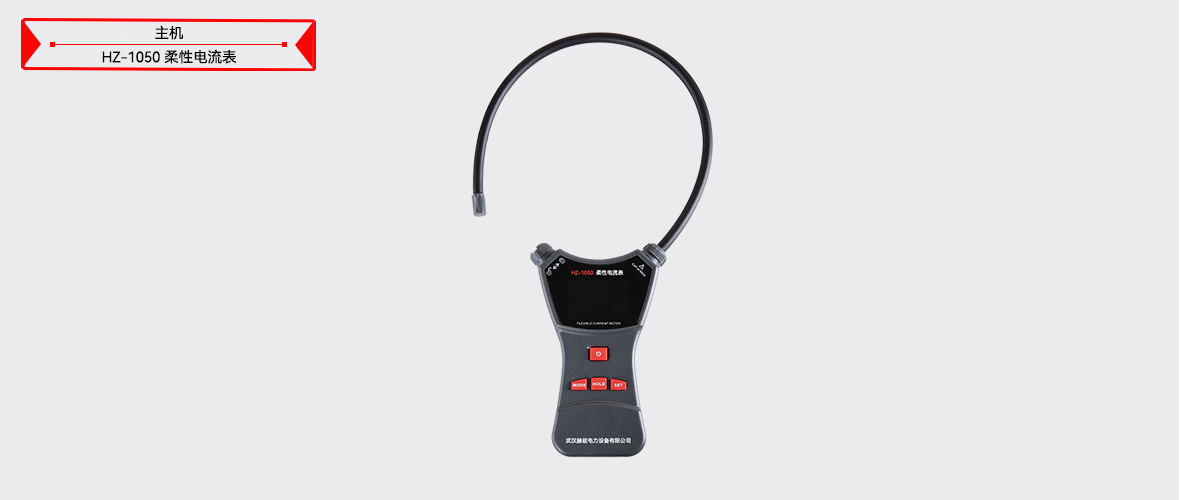

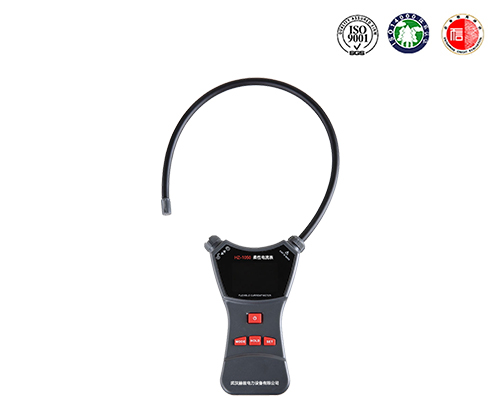

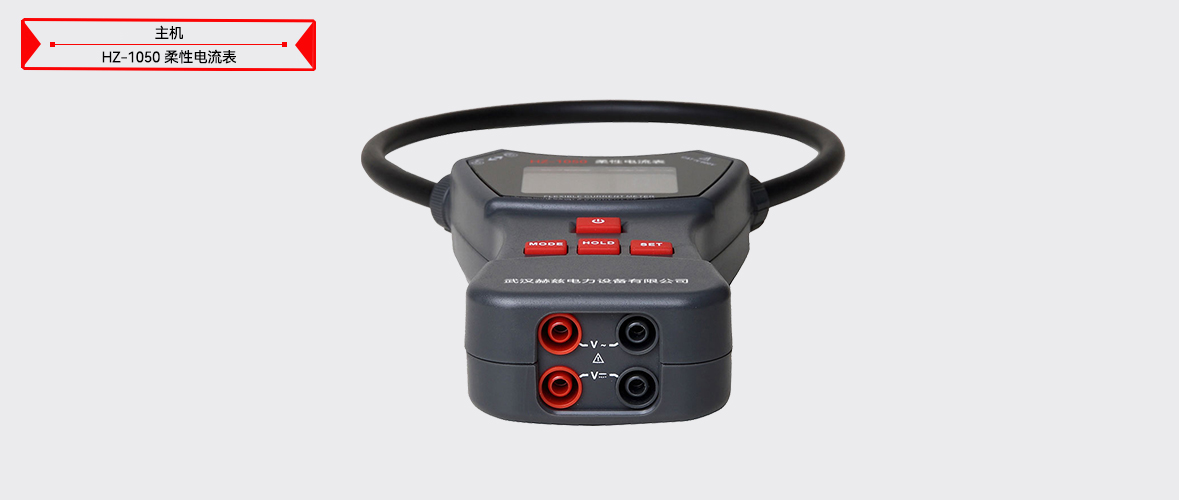

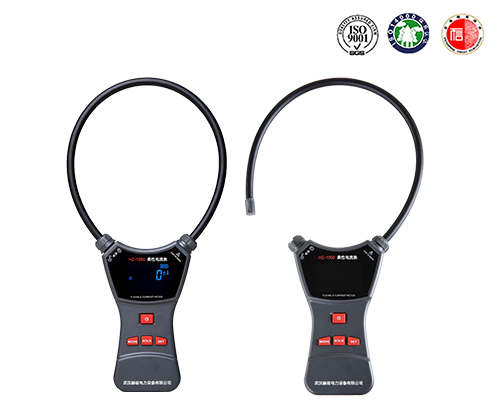

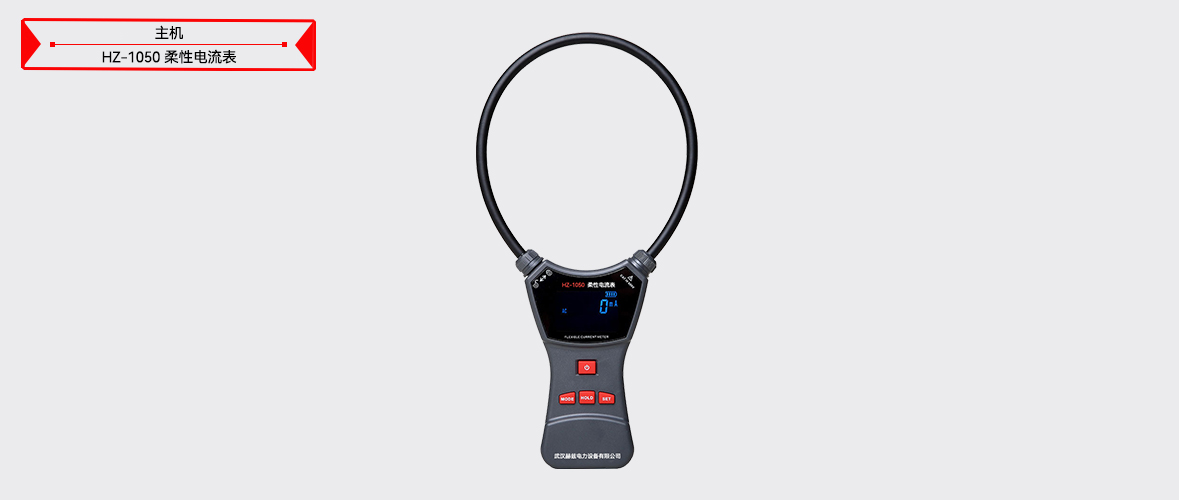

柔性電流表圖片 ----Picture display

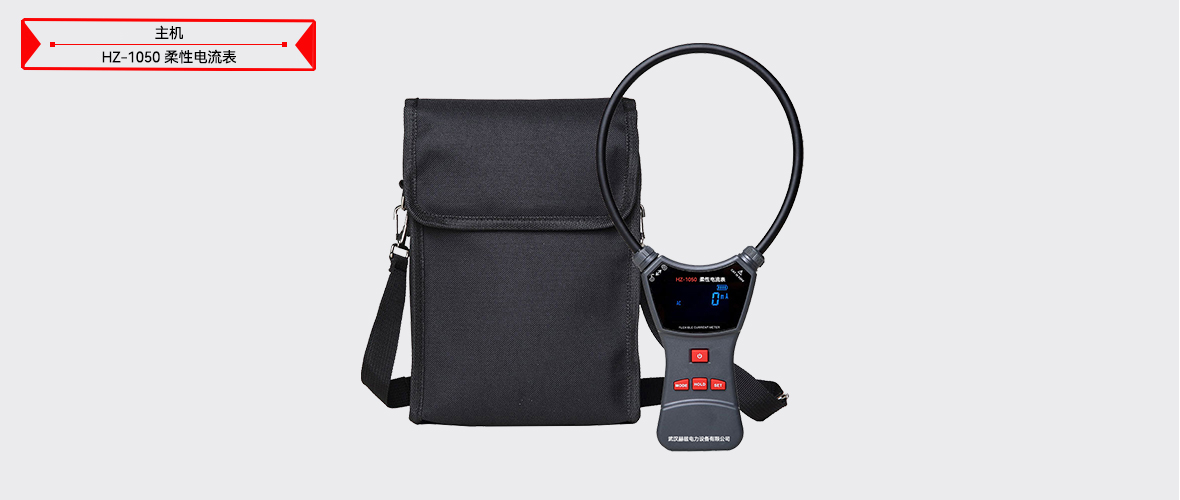

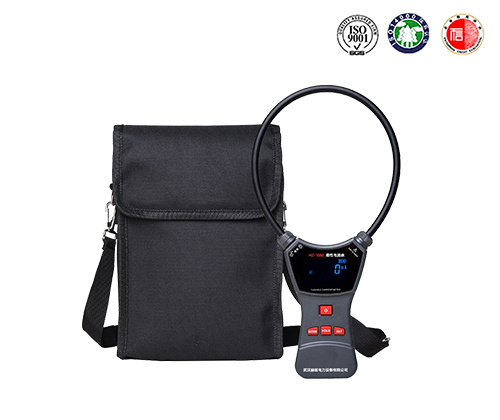

柔性電流表附件配件 --------Accessories
本產品HZ-1050系列柔性電流表表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片柔性電流表附件...
