直流高壓發生器簡介 ----Product introduction
武漢赫茲電力是直流高壓發生器廠家，生產的ZGF系列直流高壓發生器（簡稱：直高發）是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。ZGF直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
直流高壓發生器參數 ----Technical parameter
1、一體機
| 規格 技術參數 |
60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 額定電壓(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
| 額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 額定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
| 機箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 8 |
| 倍壓重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
| 倍壓高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
| 電壓測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
| 電流測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
| 波紋系數 | ≤1% | |||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||
| 過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 |
|||||
| 電源 | 單相交流50HZ 220V±10% | |||||
| 工作方式 | 間斷使用 | |||||
| 一次連續時間最長為10分鐘 | ||||||
| 工作環境 | 溫度： 0~40℃ | |||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
| 海拔高度：1500米以下 | ||||||

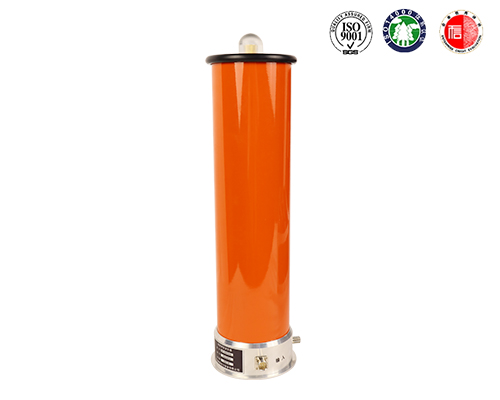

| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||
| 空氣絕緣、無泄漏之慮 | ||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 |
|||||
| 過壓保護采用撥置，一目了然 | ||||||

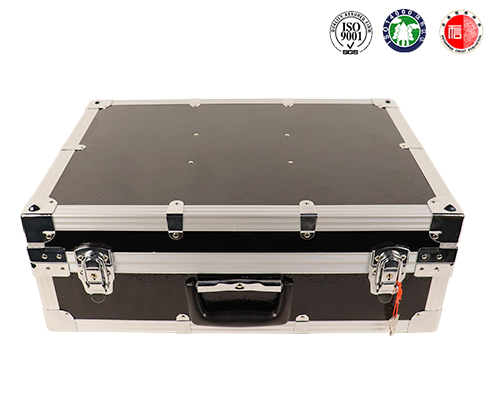

| 機箱倍壓放置一個鋁合金箱,整機一手可提 | ||||||
2、分體機
| 規格 技術參數 |
200/2 | 200/3 | 200/5 | 300/5 | 400/2 | 400/5 |
| 額定電壓(kV) | 200 | 200 | 200 | 300 | 400 | 400 |
| 額定電流(mA) | 2 | 3 | 5 | 5 | 2 | 5 |
| 額定功率(W) | 400 | 600 | 1000 | 1500 | 800 | 2000 |
| 機箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
| 倍壓重量(kg) | 7.9 | 7.9 | 8.3 | 11 | 19.5 | 20 |
| 倍壓高度(mm) | 970 | 970 | 970 | 1600 | 2100 | 2100 |
| 電壓測量精度 | 數顯表 ±(1.5%讀數±2個字) | |||||
| 電流測量精度 | 數顯表 ±(1.5%讀數±2個字) | |||||
| 波紋系數 | ≤2% | |||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.25倍額定電流 |
|||||
| 電源 | 單相交流50HZ 220V±10% | |||||
| 工作方式 | 間斷使用 | |||||
| 一次連續時間最長為10分鐘 | ||||||
| 工作環境 | 溫度：-10~40℃ | |||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 帶電容 負荷能力 |
被試品電容量無限制 | |||||
| 可用1.5倍的額定電流充電 | ||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||
| 空氣絕緣、無泄漏之慮 | ||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤3%） 最適合氧化鋅避雷器試驗 |
|||||
| 過壓保護采用撥置，一目了然 | ||||||
| 立臥兩用型國際標準機箱，方便現場 | ||||||
直流高壓發生器功能 ----Product features
1、機箱采用鋁合金機箱。
2、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3、采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1%。
4、全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.0%±2個字），電流誤差±（1.0%±2個字）。
5、直流高壓發生器升壓電位器零起升壓。
6、0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.0%±2個字）。
7、過壓保護采用拔碼設定，一目了然，誤差±1%。
8、倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
9、產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠

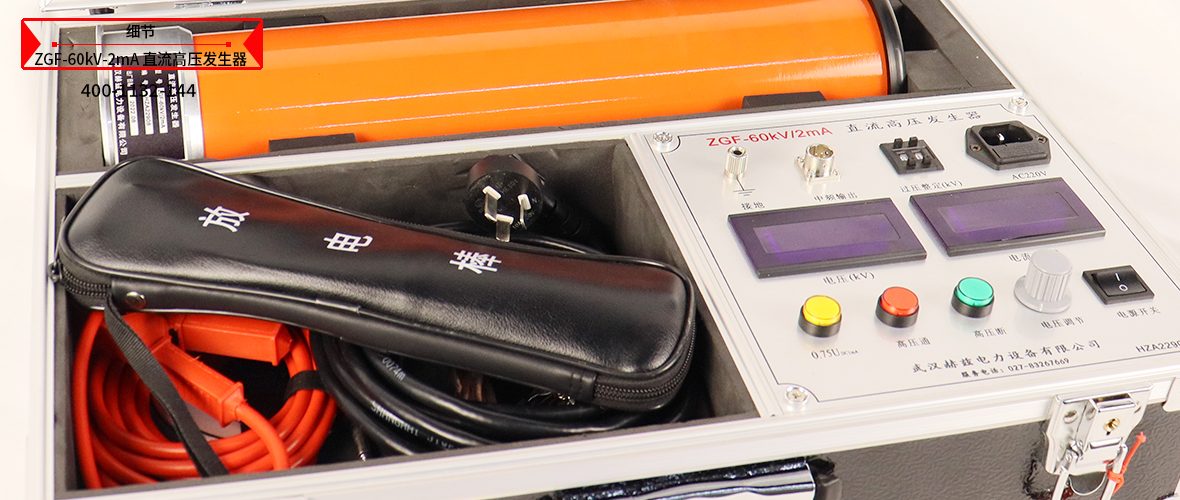

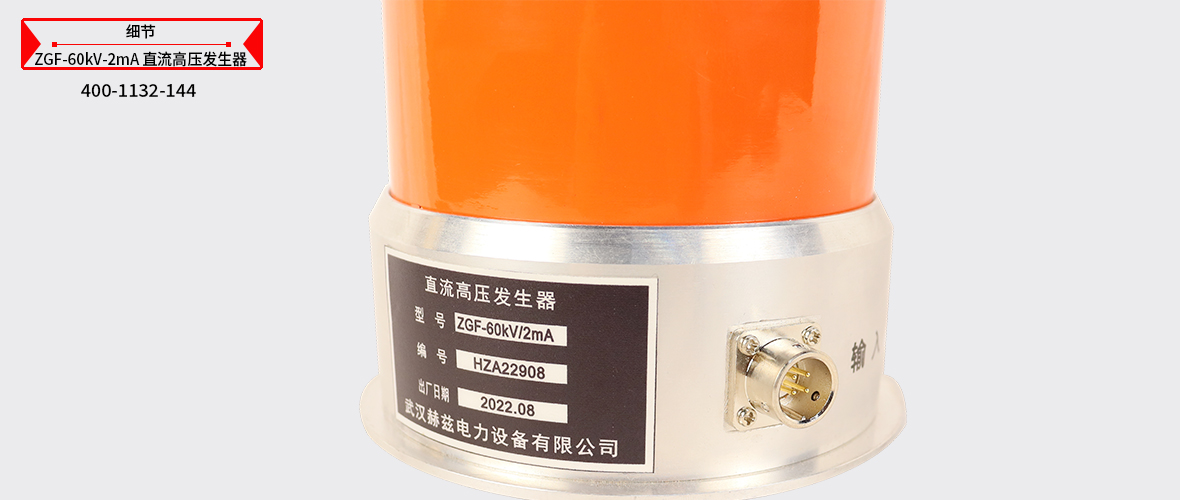

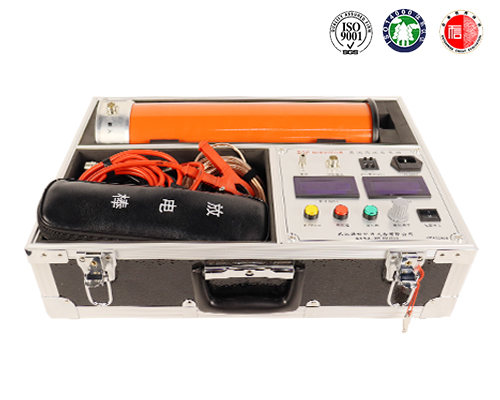

直流高壓發生器圖片 ----Picture display

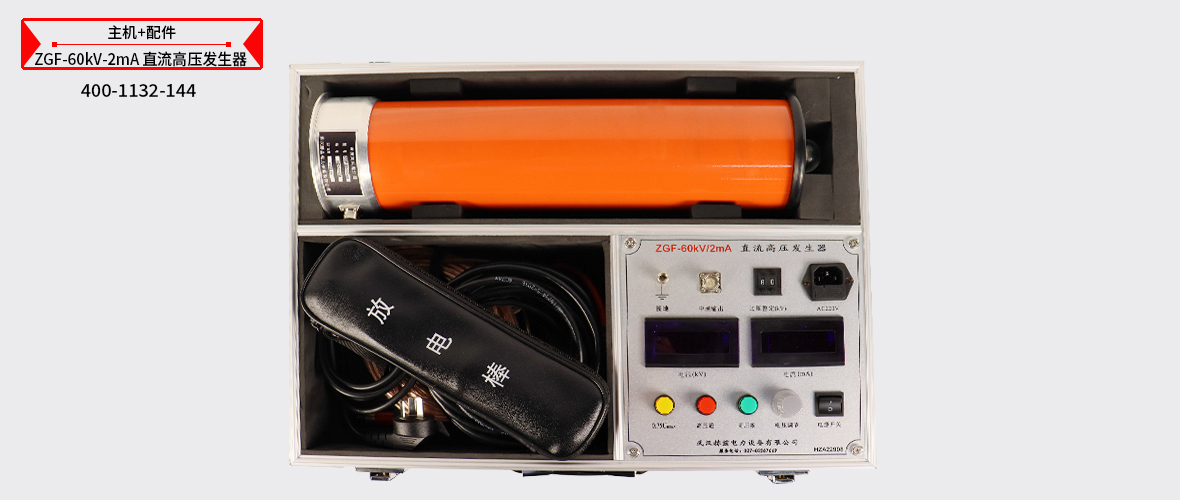

直流高壓發生器附件配件 --------Accessories
本產品ZGF-60kV-2mA直流高壓發生器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片直流高壓發生器附件...
配件
放電幫
測試線
測試線
