說明武漢赫茲電力設備有限公司承諾所售每一臺「電纜故障定位一體化高壓發生器」均為全新正品,
嚴苛的對每臺出廠設備進行質檢,保證精度和性能,在品質上, 電纜故障定位一體化高壓發生器整機均享受質保(另約定的除外),
開具13%增值稅專用發票,享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,請放心購買!...
電纜故障定位一體化高壓發生器簡介 ----Product introduction
HZGZ-2000一體化高壓發生器是是專用電纜故障測試高壓發生器,配合測距主機及電纜故障精確定位儀進行電纜故障預定位和電纜故障精確定位,定位精度10cm以內,這款高壓發生器采用拉桿式結構,現場無需接線,直接對故障電纜進行檢測。
電纜故障定位一體化高壓發生器參數 ----Technical parameter
1、輸出直流電壓:0-32kV連續可調。
2、輸出能量:2000J/4S或4uF/32KV。
3、最大充電電流:40mA
4、有單次、周期兩種放電方式 (單次選配)
5、周期放電時間:可調
6、供電電源:電壓220V,頻率50Hz
7、輸出功率:1000W
8、工作環境相對濕度:RH≤85%(25℃)。
9、外形尺寸:長493mm X寬246mm X 高408mm。
10、儀器重量:20Kg
2、輸出能量:2000J/4S或4uF/32KV。
3、最大充電電流:40mA
4、有單次、周期兩種放電方式 (單次選配)
5、周期放電時間:可調
6、供電電源:電壓220V,頻率50Hz
7、輸出功率:1000W
8、工作環境相對濕度:RH≤85%(25℃)。
9、外形尺寸:長493mm X寬246mm X 高408mm。
10、儀器重量:20Kg
電纜故障定位一體化高壓發生器功能 ----Product features
1、一體化內置電容高壓發生器,拉桿式結構,集成度高,將升壓設備、脈沖電容、電纜放電裝置、安全放電裝置全部集成,現場無需接線。
2、體積小、重量輕、輸出電壓高、性能穩定可靠 ,實現了對傳統46.6kg試驗變壓器、操作箱和脈沖電容的替代,使得該套系統在電纜故障測試領域向輕型化道路上邁進了大大的一步。
3、測試完成高壓自動放電,安全放心——儀器自帶安全放電機構。測試完成自動放電,放電時間及放電頻率主動可控,避免用戶直接手動操作高壓而帶來的潛在危險。同時可監測放電過程。
4、改變沖擊電壓無需斷電,無需調節高壓放電間距。
5、過流保護功能,防止燒壞本設備及對電網造成過沖擊,同時保障操作人員的安全。
6、高壓部分整體固化處理,防潮絕緣。
高壓發生裝置異同對比:
2、體積小、重量輕、輸出電壓高、性能穩定可靠 ,實現了對傳統46.6kg試驗變壓器、操作箱和脈沖電容的替代,使得該套系統在電纜故障測試領域向輕型化道路上邁進了大大的一步。
3、測試完成高壓自動放電,安全放心——儀器自帶安全放電機構。測試完成自動放電,放電時間及放電頻率主動可控,避免用戶直接手動操作高壓而帶來的潛在危險。同時可監測放電過程。
4、改變沖擊電壓無需斷電,無需調節高壓放電間距。
5、過流保護功能,防止燒壞本設備及對電網造成過沖擊,同時保障操作人員的安全。
6、高壓部分整體固化處理,防潮絕緣。
高壓發生裝置異同對比:
| 高壓發生裝置 | 試驗變壓器 | 一體化高壓發生器 |
| 接線復雜度 | 10條線,很復雜 | 內置2條線直接接電纜,無需接線 |
| 儀器數目 | 3臺+球隙+放電棒 | 1臺 |
| 重量 | 46.6kg+電容重量 | 20 kg |
| 搬運方式 | 多人搬運 | 拉桿式 |
| 現場占地面積 | 大 | 小 |
| 安全放電方式 | 手動放電 | 自動放電 |
| 測試安全性 | 差 | 最高 |
| 電容放置方式 | 外置 | 內置 |
| 放電電壓調節方式 | 球隙間距調節,需要停電調節 | 放電電壓及頻率主動可控,即時調節 |
| 高壓調節精度 | 差 | 高 |
| 放電聲音大小 | 大 | 小 |
| 近端測試干擾 | 大 | 小 |

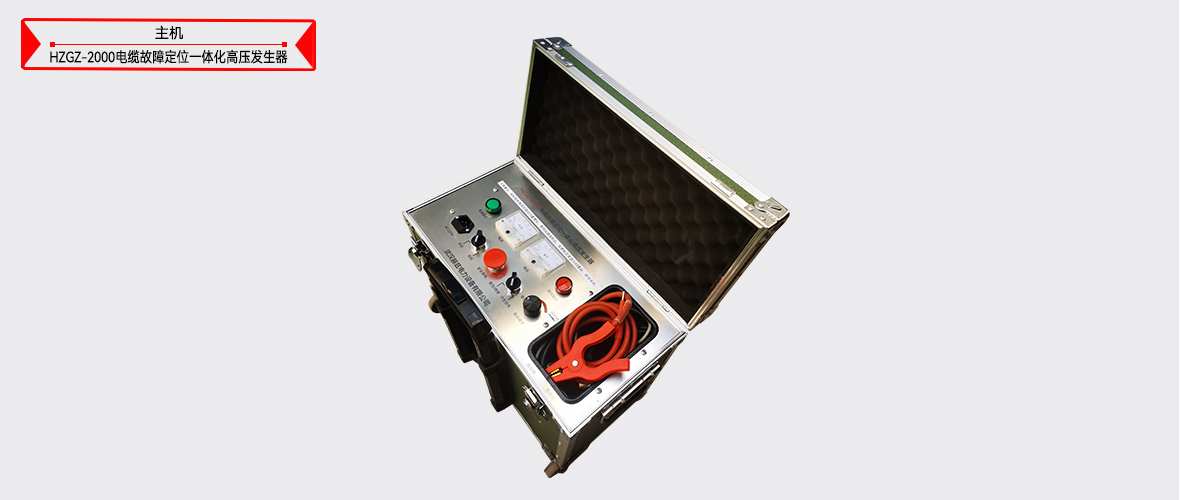

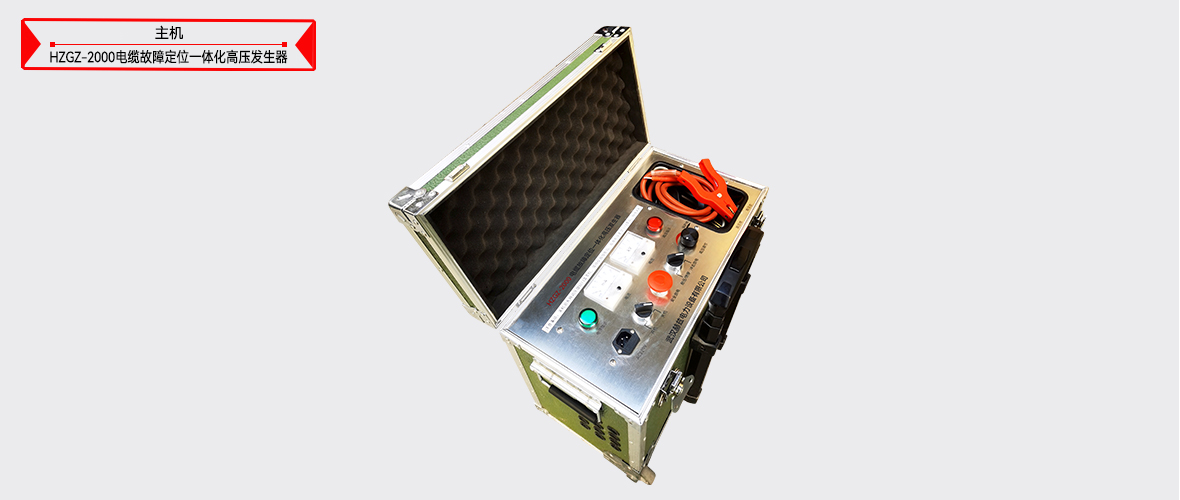

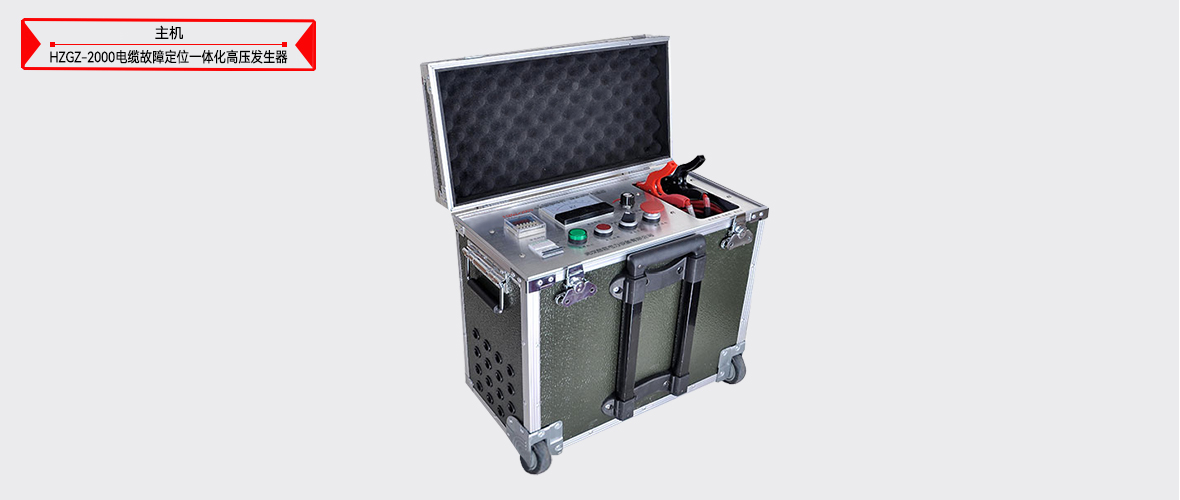

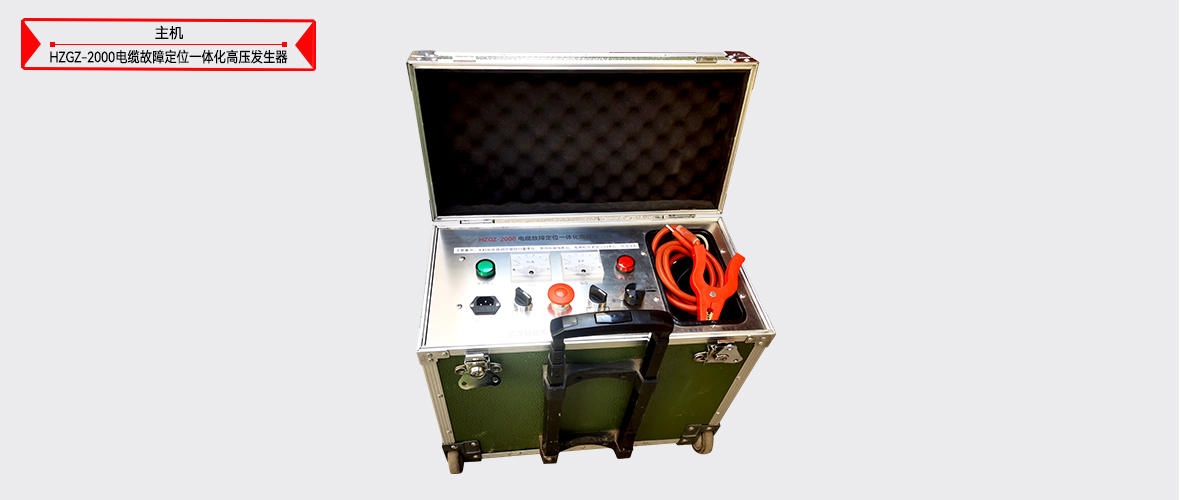

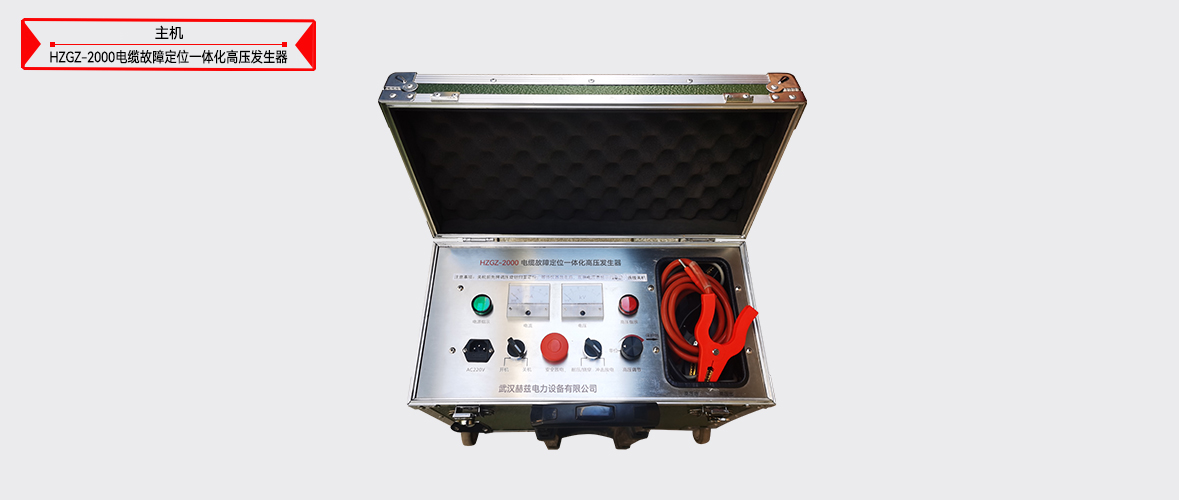

電纜故障定位一體化高壓發生器圖片 ----Picture display





電纜故障定位一體化高壓發生器附件配件 --------Accessories
本產品HZGZ-2000電纜故障定位一體化高壓發生器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片電纜故障定位一體化高壓發生器附件...
