說明武漢赫茲電力設備有限公司承諾所售每一臺「油浸式試驗變壓器」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 油浸式試驗變壓器整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
油浸式試驗變壓器簡介 ----Product introduction
YDJ系列工頻耐壓試驗裝置可以滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。用于電力系統對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣耐壓試驗。該系列試驗變壓器具有體積小、重量輕、結構緊湊、通用性強等優點。
HZTC系列指針操作箱(臺)具有使用維修方便、性能優越、使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
油浸式試驗變壓器參數 ----Technical parameter
| 輸入電壓 | 10kVA及以下為AC200V |
| 10kVA以上為AC400V | |
| 空載損耗 | ＜10% |
| 短路阻抗 | ＜10% |
| 變比誤差 | ＜1% |
| 儀表電壓 | 100V |
| 絕緣油介電強度 | 2.5mm,＞50kV |
試驗變壓器選型指南
| 型號 | 輸入電壓 | 輸出電壓 | 低壓電流 | 高壓電流 | 外形尺寸(mm) | 重量(kg) |
| 3/50 | AC200V | 50kV | 15A | 60mA | 320×240×620 | 40 |
| 5/50 | 25A | 100mA | 360×255×650 | 54 | ||
| 10/50 | 50A | 200mA | 410×285×750 | 72 | ||
| 15/50 | AC400V | 37.5A | 300mA | 440×290×760 | 93 | |
| 20/50 | 50A | 400mA | 450×300×770 | 110 | ||
| 30/50 | 75A | 600mA | 480×320×800 | 180 | ||
| 50/50 | 125A | 1000mA | 550×350×840 | 244 | ||
| 5/100 | AC200V | 100kV | 25A | 50mA | 460×350×1100 | 95 |
| 10/100 | 50A | 100mA | 490×350×1120 | 116 | ||
| 15/100 | AC400V |
37.5A | 150mA | 510×380×1180 | 160 | |
| 20/100 | 50A | 200mA | 530×400×1200 | 182 | ||
| 30/100 | 75A | 300mA | 560×430×1250 | 205 | ||
| 50/100 | 125A | 500mA | 580×480×1350 | 225 | ||
| 15/150 | 150kV | 37.5A | 100mA | 630×500×1650 | 235 | |
| 20/150 | 50A | 133mA | 640×510×1680 | 240 | ||
| 30/150 | 75A | 200mA | 650×540×1710 | 255 | ||
| 50/150 | 125A | 333mA | 660×550×1750 | 285 | ||
| 20/200 | 200kV | 50A | 100mA | 740×670×2100 | 300 | |
| 30/200 | 75A | 150mA | 750×680×2200 | 350 | ||
| 50/200 | 125A | 250mA | 800×700×2250 | 420 |
數顯控制箱選型指南
| 容量 | 輸入電壓 | 輸出電壓 | 輸出電流 | 結構 | 外形尺寸 | 重量 |
| 3kVA | AC220V | AC0～250V | 15A | 箱式 | 400mm×300mm×200mm | 21 |
| 5kVA | 25A | 箱式 | 400mm×300mm×200mm | 21 | ||
| 10kVA | 50A | 箱式 | 450mm×340mm×200mm | 42 | ||
| 15kVA | AC380V | AC0～450V | 37.5A | 箱式 | 550mm×400mm×565mm | 45 |
| 20kVA | 50A | 臺式 | 555mm×420mm×665mm | 34 | ||
| 30kVA | 75A | 臺式 | 555mm×420mm×665mm | 65 | ||
| 50kVA | 125A | 臺式 | 595mm×420mm×930mm | 86 |
油浸式試驗變壓器功能 ----Product features
1、 產品采用一次壓制而成高壓套管
2、 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、 睡式鐵芯設計,有效提高產品的抗震性
4、 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
5、 所有產品均可通過1.1倍感應耐壓試驗
6、 絕緣油采用無色透明克拉瑪依原裝油
7、 高低壓線采用高強度聚酯、無氧銅桿漆包線
8、 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
9、 零位啟動、過流保護、計時功能。
10、電壓表頭采用多排顯示方式，適用于各種型號的試驗變壓器。
11、電磁式繼電器，保護可靠。
12、操作簡單，通用型強。

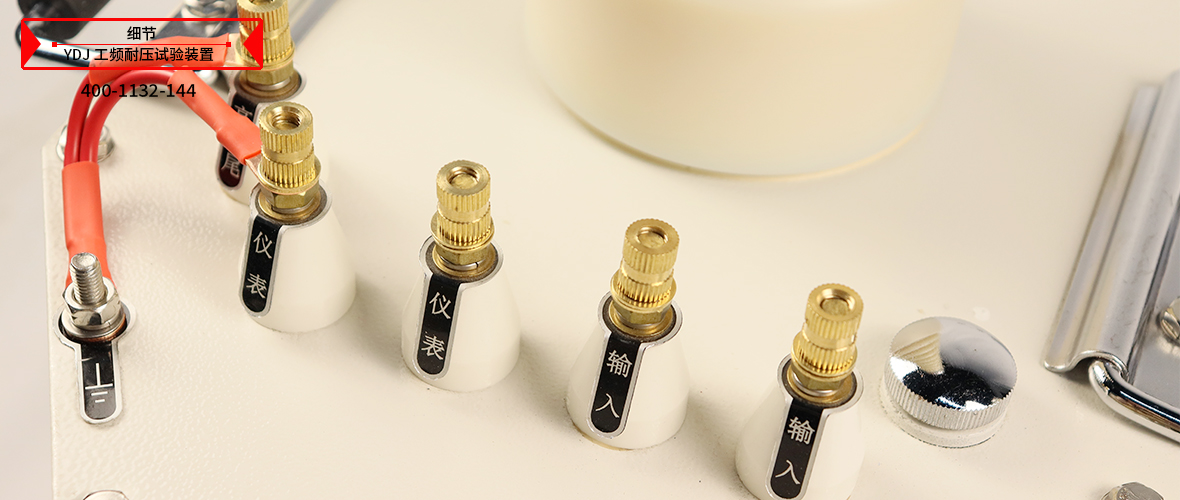

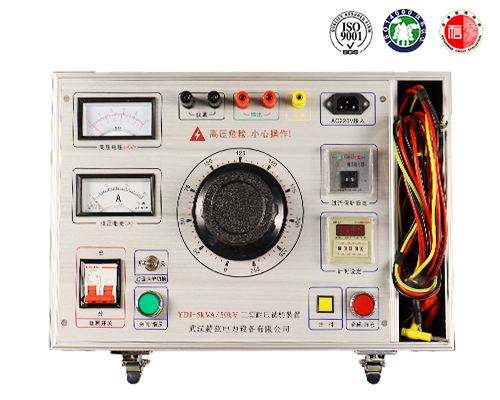

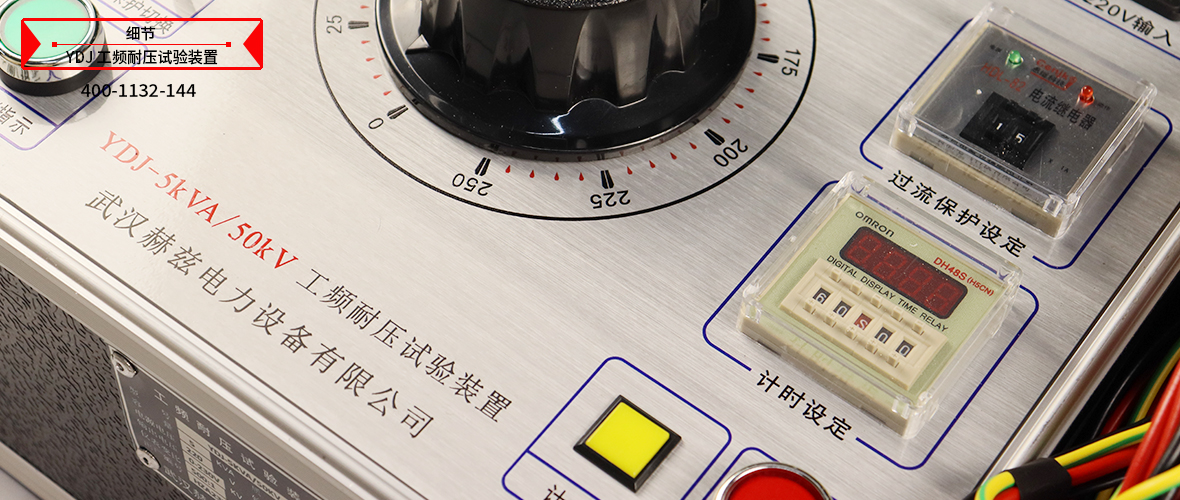

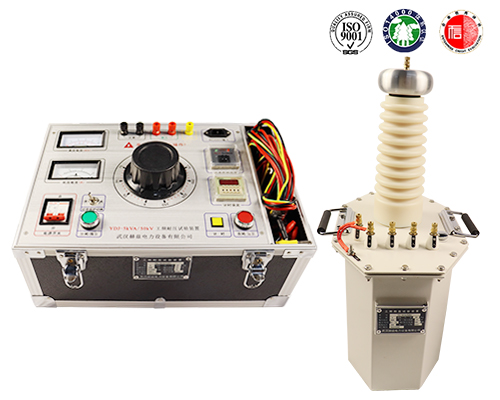

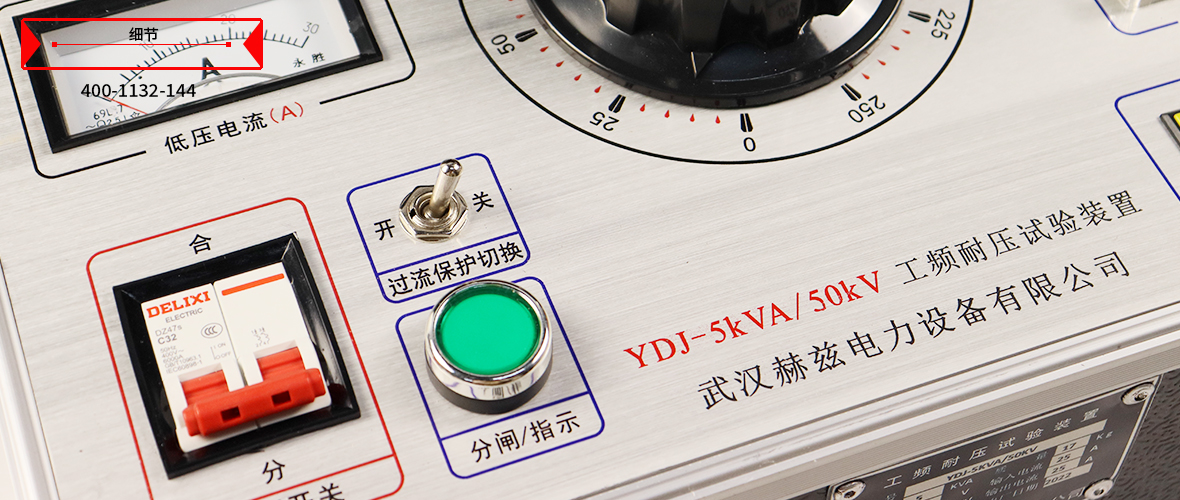

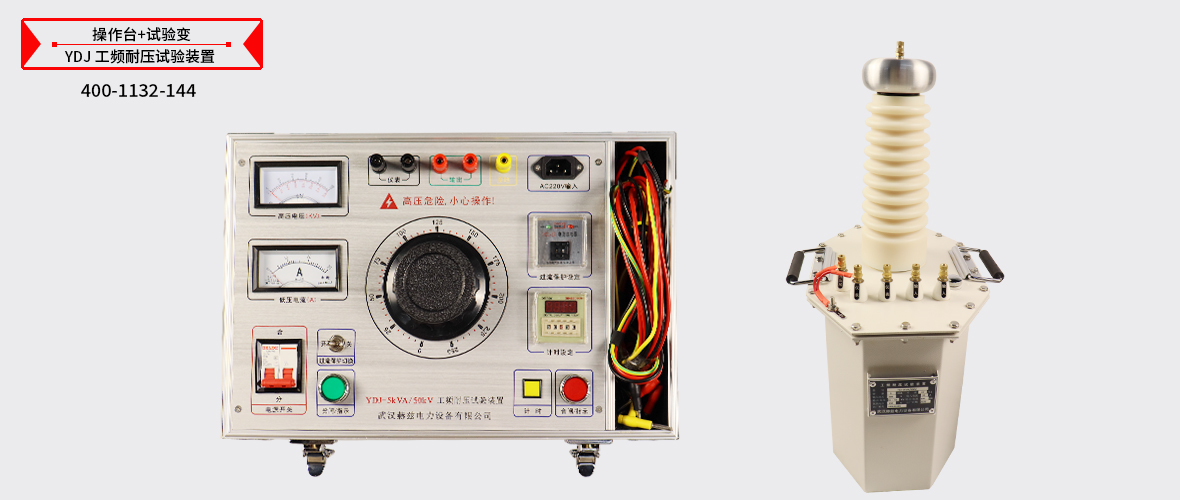

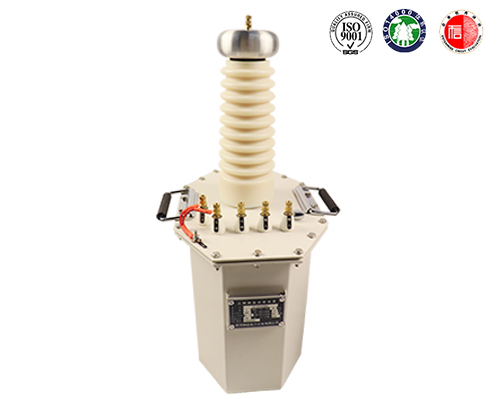

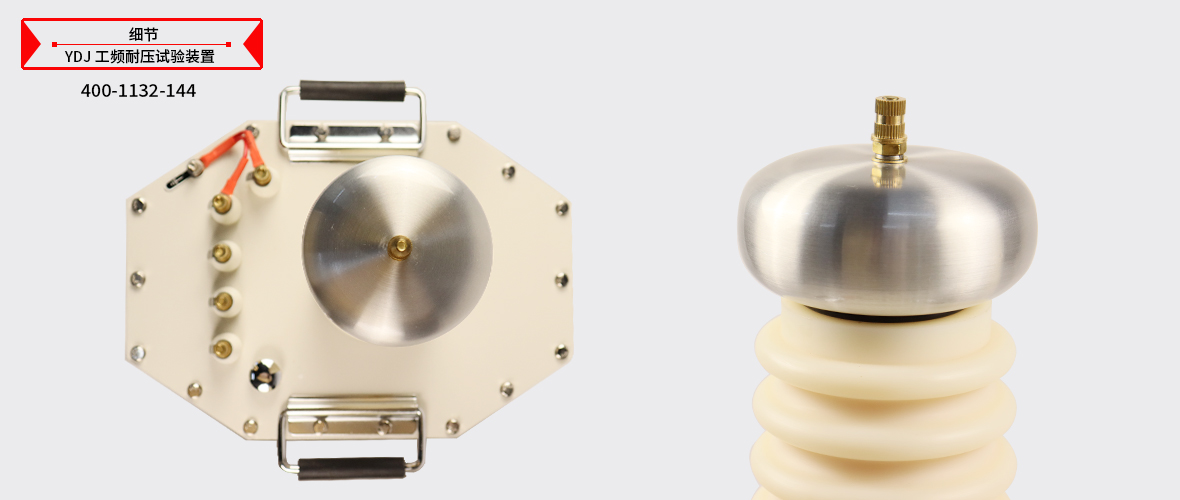

油浸式試驗變壓器圖片 ----Picture display
油浸式試驗變壓器附件配件 --------Accessories
本產品YDJ油浸式試驗變壓器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片油浸式試驗變壓器附件...
測試線
測試線
測試線
電源線
