說明武漢赫茲電力設備有限公司承諾所售每一臺「絕緣電阻測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 絕緣電阻測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
絕緣電阻測試儀簡介 ----Product introduction
絕緣電阻測試儀參數 ----Technical parameter
| 絕緣電阻測量，測試電壓5kV： | |
| 阻值范圍 | 分辨率 |
| 0～9.99kΩ | 0.01kΩ |
| 10.0～99.9kΩ | 0.1kΩ |
| 100～999kΩ | 1kΩ |
| 1.00～9.99MΩ | 10kΩ |
| 10.0～99.9MΩ | 100kΩ |
| 100～999MΩ | 1MΩ |
| 1.00～9.99GΩ | 10MΩ |
| 10.0～99.9GΩ | 100MΩ |
| 100～999GΩ | 1GΩ |
| 1.00～9.99TΩ | 10GΩ |
| 各測試電壓下，電阻測試精度與滿量程電阻的關系 | |||||
| 各測試電壓對應的滿量程電阻值 | |||||
| 測試電壓 | 滿量程電阻值 | ||||
| 100V | 200GΩ | ||||
| 250V | 500GΩ | ||||
| 500V | 1.00TΩ | ||||
| 1000V | 2.00TΩ | ||||
| 2500V | 5.00TΩ | ||||
| 5000V | 10.0TΩ | ||||
| 測試時間 | |||||
| 設置范圍 | 10秒～99分鐘可調 | ||||
| 測試電源 | |||||
| 固定測試電壓 | 100V、250V、500V、1000V、2500V、5000V | ||||
| 自定義測試電壓 | 50V～5000V 最小步進電壓10V，使用單鍵飛梭控制時，步進電壓值隨飛梭轉速自動在10V、100V、200V之間切換，轉速高步進電壓值高。 |
||||
| 電壓輸出精度 | 0%～+10% | ||||
| 短路電流 | 1mA～6mA，可調，步進1mA | ||||
| 短路電流精度 | ±5% | ||||
| 連續輸出功率 | 25W | ||||
| 電壓表 | |||||
| 測量范圍 | AC/DC 10V～660V，±(2%+3個字) | ||||
| 交流電壓頻率 | 25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz | ||||
| 輸出電壓測量 | |||||
| 精度 | ±(2%+3個字) | ||||
| 電容量測量 | |||||
| 測量范圍 | 10nF～25uF，測試電壓≥100V | ||||
| 精度 | ±10%±5nF | ||||
| 電容試品放電速率 | |||||
| 放電速率 | 從5kV至50V， ≤0.47s/uF | ||||
| 使用條件及外形 | |||||
| 交流電源 | 85～264Vrms，50/60Hz，65VA | ||||
| 內置電池 | 16.8V，4400mAH鋰電池 | ||||
| 內置充電器 | 16.8V 2.3A | ||||
| 電池續航時間 | 5kV@100MΩ負載，約6小時 | ||||
| 外形尺寸 | 320mm（長）×270mm（寬）×150mm（高） | ||||
| 重量 | 3.9kg | ||||
| 使用溫度 | -10℃～50℃ | ||||
| 相對濕度 | ＜90%，不結露 | ||||
絕緣電阻測試儀功能 ----Product features
1）采用全隔離電源方案，低壓電路（電池供電、人機交互操作電路）與高壓電路（數控高壓電源、信號采樣電路）完全電氣隔離；隔離電壓高達30kV，從而保證操作人員的安全。
2）采用工業級7寸彩色液晶屏，分辨率高壓1024×600，可視角度85°，亮度400cd/m2；采用防爆玻璃的電容觸摸屏，操作手感良好，顯示屏堅固耐用。
3）具備帶彩色背光的單鍵飛梭功能 + 按鍵，給操作人員更好的操作體驗。
4）具備6個電壓量程：
100V、250V、500V、1000V、2500V、5000V。
自定義電壓模式50V～5000V連續可調，步進電壓10V。
5）最大輸出短路電流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可調。
6）最大連續輸出功率25W。
7）具備獨立放電電路，測試完成后可對試品快速放電。
8）具備絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試功能。
9）支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。
10）具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。
11）具備電纜長度測量功能。
12）具備可控硬件濾波器及軟件濾波器，大大提高儀器的抗干擾性能。
13）各種測試模式下的測試時間獨立保存互不影響，便于下次使用。
14）具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。
15）具備優盤存儲功能，可批量將測試數據導出至優盤；且支持通過優盤升級主控固件和高壓電源固件功能。
16）選配RS232（可選RS485）通訊接口。
17）選配藍牙通訊功能。
18）內置大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態。
2）采用工業級7寸彩色液晶屏，分辨率高壓1024×600，可視角度85°，亮度400cd/m2；采用防爆玻璃的電容觸摸屏，操作手感良好，顯示屏堅固耐用。
3）具備帶彩色背光的單鍵飛梭功能 + 按鍵，給操作人員更好的操作體驗。
4）具備6個電壓量程：
100V、250V、500V、1000V、2500V、5000V。
自定義電壓模式50V～5000V連續可調，步進電壓10V。
5）最大輸出短路電流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可調。
6）最大連續輸出功率25W。
7）具備獨立放電電路，測試完成后可對試品快速放電。
8）具備絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試功能。
9）支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。
10）具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。
11）具備電纜長度測量功能。
12）具備可控硬件濾波器及軟件濾波器，大大提高儀器的抗干擾性能。
13）各種測試模式下的測試時間獨立保存互不影響，便于下次使用。
14）具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。
15）具備優盤存儲功能，可批量將測試數據導出至優盤；且支持通過優盤升級主控固件和高壓電源固件功能。
16）選配RS232（可選RS485）通訊接口。
17）選配藍牙通訊功能。
18）內置大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態。

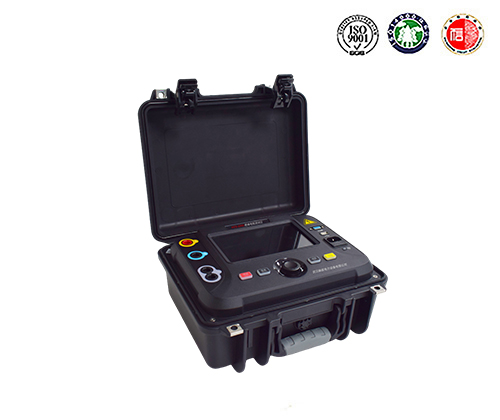

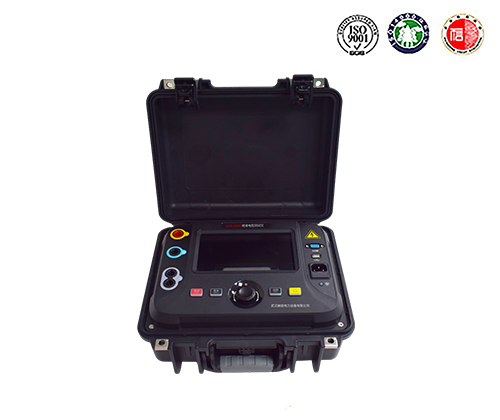

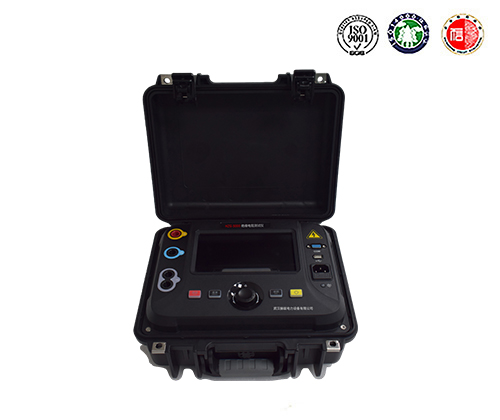

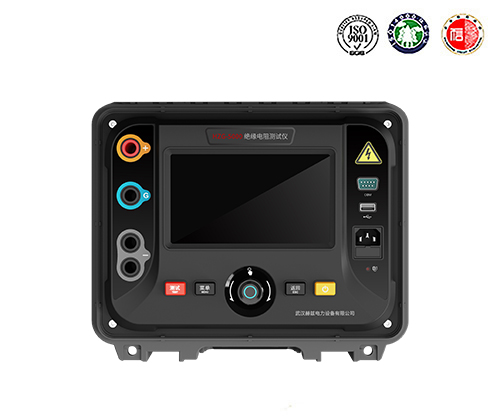

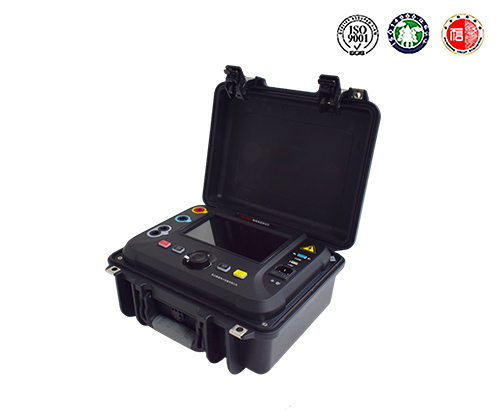

絕緣電阻測試儀圖片 ----Picture display

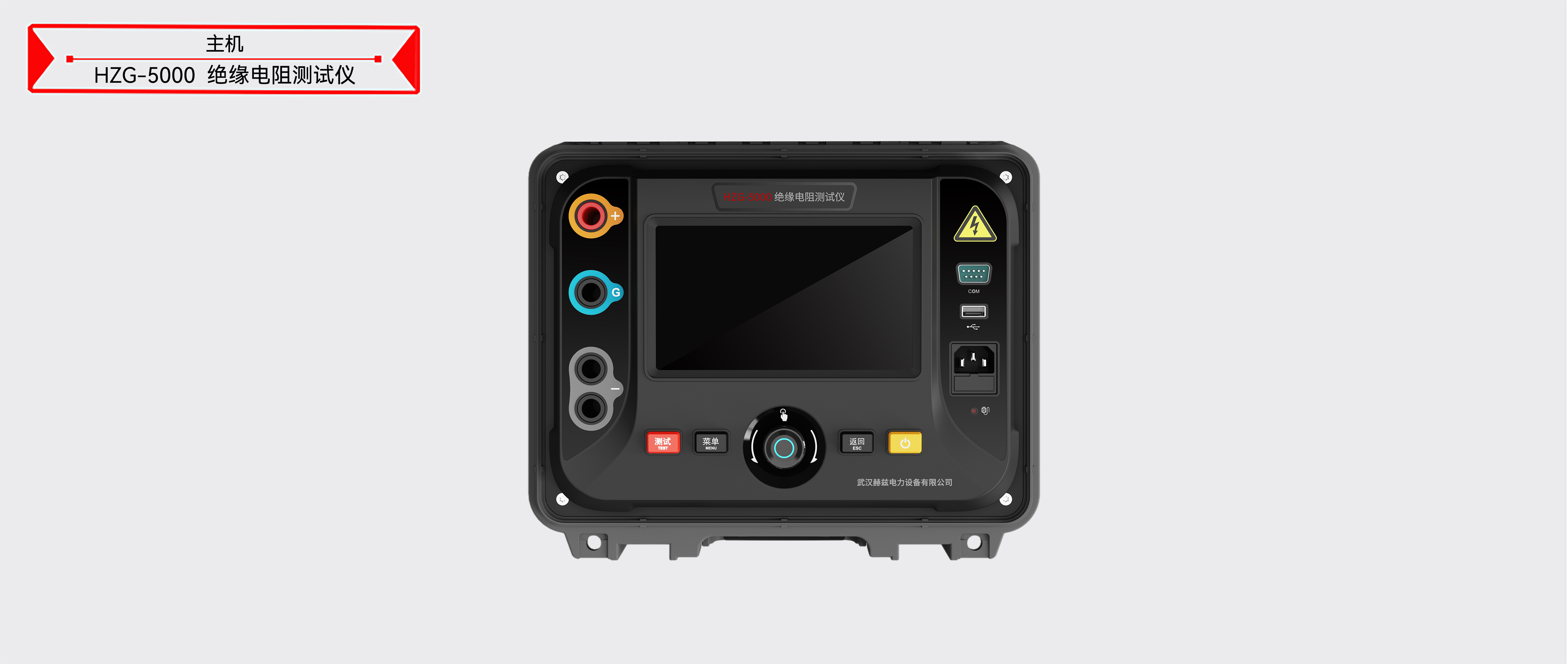

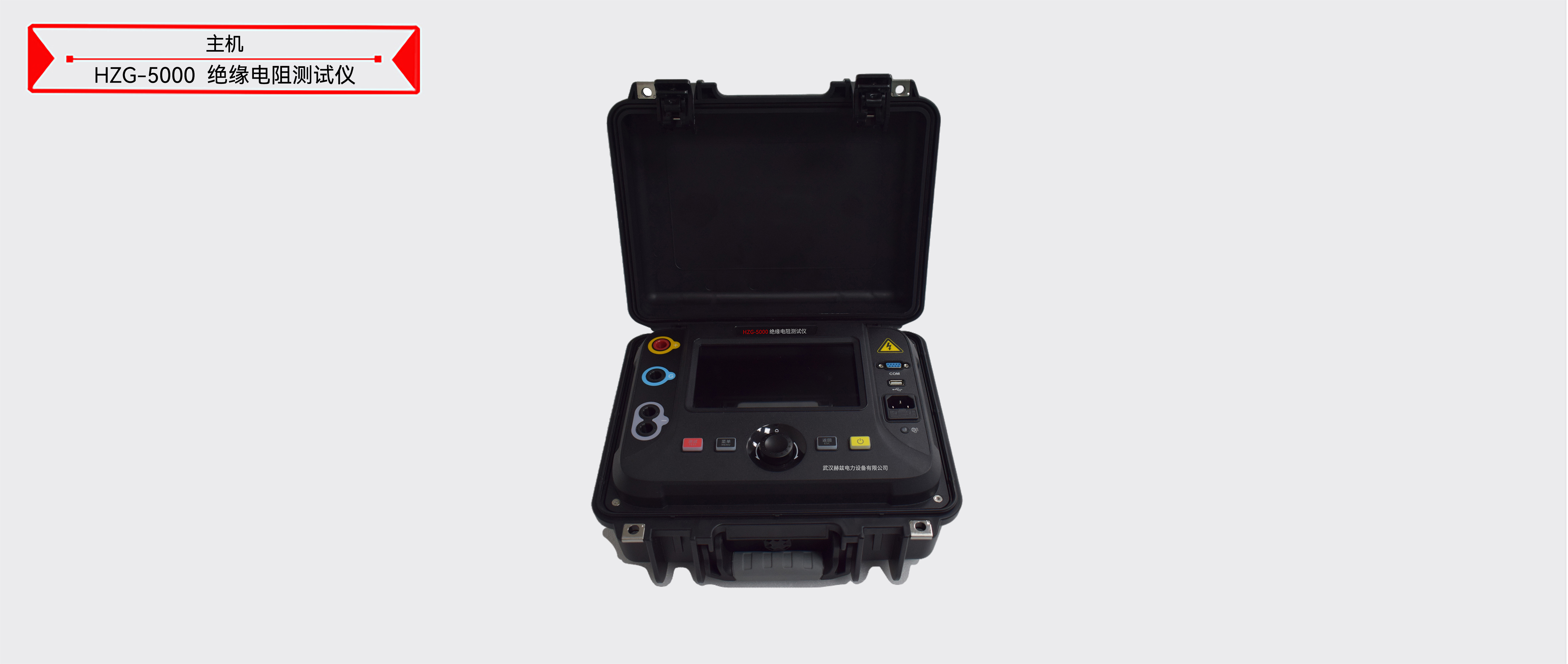

絕緣電阻測試儀附件配件 --------Accessories
本產品HZG-5000絕緣電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片絕緣電阻測試儀附件...
