瓦斯繼電器校驗臺(液壓推進型)簡介 ----Product introduction
瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理,采用新一代嵌入式控制和高精度傳感器測量技術,準確檢測瓦斯繼電器動作流速值和動作氣體容積值,測試速度快,準確性高,試驗重復性好。采用液壓傳動壓緊機構,安置瓦斯繼電器操作輕松省力,自動化程度高。
瓦斯繼電器校驗臺適用于國產及國外各種型號瓦斯繼電器的校驗,可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。各測試項目分別獨立完成,互不影響。軟件界面精美,操作簡單。測試結果可方便保存、讀取和網絡傳輸。
瓦斯繼電器校驗臺適用于國產及國外各種型號瓦斯繼電器的校驗,可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。各測試項目分別獨立完成,互不影響。軟件界面精美,操作簡單。測試結果可方便保存、讀取和網絡傳輸。
瓦斯繼電器校驗臺(液壓推進型)參數 ----Technical parameter
流速檢測范圍:Φ25:0~4.1m/s
Φ50:0~3.1m/s
Φ80:0~2.1 m/s
精度1.5級
氣體容積檢測范圍: 0~499ml,精度2.0級
密封性能試驗:0.20MPa,20~120分鐘,精度2.0級
試驗介質:氣體繼電器試驗介質為各類變壓器油
工作電壓: AC380V,功率5KW
工作溫度: -10℃~+60℃
外形尺寸: 2200×750×1400mm (長×寬×高)
凈重: 720kg
Φ50:0~3.1m/s
Φ80:0~2.1 m/s
精度1.5級
氣體容積檢測范圍: 0~499ml,精度2.0級
密封性能試驗:0.20MPa,20~120分鐘,精度2.0級
試驗介質:氣體繼電器試驗介質為各類變壓器油
工作電壓: AC380V,功率5KW
工作溫度: -10℃~+60℃
外形尺寸: 2200×750×1400mm (長×寬×高)
凈重: 720kg
瓦斯繼電器校驗臺(液壓推進型)功能 ----Product features
1、安裝環境
環境溫度-10°C~+40°C,濕度≤85%,環境溫度無劇烈變化場所;
無強磁電干擾、腐蝕、易燃易爆氣體或液體的場所;
堅固無振動場所;
若超出以上環境要求,用戶應采取適當措施,以確保設備安全。
2、安裝方法
本校驗臺無需專門安裝,只需放置在平坦堅固基礎(如:地面)即可。
本校驗臺工作時應使正面、背面及有液位觀察孔的一側留有足夠的工作空間,便于設備的操作、拆卸檢修、清理等工作。
3、配線
本校驗臺采用三相四線制供電,配線時配線規格的選定,請按照電工手冊之規定實行配線,保障安全,若配線距離超過25M時建議提高一個規格配線。
本校驗臺使用前必須可靠接地,接地線不可與其他大電流負載共同接地,而必須分開接地,接地配線必須越短越好。
4、加油
用戶在首次使用本儀器前必須添加適量的合格變壓器油,加油孔位于回油槽處。加油量使液位計觀察孔油位處于距離油箱上蓋面6~8厘米為宜。
環境溫度-10°C~+40°C,濕度≤85%,環境溫度無劇烈變化場所;
無強磁電干擾、腐蝕、易燃易爆氣體或液體的場所;
堅固無振動場所;
若超出以上環境要求,用戶應采取適當措施,以確保設備安全。
2、安裝方法
本校驗臺無需專門安裝,只需放置在平坦堅固基礎(如:地面)即可。
本校驗臺工作時應使正面、背面及有液位觀察孔的一側留有足夠的工作空間,便于設備的操作、拆卸檢修、清理等工作。
3、配線
本校驗臺采用三相四線制供電,配線時配線規格的選定,請按照電工手冊之規定實行配線,保障安全,若配線距離超過25M時建議提高一個規格配線。
本校驗臺使用前必須可靠接地,接地線不可與其他大電流負載共同接地,而必須分開接地,接地配線必須越短越好。
4、加油
用戶在首次使用本儀器前必須添加適量的合格變壓器油,加油孔位于回油槽處。加油量使液位計觀察孔油位處于距離油箱上蓋面6~8厘米為宜。

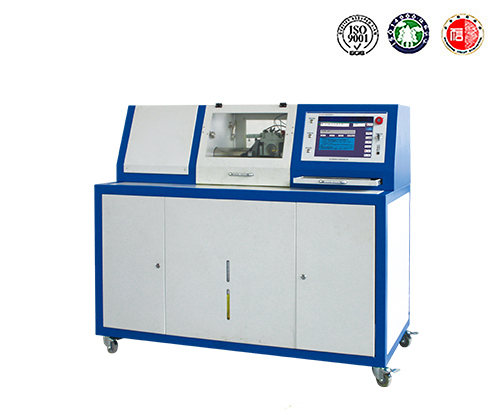

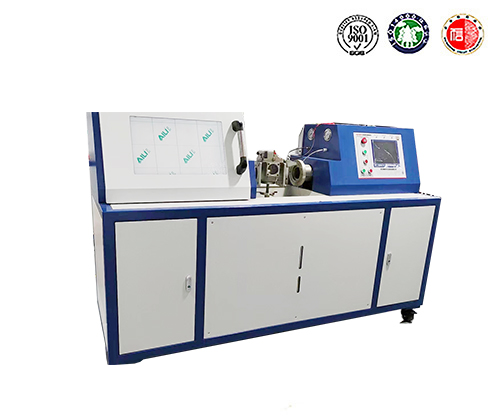

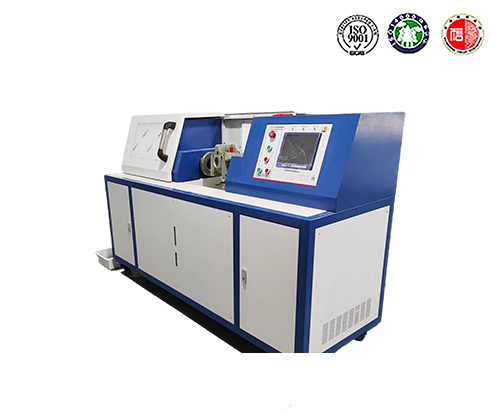

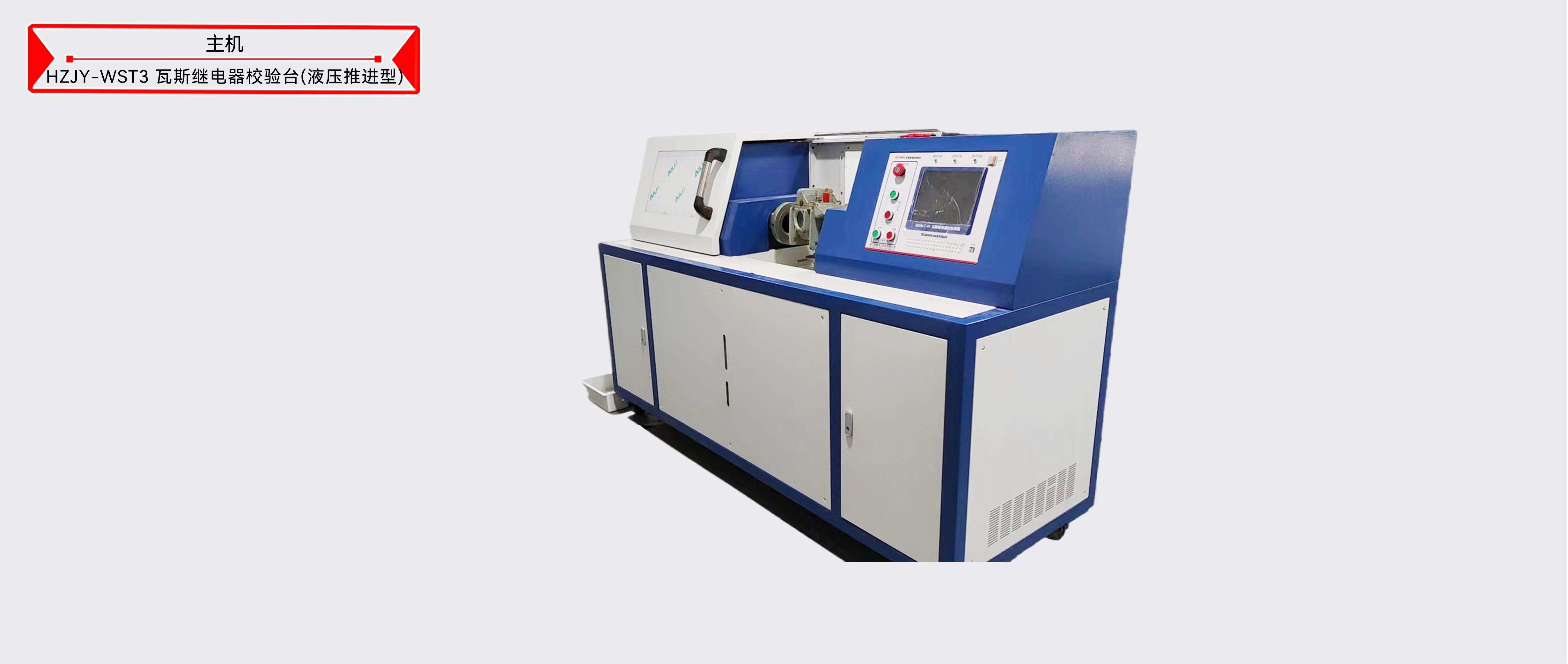

瓦斯繼電器校驗臺(液壓推進型)圖片 ----Picture display


瓦斯繼電器校驗臺(液壓推進型)附件配件 --------Accessories
本產品HZJY-WST3瓦斯繼電器校驗臺(液壓推進型)表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片瓦斯繼電器校驗臺(液壓推進型)附件...
