互感器綜合測試儀簡介 ----Product introduction
HZFA-VII互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、VT測試儀器。裝置采用高性能ARM、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。
互感器綜合測試儀參數 ----Technical parameter
| 測試用途 | 保護類CT,保護類VT | |
| 輸出 | 0~180Vrms,10Arms,20A(峰值) | |
| 電壓測量精度 | ±0.2% | |
| CT變比測量 | 范圍 | 1~30000 |
| 精度 | ±0.2% | |
| PT變比測量 | 范圍 | 1~10000 |
| 精度 | ±0.5% | |
| 相位測量 | 精度 | ±5min |
| 分辨率 | 0.5min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 精度 | 0.2%±2mΩ | |
| 二次負載測量 | 范圍 | 0~300VA |
| 精度 | 0.2%±0.2VA | |
| 輸入電源電壓 | AC220V±10%,50Hz | |
| 工作環境 | 溫度:-10οC~50οC,濕度:≤90% | |
| 尺寸、重量 | 尺寸355mm×285mm×150mm重量<9kg | |
互感器綜合測試儀功能 ----Product features
1)功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類電磁式VT及電容式VT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
2)自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
3)測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各類新老互感器標準,依照互感器類型和級別自動選擇相應標準進行性能分析。
4)基于先進的低頻法測試原理,能滿足拐點高達60kV的CT測試。
5)界面友好美觀,全中文圖形界面。
6)裝置可存儲1000組測試數據,掉電不丟失。試驗完畢后通過藍牙上傳PC機,用軟件進行數據分析,并生成WORD報告。
7)測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8)易于攜帶,裝置重量<9Kg。
2)自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
3)測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各類新老互感器標準,依照互感器類型和級別自動選擇相應標準進行性能分析。
4)基于先進的低頻法測試原理,能滿足拐點高達60kV的CT測試。
5)界面友好美觀,全中文圖形界面。
6)裝置可存儲1000組測試數據,掉電不丟失。試驗完畢后通過藍牙上傳PC機,用軟件進行數據分析,并生成WORD報告。
7)測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8)易于攜帶,裝置重量<9Kg。

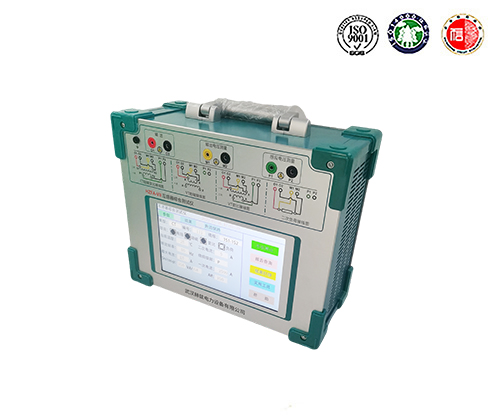

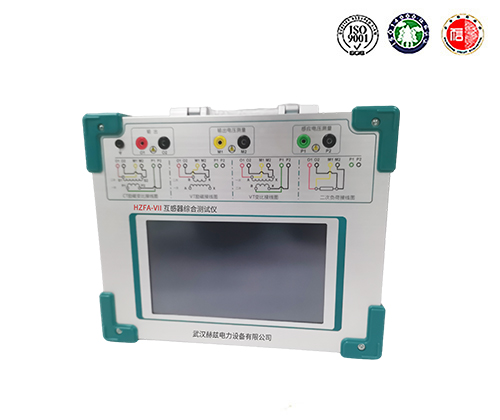

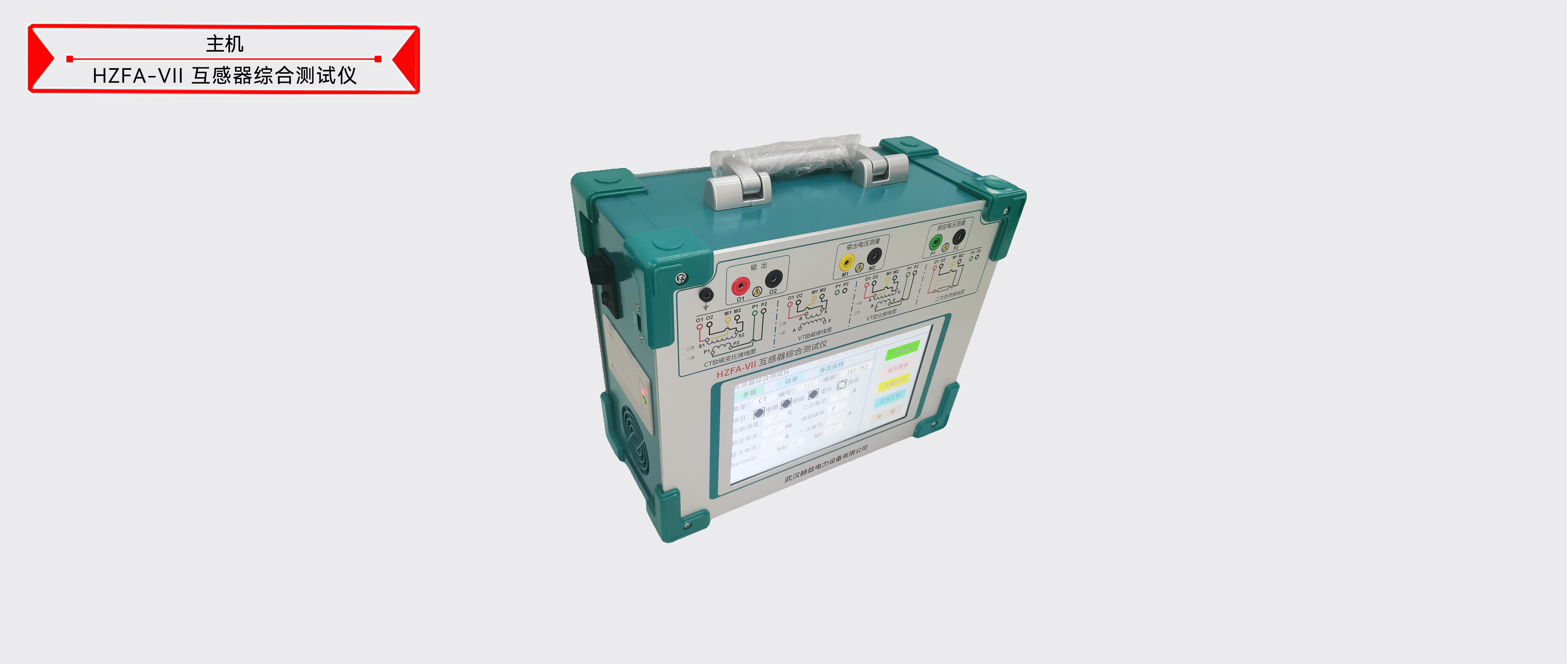

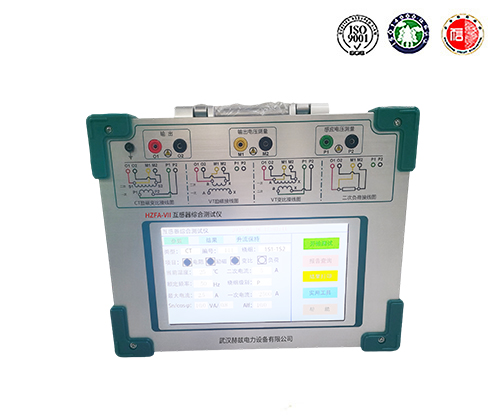

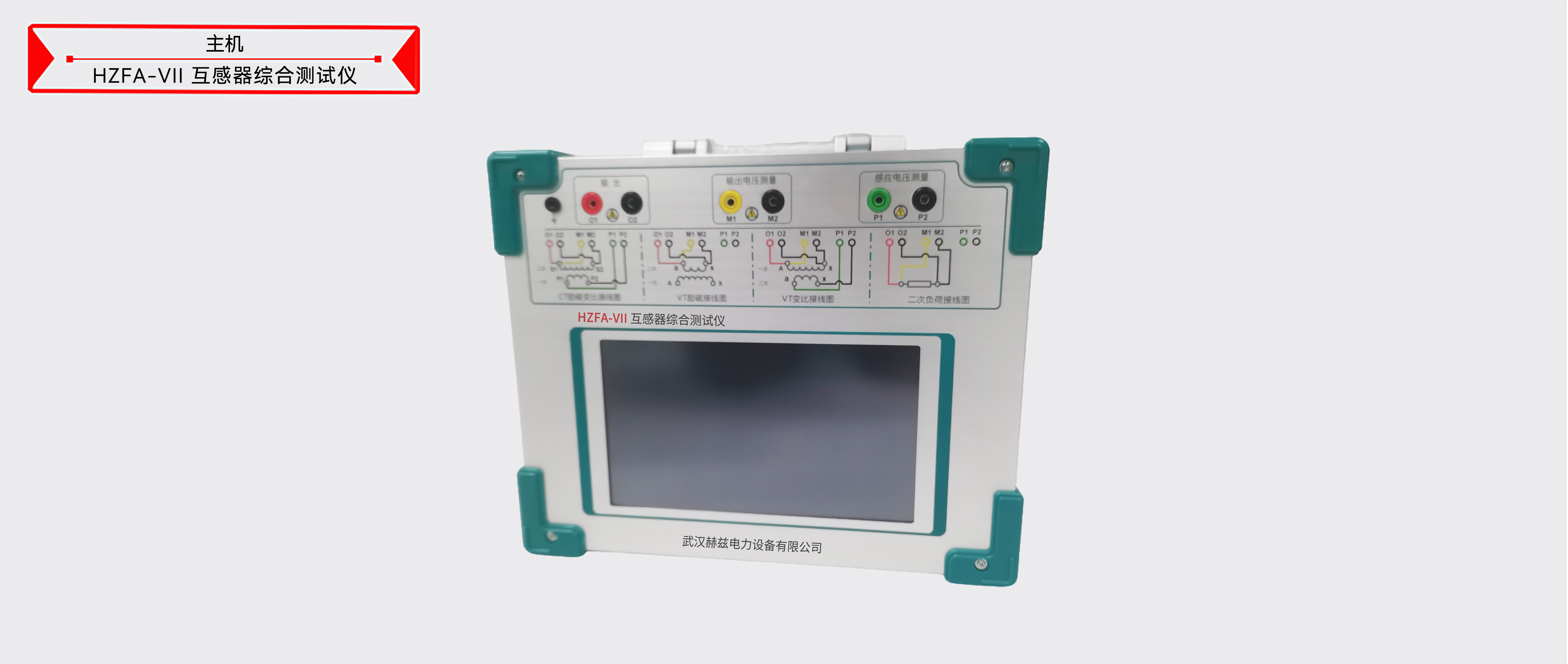

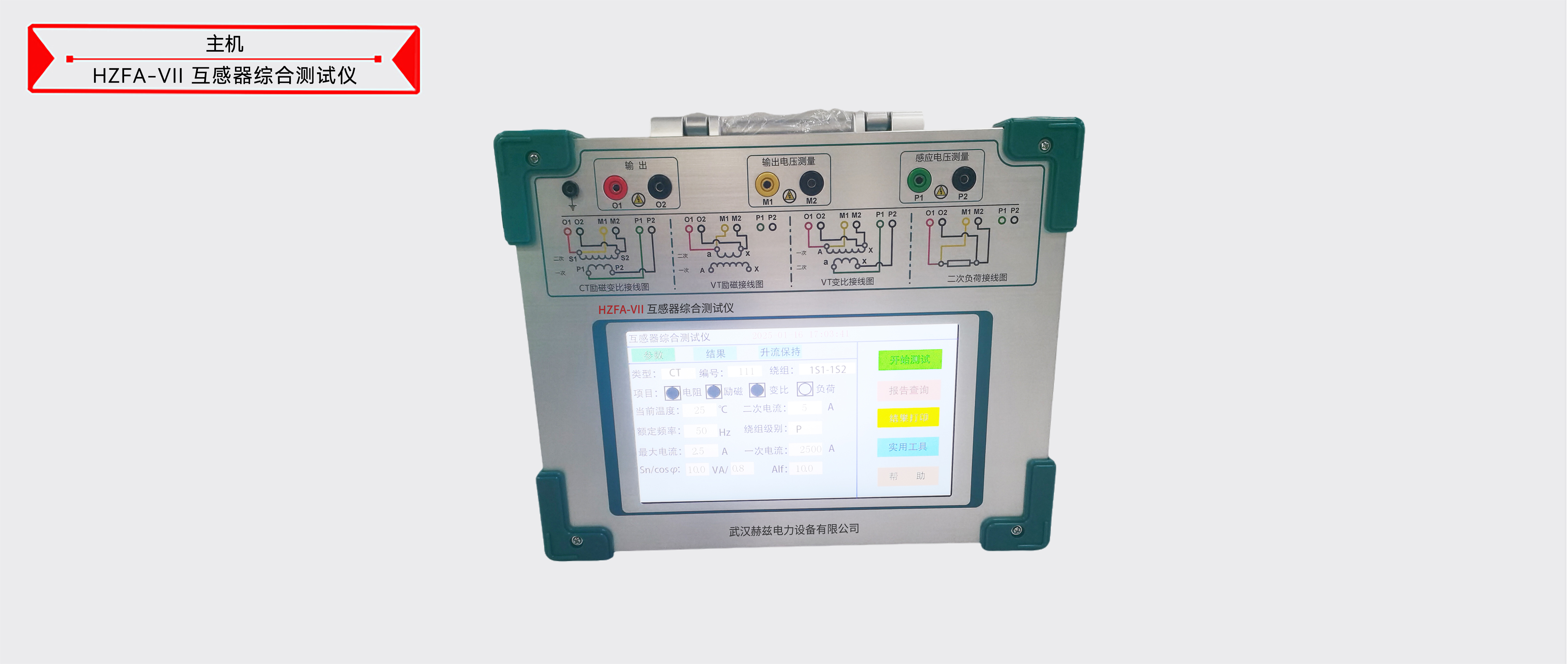

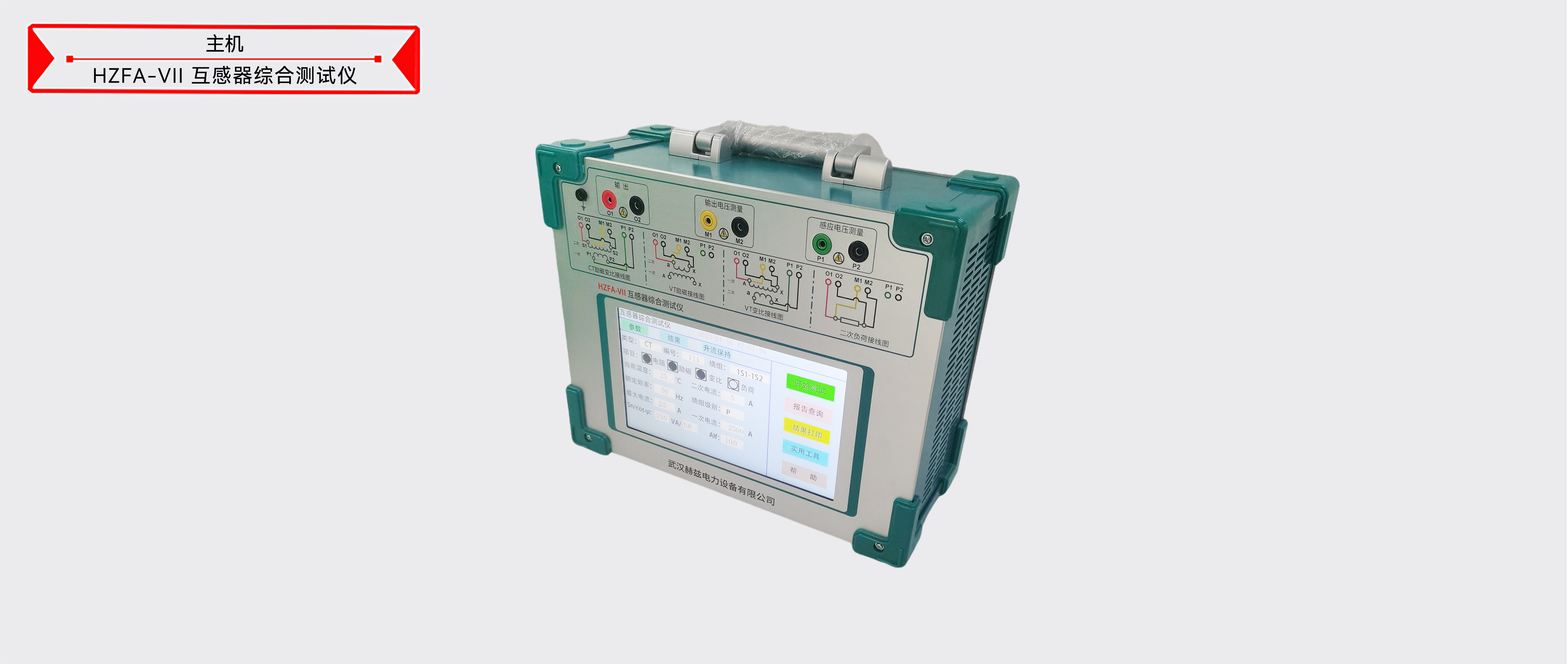

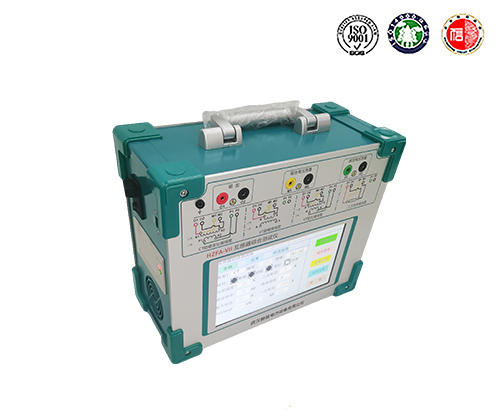

互感器綜合測試儀圖片 ----Picture display



互感器綜合測試儀附件配件 --------Accessories
本產品HZFA-VII互感器綜合測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片互感器綜合測試儀附件...
