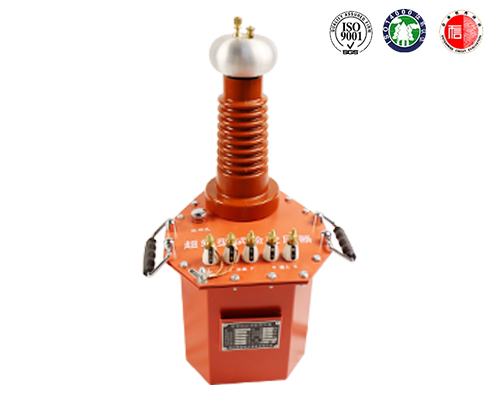

超輕型試驗變壓器簡介 ----Product introduction
超輕型試驗變壓器又稱小型試驗變壓器。超輕型試驗變壓器是依據《試驗變壓器國家標準》、行業標準《JB/T9641-1999》國家電力部門核實通過的一種電力檢測儀器。超輕型試驗變壓器作為高壓試驗設備的主機,與控制系統、調壓器、保護裝置等組合主要適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗。以考核被試品的絕緣水平,并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力
超輕型試驗變壓器參數 ----Technical parameter
| 型號 | 容量 | 高壓電壓(KV) | 高壓電流(mA) | 低壓輸入 | 變比 | 溫升℃ | |||
| YDCZ | (KVA) | AC | DC | AC | DC | 電壓(V | 電流(A) | 高/儀 | 30分鐘 |
| YDCZ-1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| YDCZ-3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| YDCZ-5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
| YDCZ-10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
| YDCZ-20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 500 | 10 |
| YDCZ-30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 500 | 10 |
| YDCZ-40/50 | 40 | 50 | 70 | 800 | 105 | 380 | 105 | 500 | 10 |
| YDCZ-50/50 | 50 | 50 | 70 | 1000 | 100 | 380 | 132 | 500 | 10 |
| YDCZ-10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
| YDCZ-20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 1000 | 10 |
| YDCZ-30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 1000 | 10 |
| YDCZ-40/100 | 40 | 100 | 140 | 400 | 100 | 380 | 105 | 1000 | 10 |
| YDCZ-50/100 | 50 | 100 | 140 | 500 | 100 | 380 | 132 | 1000 | 10 |
| YDCZ-100/100 | 100 | 100 | 140 | 1000 | 100 | 380 | 250 | 1000 | 10 |
| YDCZ-30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 1000 | 10 |
| YDCZ-40/150 | 40 | 150 | 210 | 267 | 100 | 380 | 105 | 1000 | 10 |
| YDCZ-50/150 | 50 | 150 | 210 | 333 | 100 | 380 | 132 | 1000 | 10 |
| YDCZ-100/150 | 100 | 150 | 210 | 667 | 150 | 380 | 263 | 1000 | 10 |
超輕型試驗變壓器功能 ----Product features
1、產品采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封,徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高產品的抗震性
4、所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
5、所有產品均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片
超輕型試驗變壓器附件配件 --------Accessories
本產品YDCZ超輕型試驗變壓器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知
測試線

測試線

測試線

電源線
