大型地網接地電阻測試系統簡介 ----Product introduction
HZDW-II數字式大型地網接地電阻測試儀又名工頻接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表。它采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。儀表測試精準、快速、簡捷、穩定可靠等特點。
大型地網接地電阻測試系統參數 ----Technical parameter
| 功 能 | 接地電阻測量、土壤電阻率測量，跨步電壓測量，分布電勢測量，接觸電壓測量 |
| 接地電阻量程 | 0.030~2.000Ω 誤差：±2%rdg±5dgt |
| 0~20.00Ω 誤差：±2%rdg±5dgt | |
| 0~200.0Ω 誤差：±2%rdg±5dgt | |
| 0~2000Ω 誤差：±2%rdg±5dgt | |
| 接地電阻分辨率 | 0.001Ω |
| 額定測量功率 | 2000W |
| 抗干擾能力 | 抗工頻50Hz電壓50V |
| 基準條件 | 23℃±5℃，70%rh以下 (輔助接地電阻20Ω±10%，對地電壓＜10V) |
| 電 源 | AC 220V 10A (50Hz) |
| 背 光 | 可調節背光亮度 |
| 測量方式 | 四線測試、三線測試、兩線測試 |
| 測量方法 | 接地阻抗：額定電流法， |
| 短路測試電流 | 1A、2A、3A、4A、5A(5檔設置) |
| 土壤電阻率電極間距范圍 | 可設定1m～100m |
| 測試頻率 | 45Hz、55Hz、自動雙頻可選 |
| 短路最大電流 | AC 5A±10% 正弦波 |
| 空載最大電壓 | AC 400V±10% 正弦波 |
| 顯示模式 | 7寸觸控彩屏 |
| 觸 屏 | 是 |
| 測量指示 | 測量進度顯示，測量提示動畫顯示 |
| 儀表尺寸 | 長寬高：540mm×440mm×210mm |
| 標準測試線長 | 紅色15m，黑色15m，黃色10m，綠色10m，黃色1.5m，綠色1.5m各1條 |
| 輔助接地棒 | 800mm 2根200mm 2根 |
| 測量時間 | 接地阻抗：約1分鐘/次 |
| 打印 | 內置熱敏打印機 |
| 打印紙規格 | 57*40mm |
| 數據存儲 | 100組，“保存成功!”存儲指示，顯示“保存失敗,空間已滿!”字符表示存儲已滿 |
| 數據查閱 | 有 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 自動關機 | 無 |
| 功 耗 | 待機: <110W |
| 測量：2000W | |
| 質 量 | 儀表：27 kg |
| 測試線、輔助接地棒、儀表袋：5.5kg | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
大型地網接地電阻測試系統功能 ----Product features
本測試儀輸出最高開路電壓可達400V，最大短路電流可達5A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲100組數據，電阻測量范圍：0.030Ω～2000Ω。可通過熱敏打印機打印出測量數據。
HZDW-II數字式大型地網接地電阻測試儀由主機、測試線、接地棒等組成，具有歷史數據讀取、查閱、保存、打印等功能。
HZDW-II數字式大型地網接地電阻測試儀由主機、測試線、接地棒等組成，具有歷史數據讀取、查閱、保存、打印等功能。

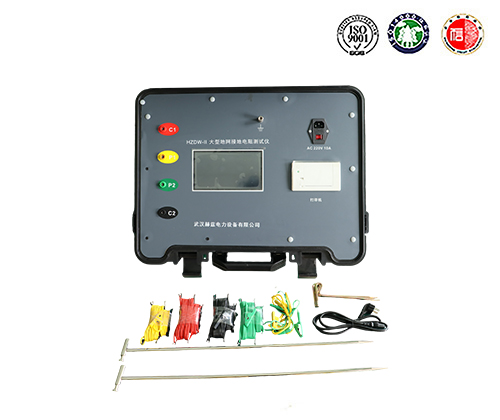

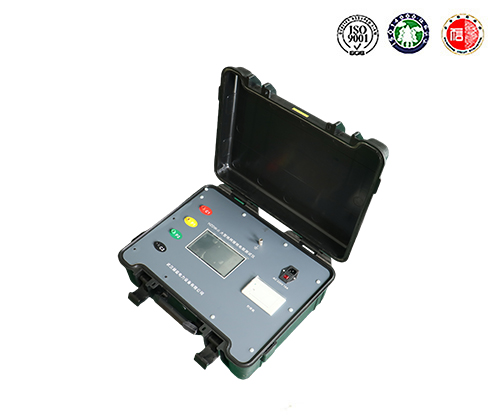

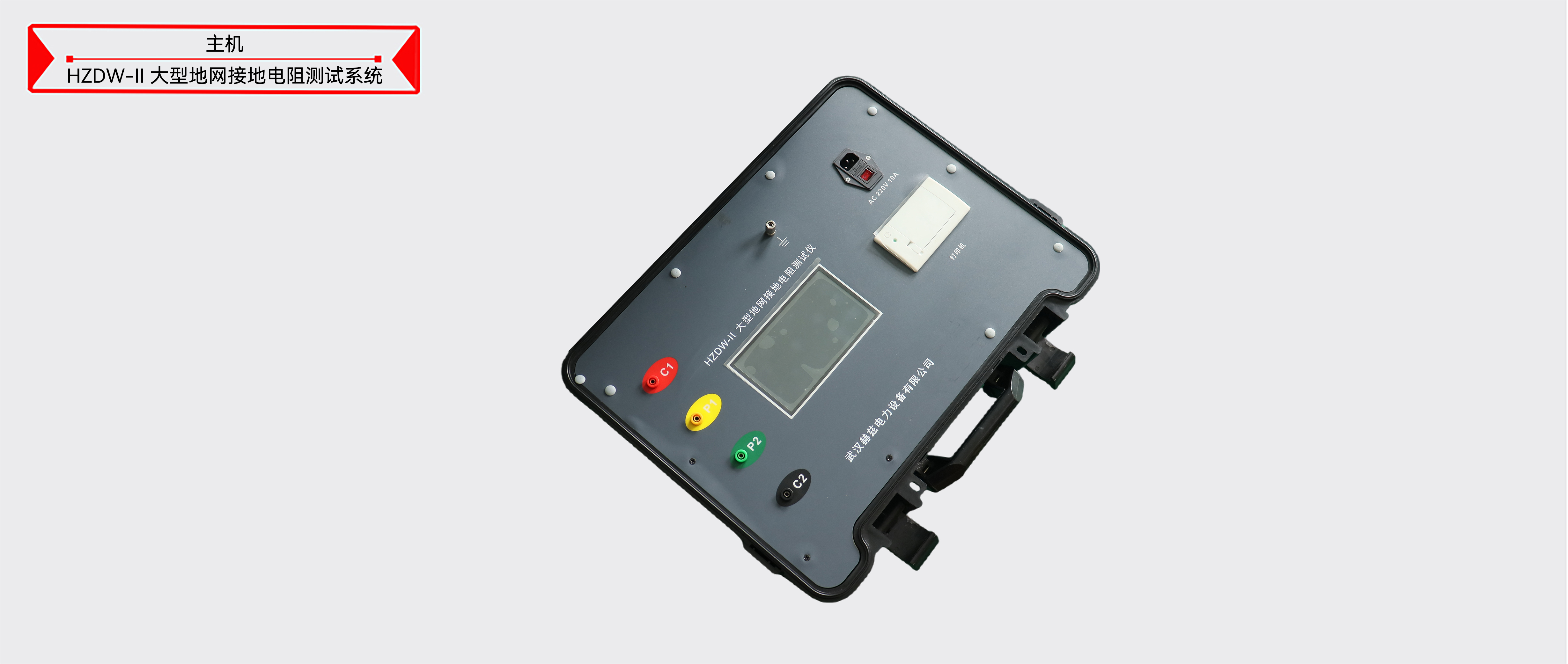

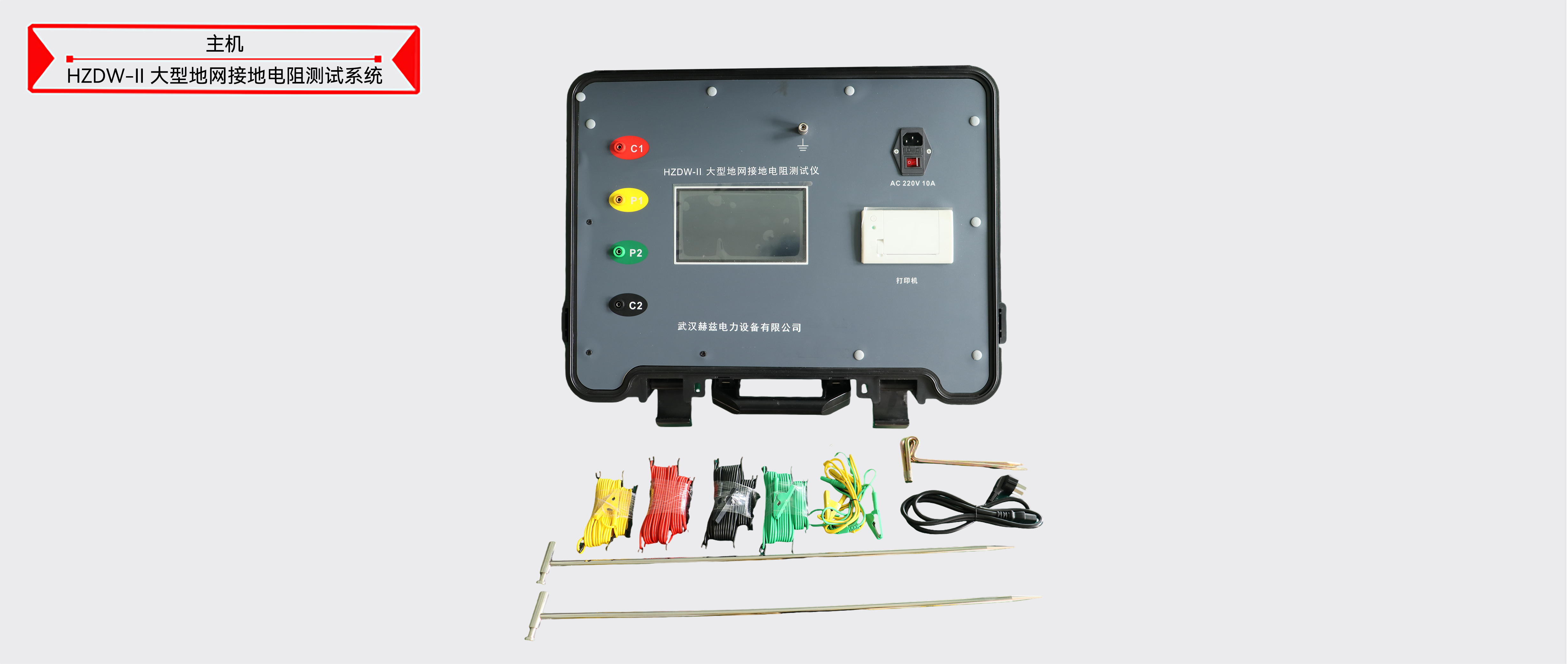

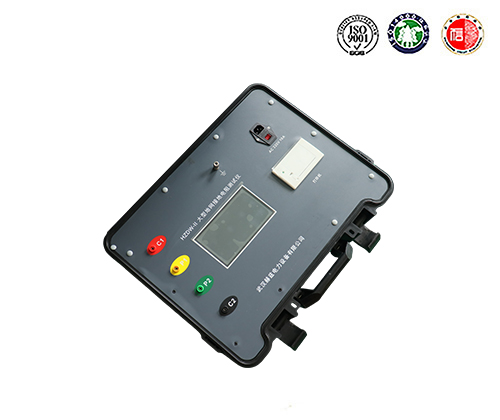

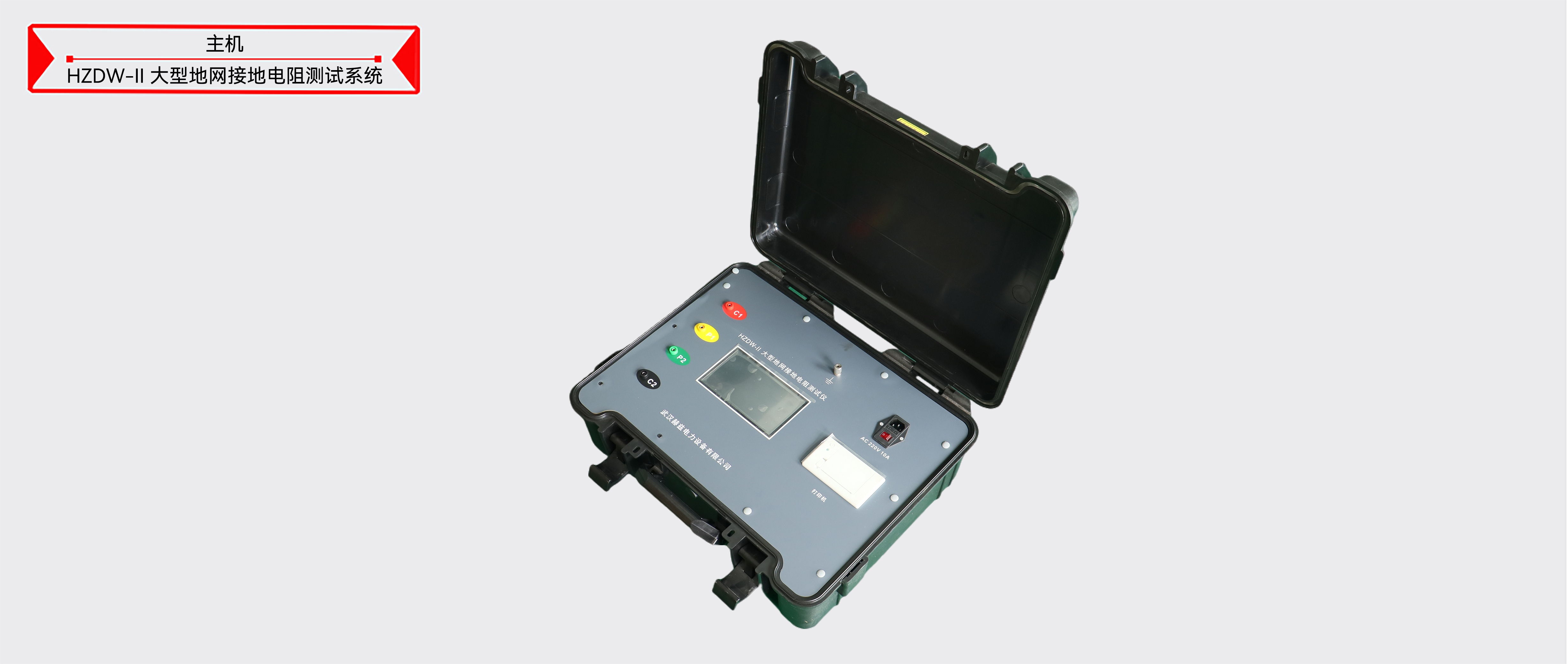

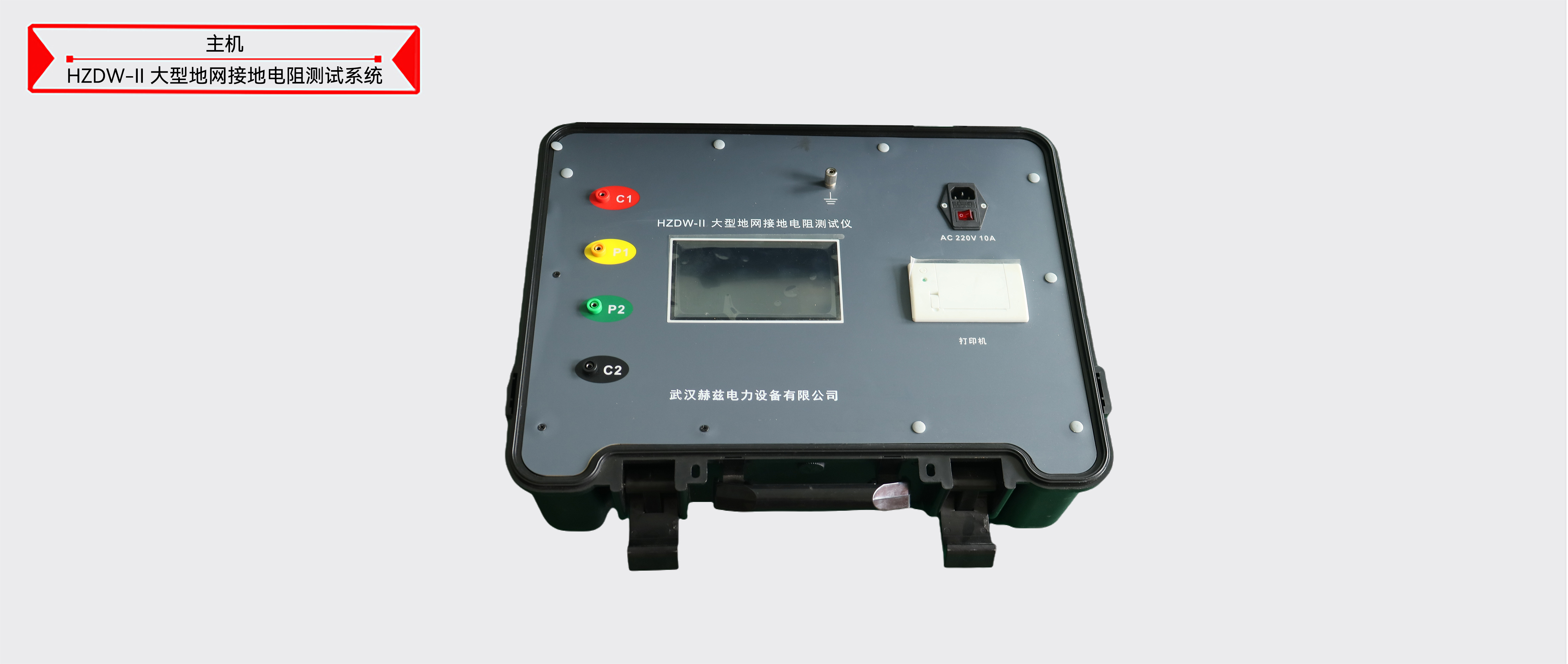

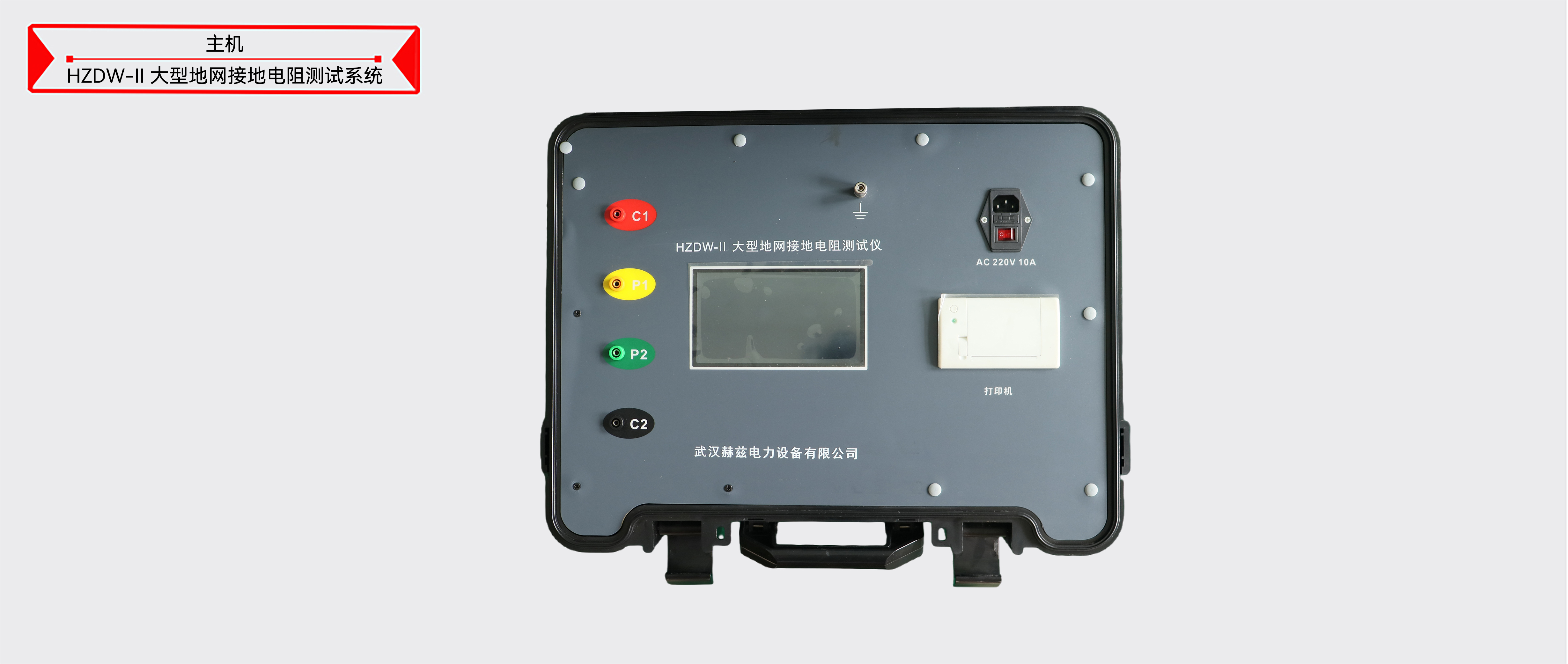

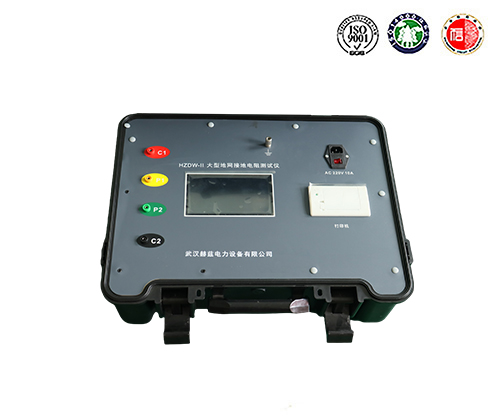

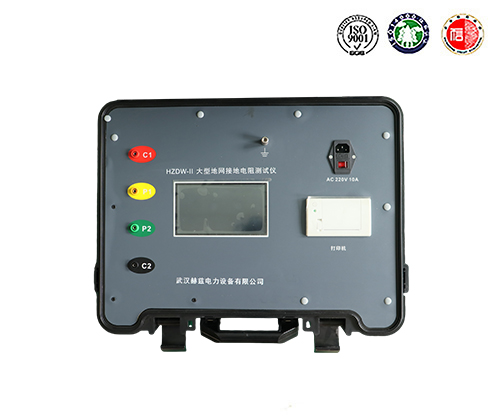

大型地網接地電阻測試系統圖片 ----Picture display
大型地網接地電阻測試系統附件配件 --------Accessories
本產品HZDW-II大型地網接地電阻測試系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片大型地網接地電阻測試系統附件...
