電纜燒穿電橋定位系統簡介 ----Product introduction
HZ-MB10高壓電橋，集燒穿和智能電橋于一體。燒穿功能最高輸出電壓可達60kV，短路電流約600mA，可以快速將高阻故障燒成低阻。智能電橋最大電流約600mA，大大提高了故障定位精度。特別適合于高電壓、大截面、長線路的復雜電纜系統的絕緣故障預定位。
除了部分斷線故障以外，HZ-MB10高壓電橋，可用于所有電纜主絕緣故障定位。
除了部分斷線故障以外，HZ-MB10高壓電橋，可用于所有電纜主絕緣故障定位。
電纜燒穿電橋定位系統參數 ----Technical parameter
| 燒穿功能 | 輸出電壓 | 0～60kV連續可調 |
| 短路電流 | 約600mA | |
| 電橋功能 | 輸出電壓 | 0～3kV |
| 短路電流 | 約600mA | |
| LCD顯示屏幕 | 128×64 | |
| 定位精度 | ±（0.2%·L+1）m | |
| 測試范圍 | 1～50000m | |
| 操作鍵盤 | 一鍵操作 | |
| 電源 | 220V AC±10%，50Hz | |
| 功率 | 1kVA，發電機供電（大于1kW） | |
| 重量 | 裸機：約35.7kg；附件包：7.5kg | |
| 外型尺寸（長×寬×高） | 50cm´31cm´47cm | |
| 工作溫度 | -10℃～+55℃ | |
| 存儲溫度 | -20℃～+70℃ | |
電纜燒穿電橋定位系統功能 ----Product features
1）設備采用開關電源構成高壓恒流源，電壓高，電流穩定。
2）電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位，通過絕緣桿操作電橋。
3）特別定制的四芯帶屏蔽高壓測量電纜，銅網編織屏蔽層可靠接地，使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4）高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。
5）與波反射法相比，電橋法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點。
6）高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位，如具有GIS終端及交叉互聯的復雜高壓電纜絕緣故障定位，在不拆除GIS開關也無需首尾直連交叉互聯的情況下快速完成定位。
2）電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位，通過絕緣桿操作電橋。
3）特別定制的四芯帶屏蔽高壓測量電纜，銅網編織屏蔽層可靠接地，使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4）高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。
5）與波反射法相比，電橋法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點。
6）高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位，如具有GIS終端及交叉互聯的復雜高壓電纜絕緣故障定位，在不拆除GIS開關也無需首尾直連交叉互聯的情況下快速完成定位。

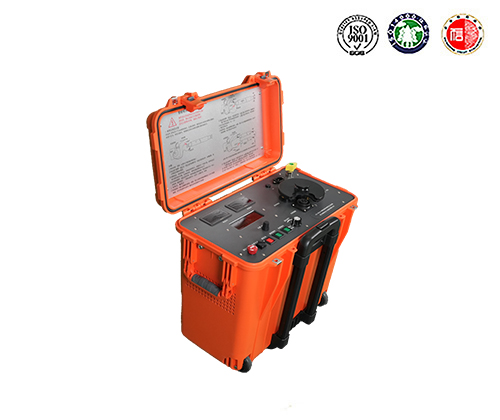

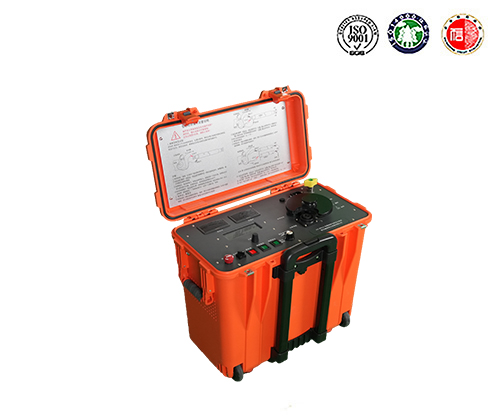

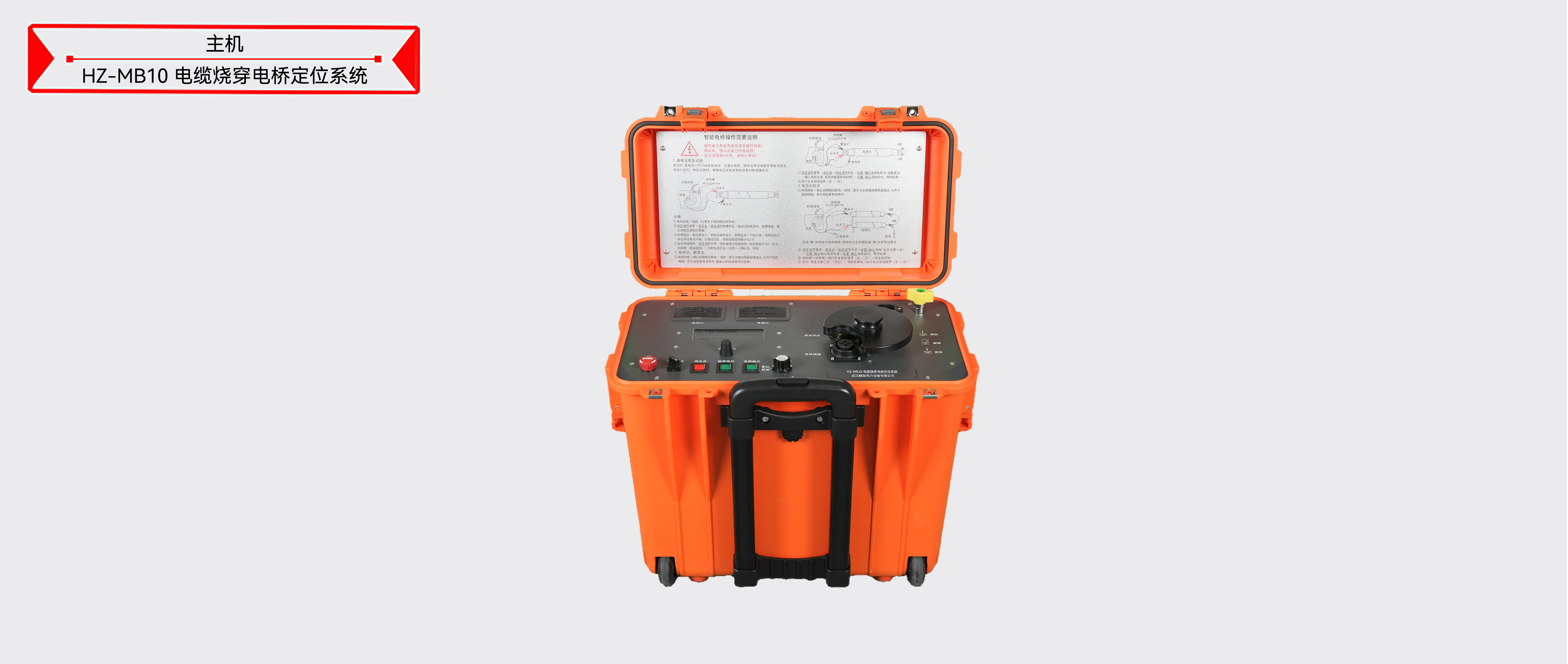

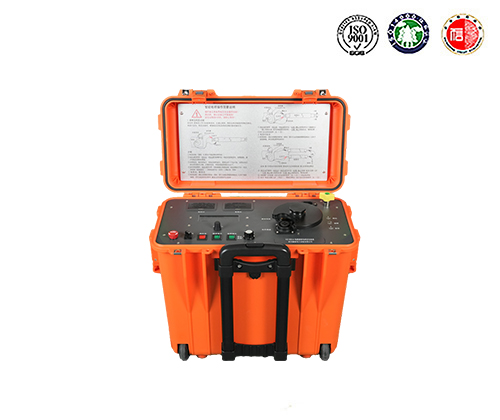

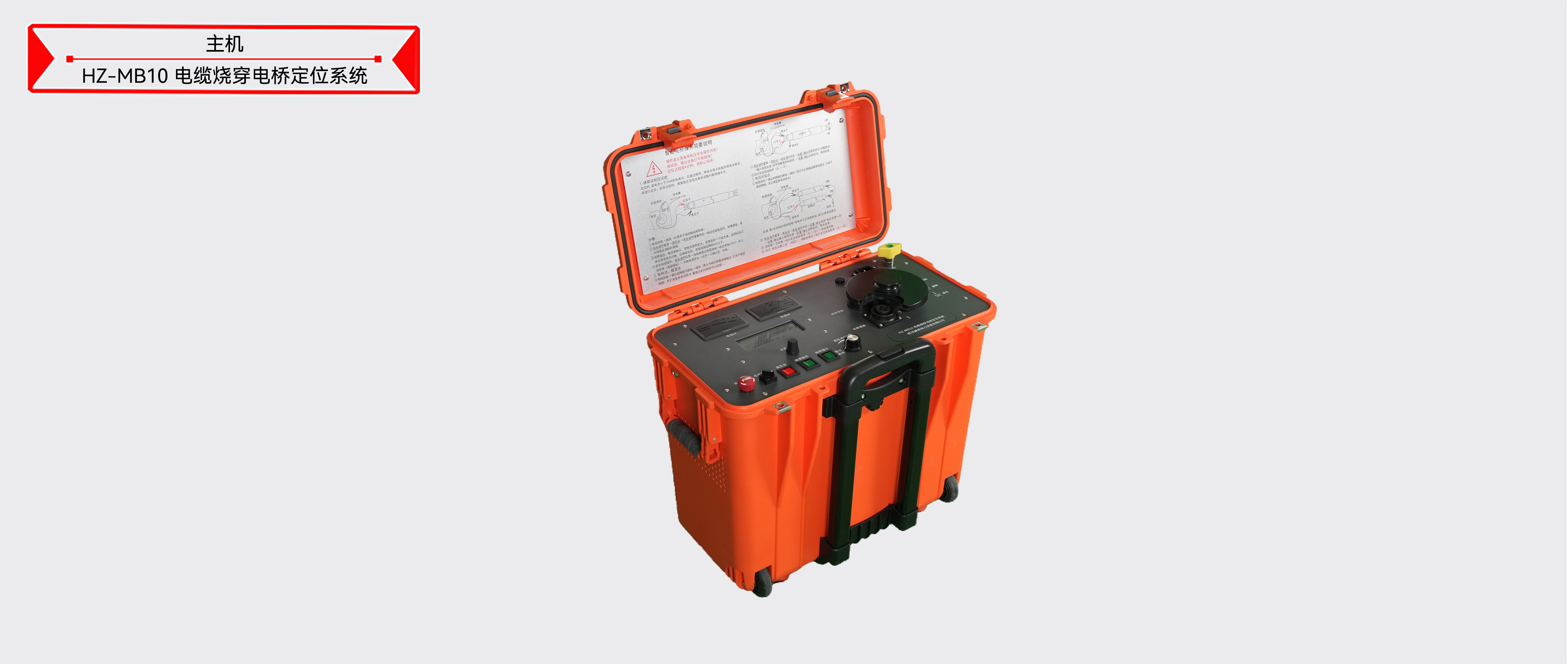

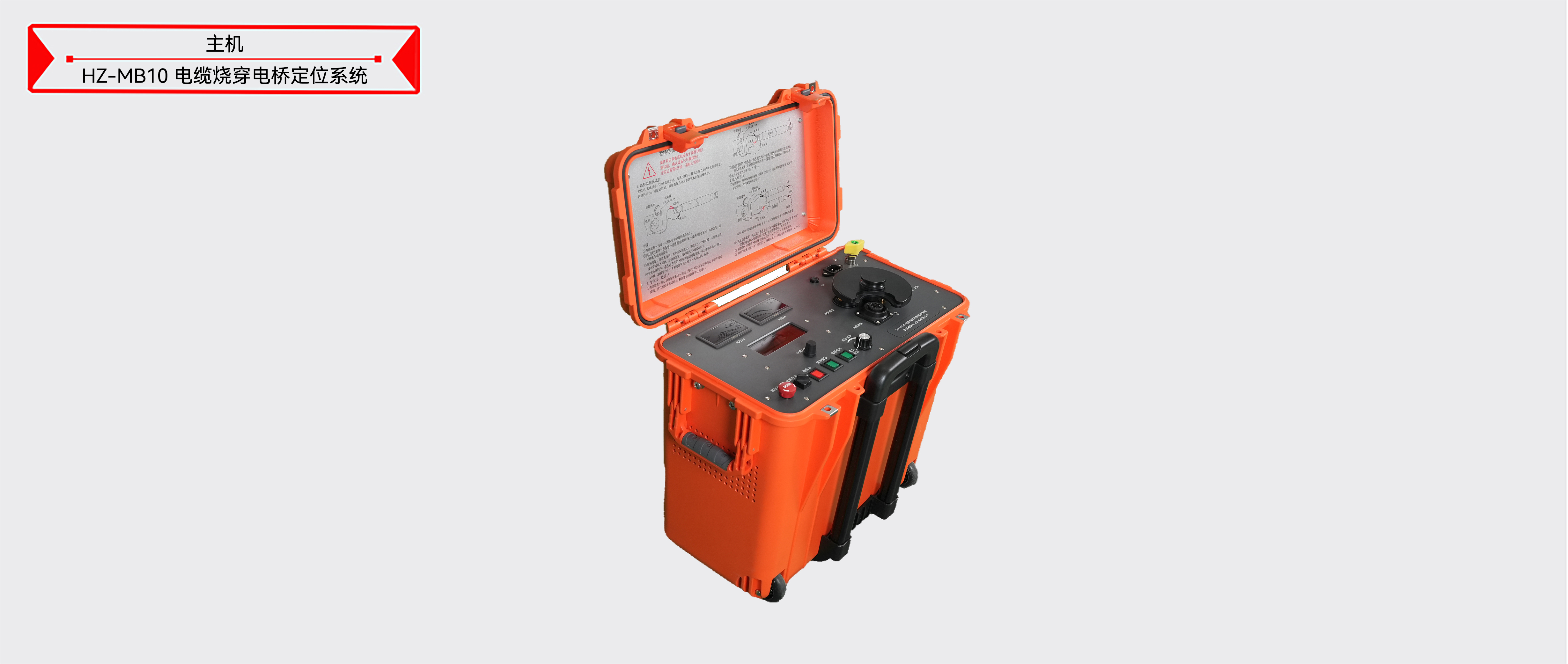

電纜燒穿電橋定位系統圖片 ----Picture display
電纜燒穿電橋定位系統附件配件 --------Accessories
本產品HZ-MB10 電纜燒穿電橋定位系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片電纜燒穿電橋定位系統附件...
