說明武漢赫茲電力設備有限公司承諾所售每一臺「電能質量分析儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 電能質量分析儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
電能質量分析儀簡介 ----Product introduction
電能質量分析儀參數 ----Technical parameter
測試功能：波形實時顯示（4路電壓/4路電流）；電壓和電流真有效值；電壓直流成份；電流和電壓峰值；電流和電壓一段時間內的最大/最小值；相量圖顯示；各相諧波的測量，達50次諧波；柱形圖顯示各相電流和電壓的諧波比；總諧波失真度（THD）的計算；各相有功/無功/視在功率值及總值；各相有功/無功/視在電能值及總值；變壓器K因數計算；COSφ位移功率因數（DPF）和功率因數（PF）的計算；閃變計算；三相不平衡計算（電壓和電流）
捕捉和監測功能：可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。
啟動電流監測：可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
記錄存儲功能：可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔1分鐘記錄一次，約可以記錄300天）
告警功能：可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。
截屏功能：在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖
通訊功能：通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
設置功能：用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
中/英文幫助菜單：操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
捕捉和監測功能：可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。
啟動電流監測：可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
記錄存儲功能：可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔1分鐘記錄一次，約可以記錄300天）
告警功能：可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。
截屏功能：在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖
通訊功能：通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
設置功能：用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
中/英文幫助菜單：操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
| 電 源 | DC 9.6V，4500mAh 可充鋰電池，外接充電器；工作電流約490mA，電池連續工作約8小時 | ||
| 電池電量指示 |  電池符號5格 顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
||
| 顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm | ||
| 電流測試 | 電流傳感器：008B；040B；068B；300F（選購） | ||
| 電壓測試 | 線電壓：1.0V～2000V；相電壓：1.0V～1000V | ||
| 電量電能參數 | W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah | ||
| 通道數 | 4路電壓，4路電流 | ||
| 三相不平衡度 | 有 | 啟動電流模式 | 有，100秒 |
| 頻 率 | 40Hz～70Hz | 峰 值 | 有 |
| 諧 波 | 有，0～50次 | 相量圖顯示 | 自動 |
| 總諧波失真 | 有，0～50次，各相 | 截圖容量 | 60個 |
| 暫態記錄組數 | 150組 | 菜單語言 | 中文、英文 |
| 電壓閃變 | 有 | 通訊接口 | USB |
| 記 錄 | 300天（同時記錄20個參數，每1分鐘記錄1點） | ||
| 最小/最大記錄值 | 有，可測一段時間內的最大最小值 | ||
| 告 警 | 40種不同類型參數選擇，12800組告警日志 | ||
| 自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機 | ||
| 在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 | |||
| 背光功能 | 有，適合昏暗場所及夜間使用 | ||
| 儀表尺寸 | 長寬厚：240mm×170mm×68 mm | ||
| 儀器質量 | 約9.2kg(含包裝及全套電流鉗) | ||
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ | ||
| 適合安規 | IEC 61010 1000V CAT III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 | ||
| 隨機附件 | 主機：1臺；工具包：1件；表筆測試線：5條（黃，綠，紅，黑，藍各1條）；鱷魚夾：5個； 充電器：1個；2G內存卡：1個；電流傳感器：選購（300F電流鉗含電池） |
||
電能質量分析儀功能 ----Product features
1）對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2）多款電流傳感器提供選擇，應對各種場所。
3）4通道電流、4通道電壓測量，同時捕捉和記錄電量參數、波形，為你提供工作所需的全部電能質量信息。
2）多款電流傳感器提供選擇，應對各種場所。
3）4通道電流、4通道電壓測量，同時捕捉和記錄電量參數、波形，為你提供工作所需的全部電能質量信息。

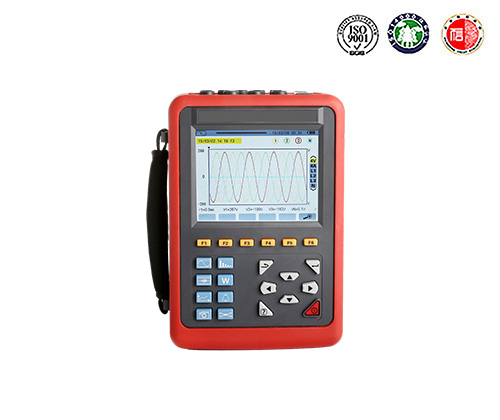

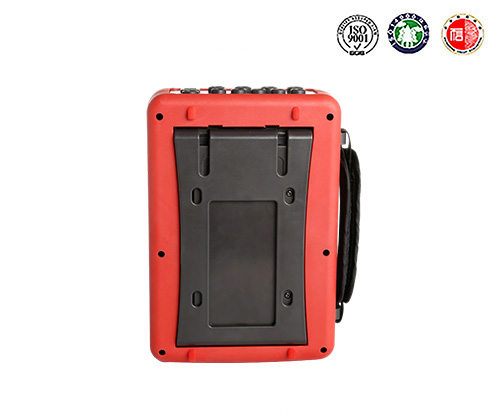

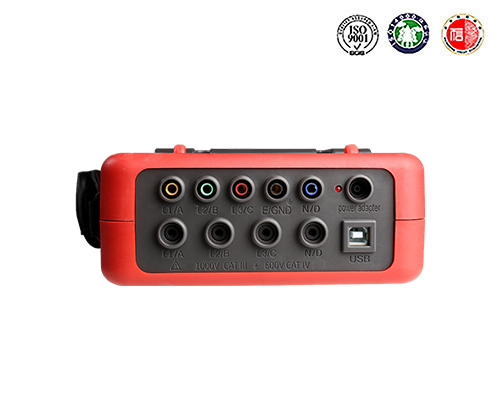

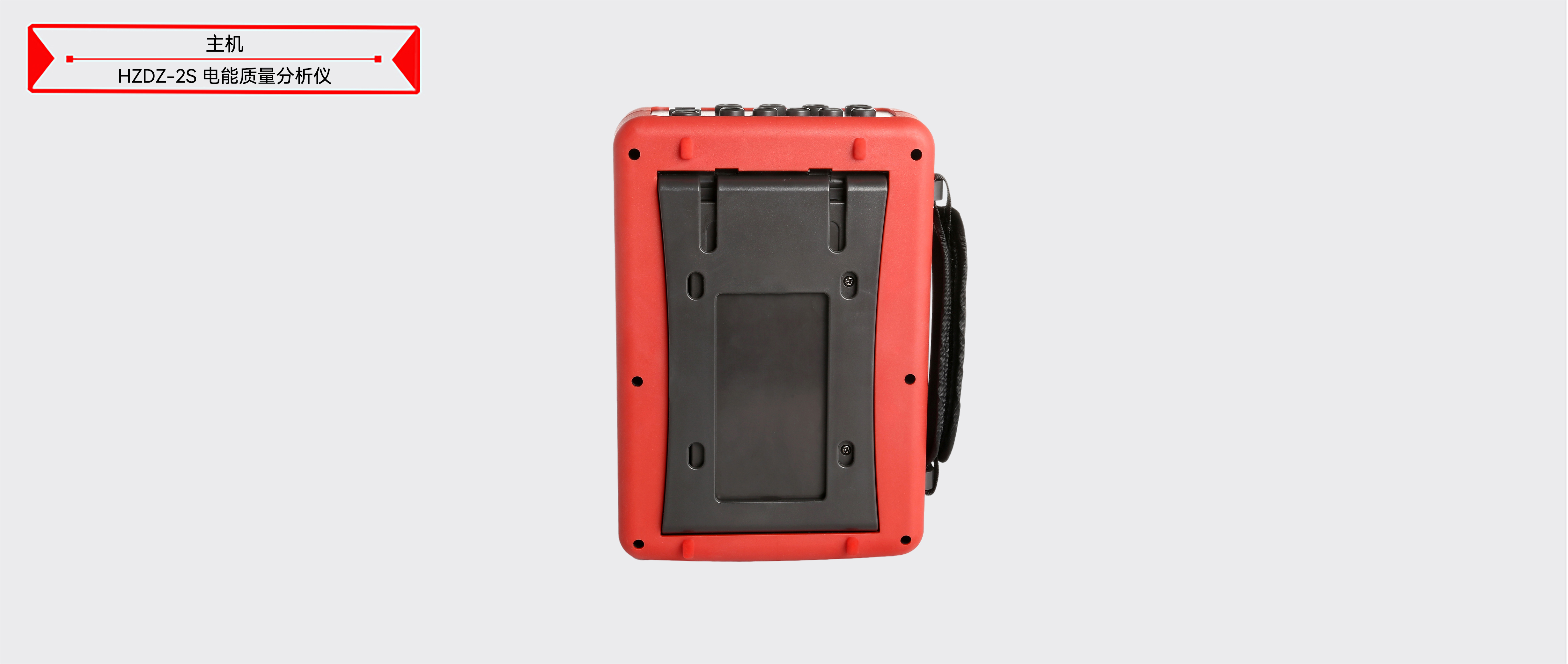

電能質量分析儀圖片 ----Picture display

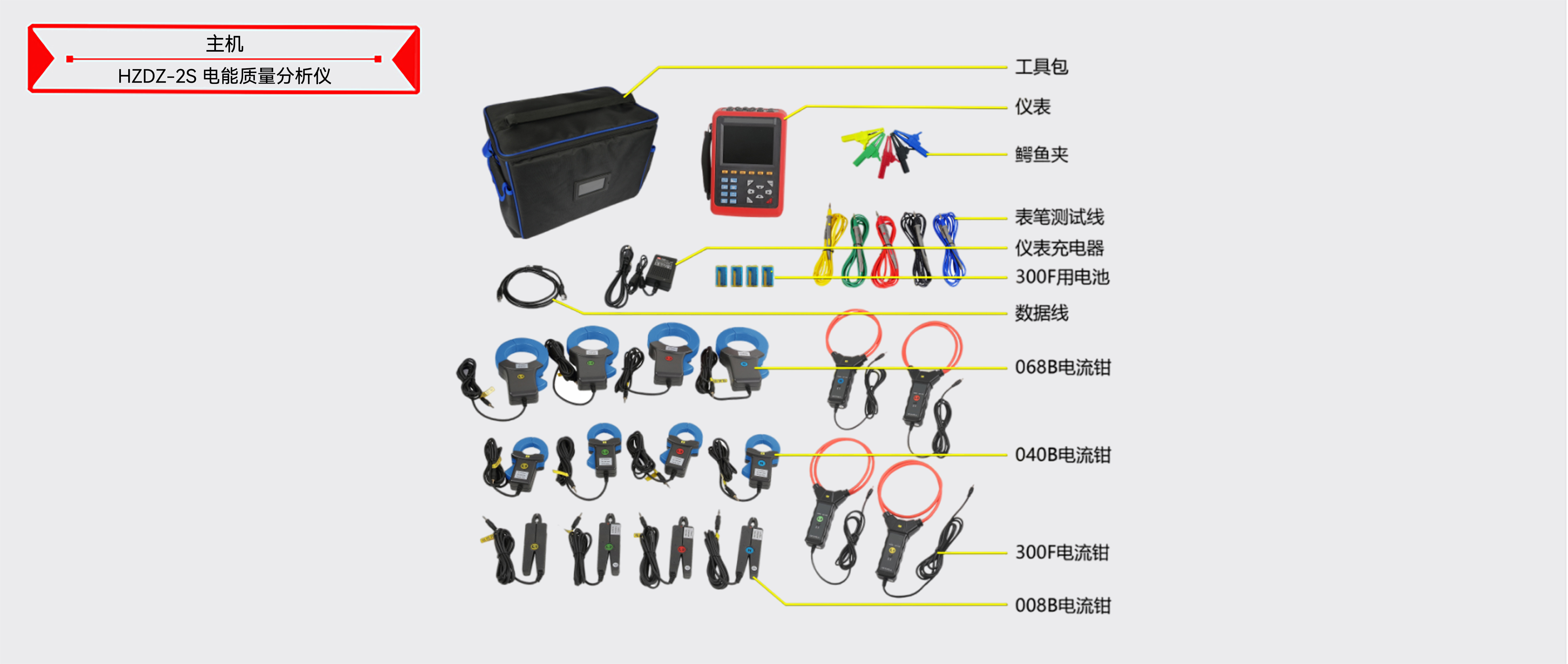

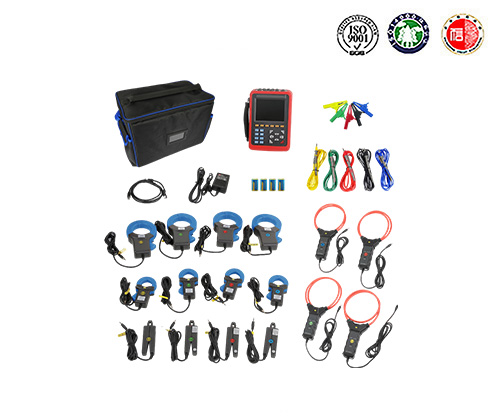

電能質量分析儀附件配件 --------Accessories
本產品HZDZ-2S電能質量分析儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片電能質量分析儀附件...
