觸頭壓力測試儀簡介 ----Product introduction
HZKYL-2S觸頭壓力測試儀適用于高低壓隔離開關、梅花觸頭、SF6負荷開關、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等的觸頭接觸壓力的測量。與現有的間接測量方法相比,本測試儀具有測量直觀準確,測量時不需交流電源,操作簡便快捷等優點。測試儀廣泛應用在上述開關觸頭的制造廠、高低壓開關柜生產廠以及各種高低壓開關和開關柜的運行現場。開關觸頭的接觸壓力是主回路導電性能好壞的重要判定參數,是主回路隔離觸頭在運行時能否耐受沖擊電流,滿負荷運行時溫升是否合格的重要影響因素。
HZKYL-2S觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠,定期檢測主回路觸頭接觸壓力是保證生產安全的重要措施。
HZKYL-2S觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠,定期檢測主回路觸頭接觸壓力是保證生產安全的重要措施。
觸頭壓力測試儀參數 ----Technical parameter
三、軟件
本儀器可通過USB連接線與PC相連,通過配套的軟件包實現無限量存儲、傳遞、追遡測試曲線數據。具體操作如下:
2.軟件數據格式:
使用USB通用串行通訊總線接口與外部控制設備通訊,傳輸波特率為4800bps~230400bps。
通訊協議:
波特率設定范圍:4800-230400bps,格式:8位數據長度,1位起始位,1位停止位,無校驗位。 輸出數據為ASCII碼,共12字節,由7位數據碼+3位單位碼+0X0D+0X0A組成。
例如:儀表顯示0.01Kg= 20 20 20 30 2E 30 31 6B 67 20 0D 0A
3.10N= 20 20 20 33 2E 31 30 4E 20 20 0D 0A
上位機發送數據的基本格式為:
指令碼+0X0D+0X0A 共3個字節

例如:上位機發置零 Z+0X0D+0X0A共三個字節 即 5A 0D 0A
注:此協議只為說明通訊格式,其中部分指令代碼會有變更,使用中發現錯誤請與供應商聯系,索取最新協議。
本儀器可通過USB連接線與PC相連,通過配套的軟件包實現無限量存儲、傳遞、追遡測試曲線數據。具體操作如下:
- 系統運行的環境:
| 硬件 | 最低配置 | 適用操作系統 | Windows 2000或以上的版本 |
| CPU | Pentium 100及以上 | ||
| 內存 | 128M | 數據導出支持 | Microsoft Office Excel 2000或以上版本,不支持WPS |
| 驅動器 | CD-RO或DVD-ROM | ||
| 硬盤 | 100M以上自由空間 |
2.軟件數據格式:
使用USB通用串行通訊總線接口與外部控制設備通訊,傳輸波特率為4800bps~230400bps。
通訊協議:
波特率設定范圍:4800-230400bps,格式:8位數據長度,1位起始位,1位停止位,無校驗位。 輸出數據為ASCII碼,共12字節,由7位數據碼+3位單位碼+0X0D+0X0A組成。
例如:儀表顯示0.01Kg= 20 20 20 30 2E 30 31 6B 67 20 0D 0A
3.10N= 20 20 20 33 2E 31 30 4E 20 20 0D 0A
上位機發送數據的基本格式為:
指令碼+0X0D+0X0A 共3個字節

例如:上位機發置零 Z+0X0D+0X0A共三個字節 即 5A 0D 0A
注:此協議只為說明通訊格式,其中部分指令代碼會有變更,使用中發現錯誤請與供應商聯系,索取最新協議。
觸頭壓力測試儀功能 ----Product features
1、2.8寸TFT真彩色顯示屏;方向按鍵、顯示屏幕可180°翻轉;
2、內置實時時鐘;USB數據接口,支持熱插拔;
3、峰值、實時值、和測試過程曲線同屏顯示,可監控和追溯測試全過程;
4、斷裂報警值、斷裂報警死區/上下限偏差值自由設定;斷裂/限內/限外報警任意選擇;達到報警值后,蜂鳴器、顯示屏同時提示報警,標配兩路集電極開路式電平輸出,可以直接驅動直流12V繼電器或電磁閥等執行機構,每路驅動電流50mA,使用輸出口時,請連接電源適配器使用。
5、三種單位N、kg、lb自動換算,并可自動換算強度單位kpa;
6、具有峰值保持功能、峰值自動解除及解除時間可設定;
7、可永久保存100組測試報告和曲線,測試報告內容有測試時間、峰值、谷值平均值等,追溯測試全過程;并可通過上位機軟件導出報告和曲線對應的源數據。
8、可任意設置無操作自動關機、自動背光等省電功能;
9、中/英切換;內置圖文說明、各種操作直觀明了;
10、通過PC配套專用的測試軟件,可無限存儲、傳遞、追溯測試曲線數據;
11、可選配定各尺寸測試頭。
2、內置實時時鐘;USB數據接口,支持熱插拔;
3、峰值、實時值、和測試過程曲線同屏顯示,可監控和追溯測試全過程;
4、斷裂報警值、斷裂報警死區/上下限偏差值自由設定;斷裂/限內/限外報警任意選擇;達到報警值后,蜂鳴器、顯示屏同時提示報警,標配兩路集電極開路式電平輸出,可以直接驅動直流12V繼電器或電磁閥等執行機構,每路驅動電流50mA,使用輸出口時,請連接電源適配器使用。
5、三種單位N、kg、lb自動換算,并可自動換算強度單位kpa;
6、具有峰值保持功能、峰值自動解除及解除時間可設定;
7、可永久保存100組測試報告和曲線,測試報告內容有測試時間、峰值、谷值平均值等,追溯測試全過程;并可通過上位機軟件導出報告和曲線對應的源數據。
8、可任意設置無操作自動關機、自動背光等省電功能;
9、中/英切換;內置圖文說明、各種操作直觀明了;
10、通過PC配套專用的測試軟件,可無限存儲、傳遞、追溯測試曲線數據;
11、可選配定各尺寸測試頭。

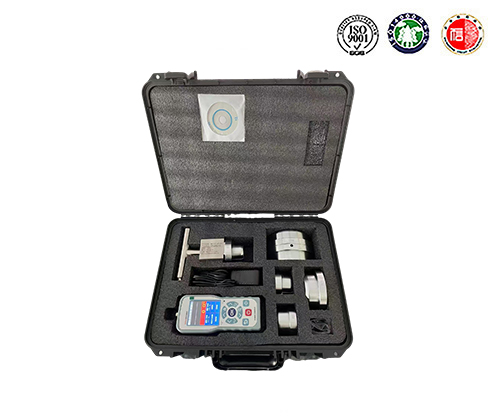

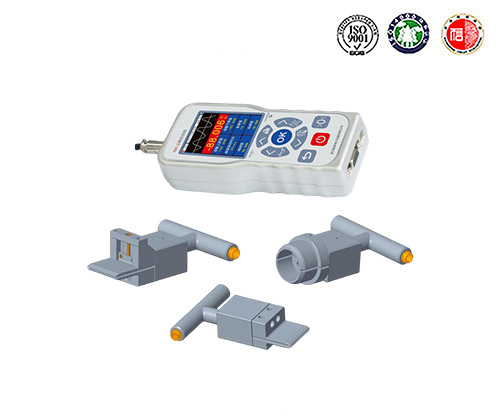

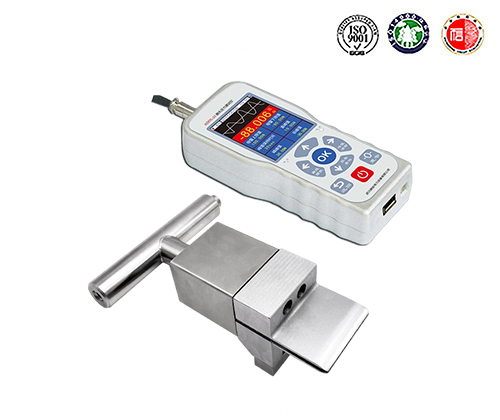

觸頭壓力測試儀圖片 ----Picture display

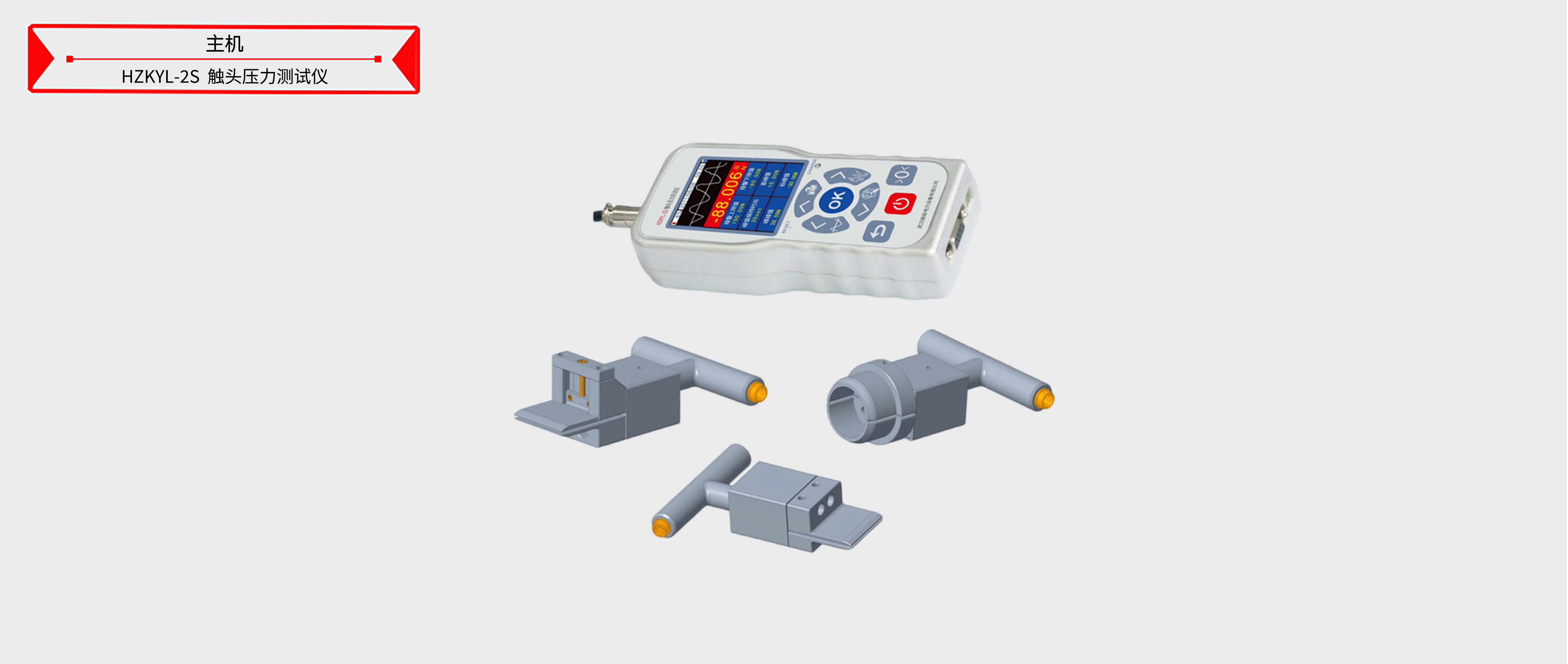

觸頭壓力測試儀附件配件 --------Accessories
本產品HZKYL-2S觸頭壓力測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片觸頭壓力測試儀附件...
