手推車式電纜故障測試儀簡介 ----Product introduction
HZGZ-A50手推車電纜故障測試儀是我公司長期致力于電力電纜故障測試領域,為了迎合電力行業的快速發展,結合多方面的經驗、潛心研究,將傳統、獨立的電纜故障測距、一體化高頻高壓電源、多次脈沖產生器、自動放電等獨立單元高度集成于一體的推車式電纜故障測試系統,該系統測距單元巧妙嵌入、高壓設計緊湊安全,內置單元抗干擾性強。該系統用于電力電纜各類故障距離粗測試、故障精確定點,測試軟件實現自動識別卡位讀取故障距離,真正使得電纜故障的測試擁有輕便、簡單、高效、安全等優點,為電力電纜故障的快速測試提供便利。
手推車式電纜故障測試儀參數 ----Technical parameter
1、外形尺寸:530(L)*430(W)*960(H)mm ;
2、重量:£90Kg;
3、輸入電源:AC220V±10%、50Hz;
4、充電適配器:DC16.8V;
1、故障測試單元:
優勢特點:
1)采用12.1in大屏,旋鈕鼠標操控,高亮液晶顯示,適應戶外陽光下使用,鋰電供電、方便現場測試。工程塑料機箱,防震防潮,具有極強的穩定性。
2)閃測儀帶WIFI模塊及SIM接口可實現移動終端無線對測量數據遠程傳輸和技術支持,采用集成化通信技術,采集信號穩定,主機可自動選擇最低3.125MHz、最高達400MHz的八種采樣頻率,自適應脈寬,能滿足不同長度電纜的測試要求。
3)軟件實現低壓脈沖法、沖閃電流法、多次脈沖法三種自動貼換,接線簡單,測試直觀;測試波形拐點的全自動識別搜索,波形故障拐點自動卡位,故障距離自動讀取并顯示。
4)波形同屏三區顯示波形,同屏隨機顯示十個實測波形供選擇,同時實現自動和手動處理兩種模式波形卡位驗證,具有測試波形數據存儲回放分析功能。
5)獨特的多次脈沖法產生器設計,一次放電可得十次低壓短路脈沖波形,自動優選標準波形,大大降低了大振蕩的干擾
6)精確定點儀采用靜噪濾波雙選技術,可直接數字同步顯示測試點與故障點距離的變化,定點同時檢測電纜路徑走向。
7)精確定點儀可支持手機APP,通過藍牙Bluetooth連接手機和耳機,實現一個探頭兩人同時快速定點。
8)專業的電纜快測APP支持隨時隨地遠程協助用戶分析波形、案例共享、教學培訓、模擬考試等。
技術參數:
1)可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類主絕緣故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2)顯示方式:12.1英寸工業級液晶屏(Linux操作系統)。
3)存儲空間:32G電子盤。
4)語言:中文、英文、俄文三種語言切換。
5)測試方法:低壓脈沖法、高壓沖閃法、多次脈沖法三種。
6)操作方式:觸摸屏加光電旋鈕雙操作(觸屏功能選配 )。
7)脈沖寬度/脈沖幅值(100ns~10μs, 120V)。
8)增益調節(-20…+40dB)。
9)輸出阻抗匹配(120 歐姆)。
10)閃測儀帶WIFI模塊及SIM接口可實現測試數據遠程傳輸。
11)測試距離:5m-100km。
12)最短測試距離(盲區):5米。
13)精確定點誤差:±0.2m。
14)測試誤差:系統誤差小于±1%。
15)多次脈沖產生器:沖擊電壓≤40kV。
16)分辨率:v/(2f)米。(v:傳播速度m/μs;f:采樣頻率MHz)。
17)采樣頻率:400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18)電源與功耗:AC220V±10%,不大于15W;DC12V(7AH)不大于20W。
19)待機時間:可連續使用6小時左右。
2、高頻高壓電源單元:
本單元主要用于對220kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用。
1)輸出方式:脈沖輸出、直流輸出
2)輸出電壓:負壓,≤32kV
3)工作電流:≤10A
4)工作模式:單次脈沖、連續脈沖、直流輸出
5)內置電容:4uF/32kV
6)放電能量:≤2048J
7)脈沖周期:4s~9s自適應
8)自動放電:停機自動放電
9)工作電源:工頻220V±10%
10)顯示屏幕:800×480分辨率觸摸顯示屏
2、重量:£90Kg;
3、輸入電源:AC220V±10%、50Hz;
4、充電適配器:DC16.8V;
1、故障測試單元:
優勢特點:
1)采用12.1in大屏,旋鈕鼠標操控,高亮液晶顯示,適應戶外陽光下使用,鋰電供電、方便現場測試。工程塑料機箱,防震防潮,具有極強的穩定性。
2)閃測儀帶WIFI模塊及SIM接口可實現移動終端無線對測量數據遠程傳輸和技術支持,采用集成化通信技術,采集信號穩定,主機可自動選擇最低3.125MHz、最高達400MHz的八種采樣頻率,自適應脈寬,能滿足不同長度電纜的測試要求。
3)軟件實現低壓脈沖法、沖閃電流法、多次脈沖法三種自動貼換,接線簡單,測試直觀;測試波形拐點的全自動識別搜索,波形故障拐點自動卡位,故障距離自動讀取并顯示。
4)波形同屏三區顯示波形,同屏隨機顯示十個實測波形供選擇,同時實現自動和手動處理兩種模式波形卡位驗證,具有測試波形數據存儲回放分析功能。
5)獨特的多次脈沖法產生器設計,一次放電可得十次低壓短路脈沖波形,自動優選標準波形,大大降低了大振蕩的干擾
6)精確定點儀采用靜噪濾波雙選技術,可直接數字同步顯示測試點與故障點距離的變化,定點同時檢測電纜路徑走向。
7)精確定點儀可支持手機APP,通過藍牙Bluetooth連接手機和耳機,實現一個探頭兩人同時快速定點。
8)專業的電纜快測APP支持隨時隨地遠程協助用戶分析波形、案例共享、教學培訓、模擬考試等。
技術參數:
1)可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類主絕緣故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2)顯示方式:12.1英寸工業級液晶屏(Linux操作系統)。
3)存儲空間:32G電子盤。
4)語言:中文、英文、俄文三種語言切換。
5)測試方法:低壓脈沖法、高壓沖閃法、多次脈沖法三種。
6)操作方式:觸摸屏加光電旋鈕雙操作(觸屏功能選配 )。
7)脈沖寬度/脈沖幅值(100ns~10μs, 120V)。
8)增益調節(-20…+40dB)。
9)輸出阻抗匹配(120 歐姆)。
10)閃測儀帶WIFI模塊及SIM接口可實現測試數據遠程傳輸。
11)測試距離:5m-100km。
12)最短測試距離(盲區):5米。
13)精確定點誤差:±0.2m。
14)測試誤差:系統誤差小于±1%。
15)多次脈沖產生器:沖擊電壓≤40kV。
16)分辨率:v/(2f)米。(v:傳播速度m/μs;f:采樣頻率MHz)。
17)采樣頻率:400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18)電源與功耗:AC220V±10%,不大于15W;DC12V(7AH)不大于20W。
19)待機時間:可連續使用6小時左右。
2、高頻高壓電源單元:
本單元主要用于對220kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用。
1)輸出方式:脈沖輸出、直流輸出
2)輸出電壓:負壓,≤32kV
3)工作電流:≤10A
4)工作模式:單次脈沖、連續脈沖、直流輸出
5)內置電容:4uF/32kV
6)放電能量:≤2048J
7)脈沖周期:4s~9s自適應
8)自動放電:停機自動放電
9)工作電源:工頻220V±10%
10)顯示屏幕:800×480分辨率觸摸顯示屏
手推車式電纜故障測試儀功能 ----Product features
1)系統采用嵌入式高集成一體化設計,抗干擾性強,移動方便靈活。
2)適用于不同電壓等級電力電纜的各類主絕緣故障的測試。
3)故障測試單元采用嵌入式主機、Linux操作系統。
4)高頻高壓電源單元觸摸屏控制系統,體現人機交互,操作便捷、顯示簡約直觀。
5)該系統配備25m測試線,方便遠、近距離和復雜環境的電纜故障測試。
6)整機按照歐標設計,具有專業人員使用的權限鑰匙
7)整機具有接地回路監測保護系統,實時保護設備和人身安全。
2)適用于不同電壓等級電力電纜的各類主絕緣故障的測試。
3)故障測試單元采用嵌入式主機、Linux操作系統。
4)高頻高壓電源單元觸摸屏控制系統,體現人機交互,操作便捷、顯示簡約直觀。
5)該系統配備25m測試線,方便遠、近距離和復雜環境的電纜故障測試。
6)整機按照歐標設計,具有專業人員使用的權限鑰匙
7)整機具有接地回路監測保護系統,實時保護設備和人身安全。

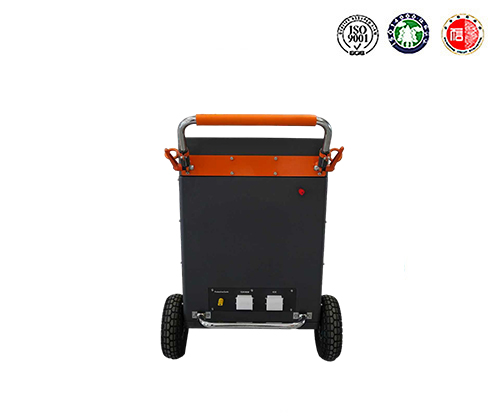

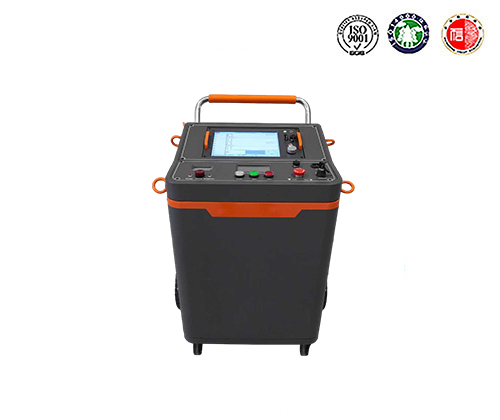

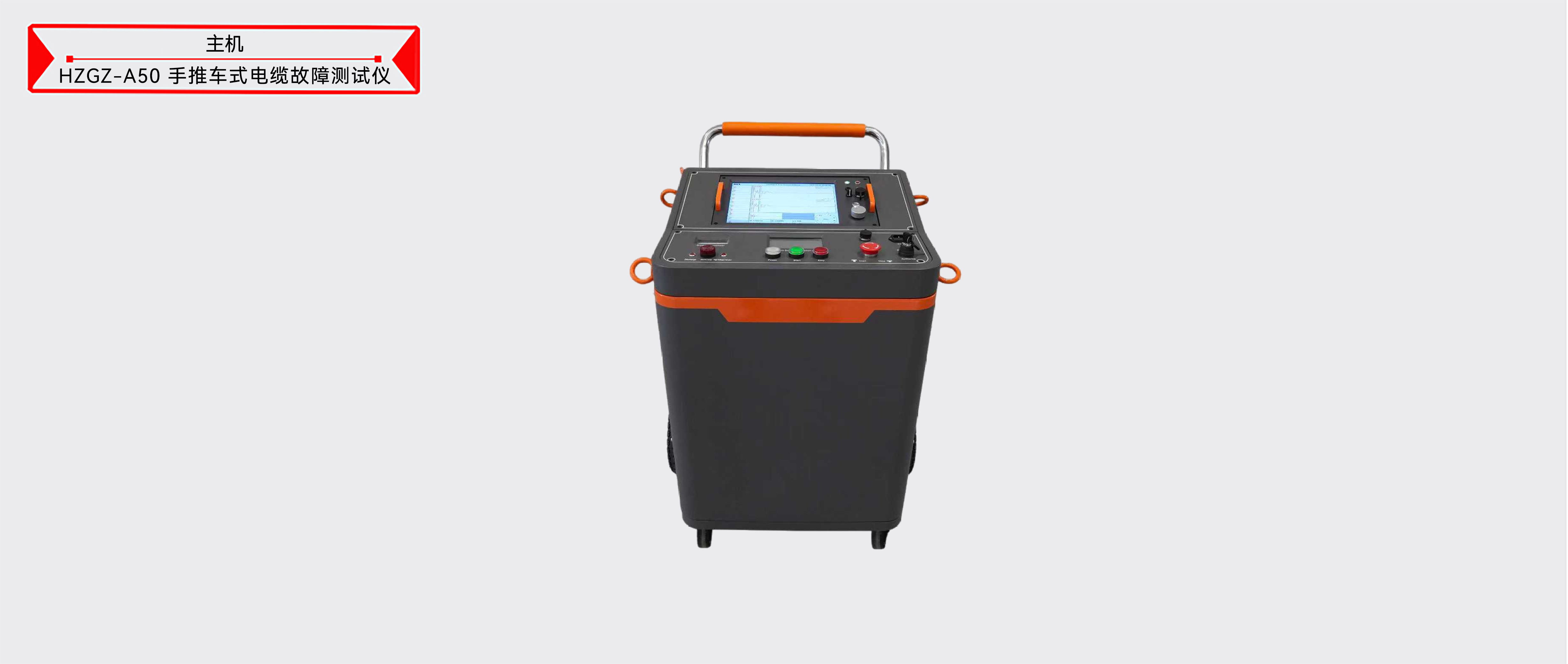

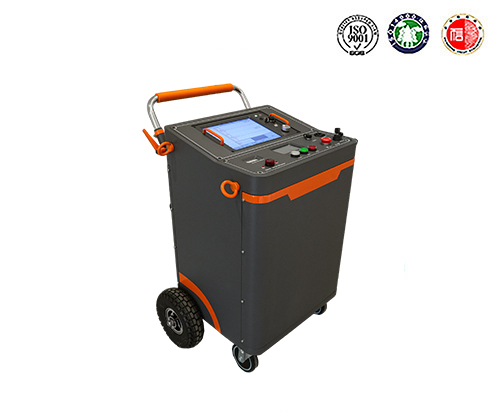

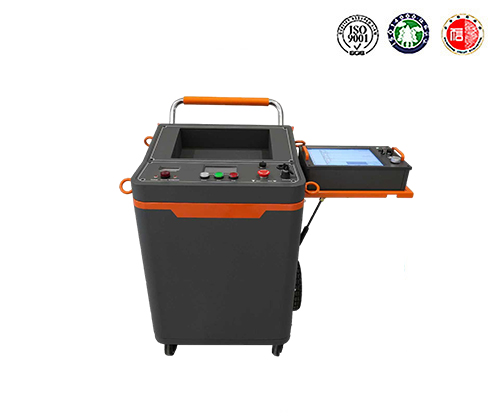

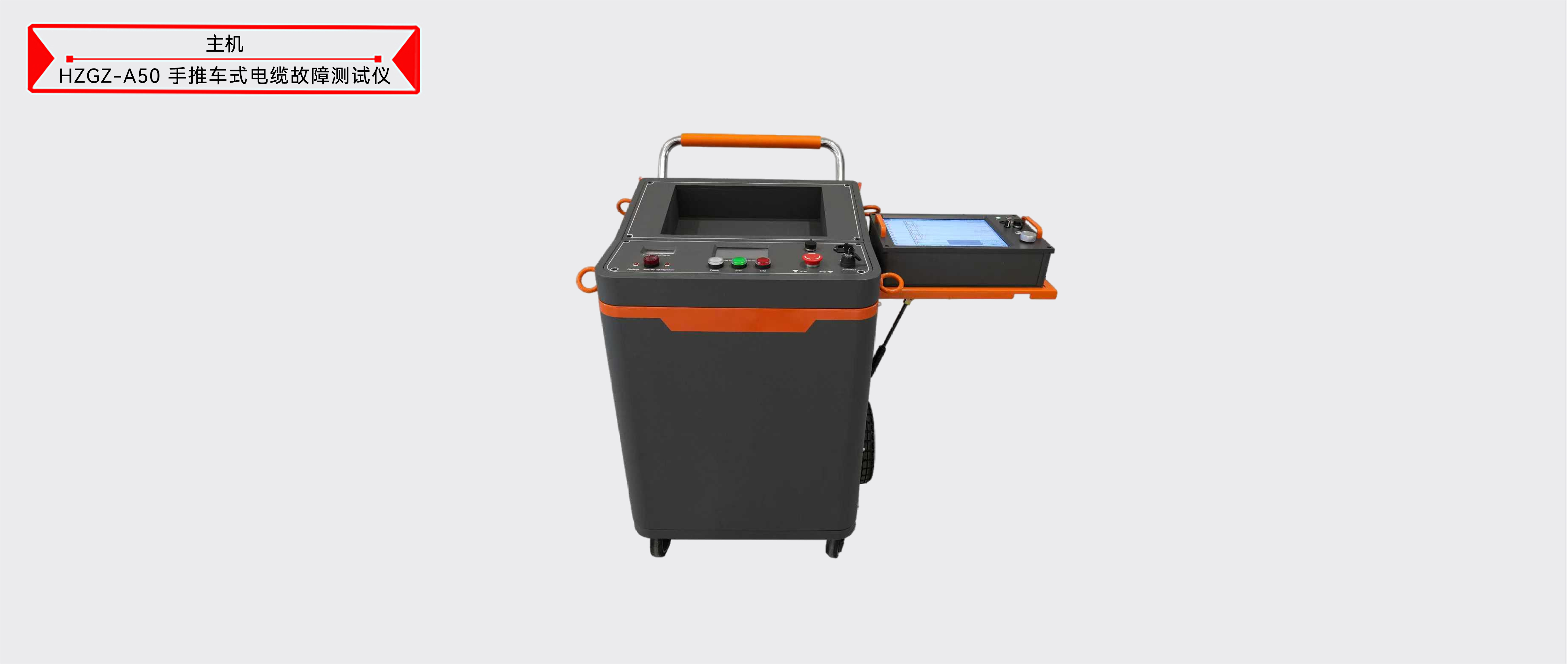

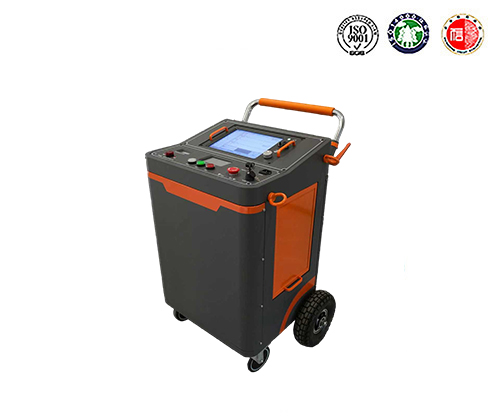

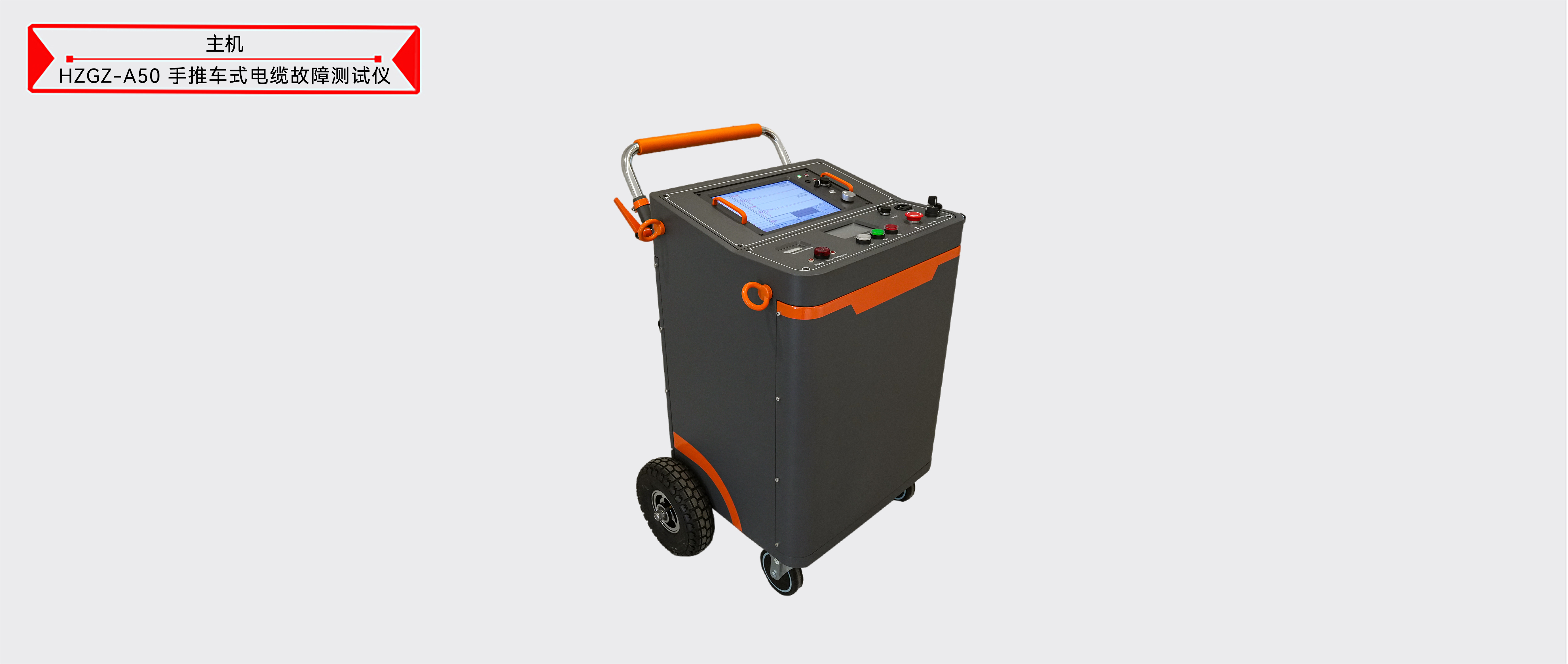

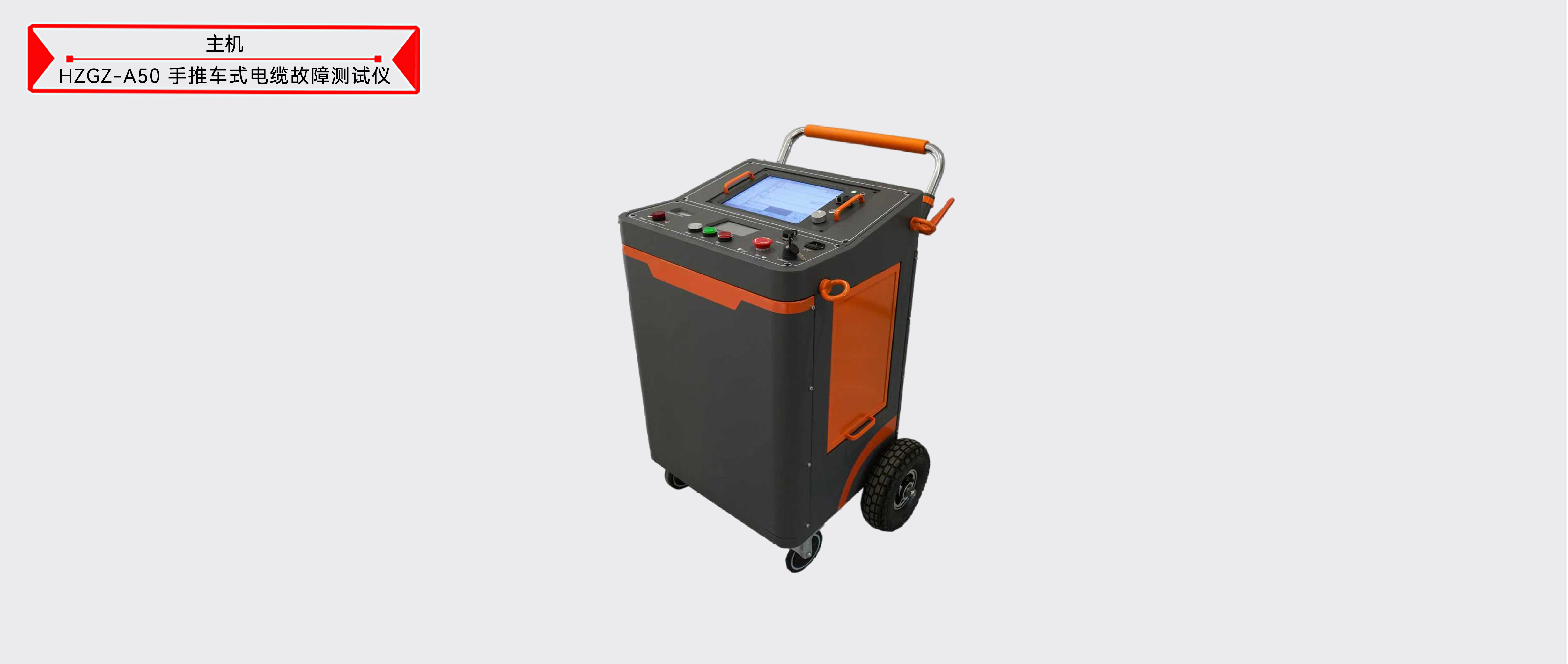

手推車式電纜故障測試儀圖片 ----Picture display




手推車式電纜故障測試儀附件配件 --------Accessories
本產品HZGZ-A50手推車式電纜故障測試儀表詳細清單請以說明書或代銷合同為準
