干式試驗變壓器簡介 ----Product introduction
GTB系列干式試驗變壓器滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。用于電力系統對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣耐壓試驗。該系列試驗變壓器徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。
干式試驗變壓器參數 ----Technical parameter
技術參數
設備配置選型
| 阻抗電壓 | ≤ 12 % |
| 輸出電壓波形 | 正弦波 |
| 表面溫升 | ＜55 ℃ |
| 空載電流 | ＜4% |
| 允許連續運行時間 | 1小時 |
設備配置選型
| 規格型號 | 容量 | 輸入電壓 | 輸出電壓 | 參考重量 |
| GTB | ( kVA ) | V | AC：( kV ) | ( kg ) |
| GTB-1.5/50 | 1.5 | 200或400 | 50 | 15 |
| GTB-3/50 | 3 | 20 | ||
| GTB-5/50 | 5 | 30 | ||
| GTB-10/50 | 10 | 40 | ||
| GTB-15/50 | 15 | 50 | ||
| GTB-20/50 | 20 | 55 | ||
| GTB-25/50 | 25 | 60 | ||
| GTB-30/50 | 30 | 65 | ||
| GTB-5/100 | 5 | 200或400 | 100 | 60 |
| GTB-10/100 | 10 | 65 | ||
| GTB-15/100 | 15 | 70 | ||
| GTB-20/100 | 20 | 75 | ||
| GTB-25/100 | 25 | 80 | ||
| GTB-15/120 | 15 | 120 | 85 | |
| GTB-20/120 | 20 | 90 | ||
| GTB-25/120 | 25 | 95 | ||
| GTB-30/120 | 30 | 100 |
干式試驗變壓器功能 ----Product features
● 采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝。
● 體積小，重量輕，結構緊湊，無滲油，免維護，質量上提高了絕緣程度和抗?jié)癯潭龋行У叵魅趿寺┐哦蟠蠹訌娏俗儔浩鞒惺茉囼灁嗦冯娏鞯貨_擊能力。
● 接線簡單直觀，方便使用。
● 絕緣可靠性好，外形美觀。
● 有過電壓保護功能。

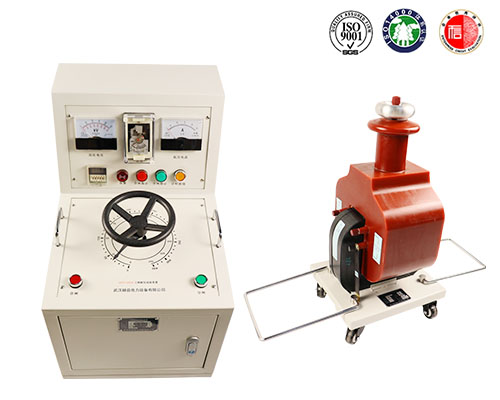

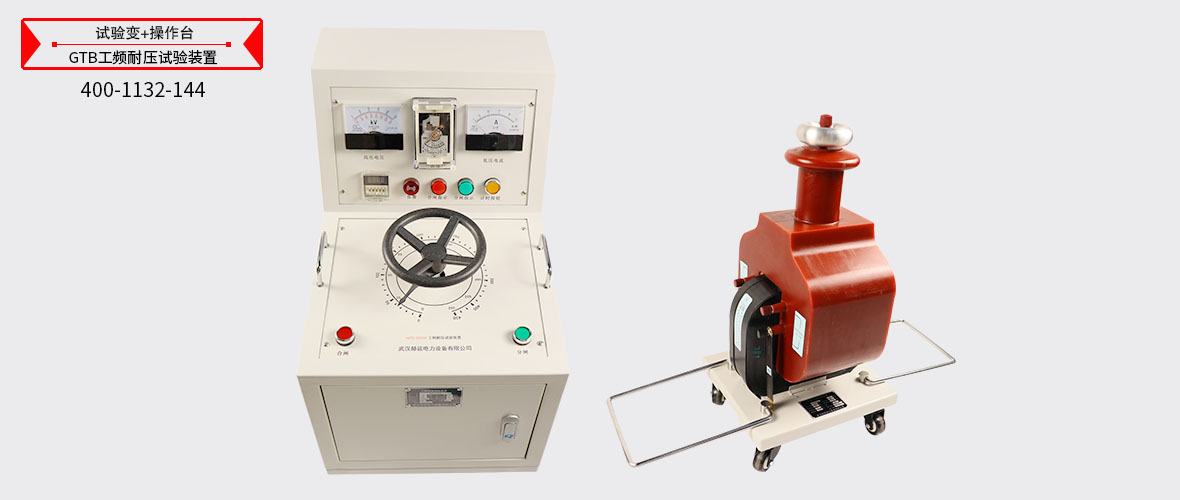

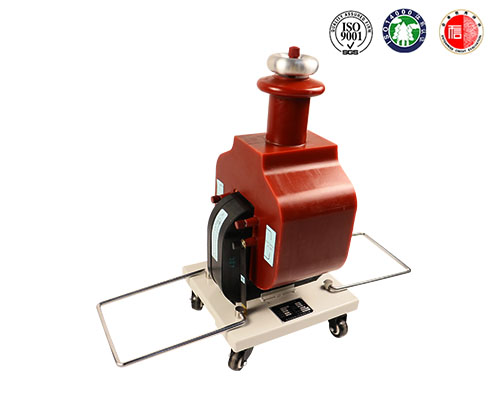

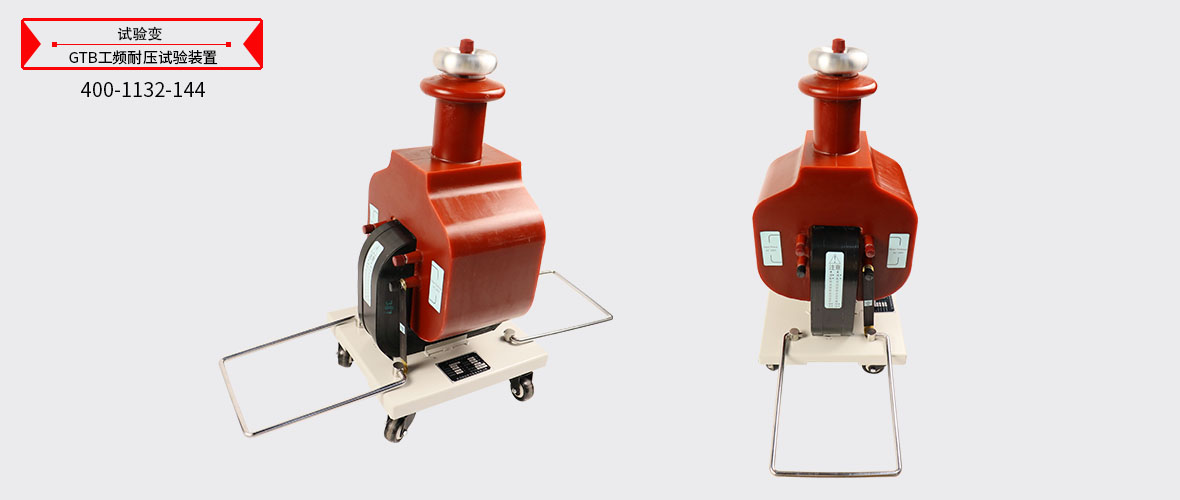

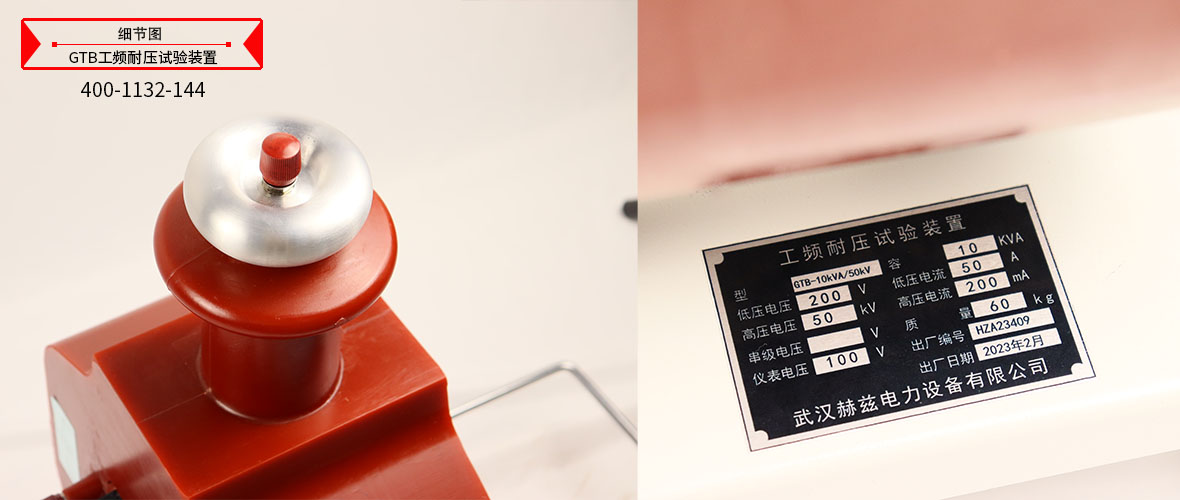

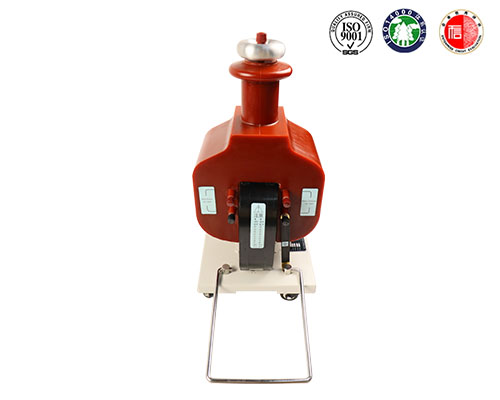

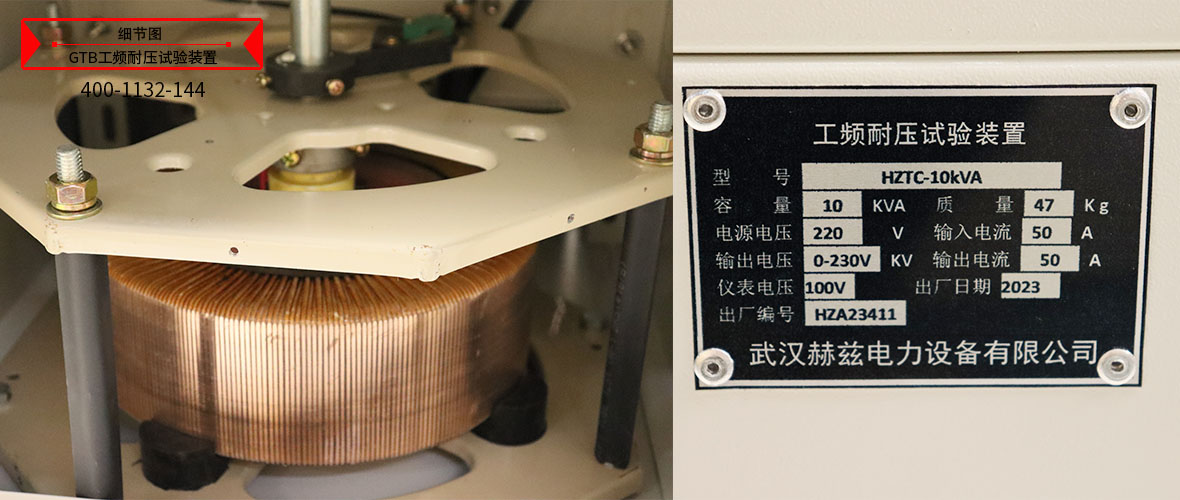

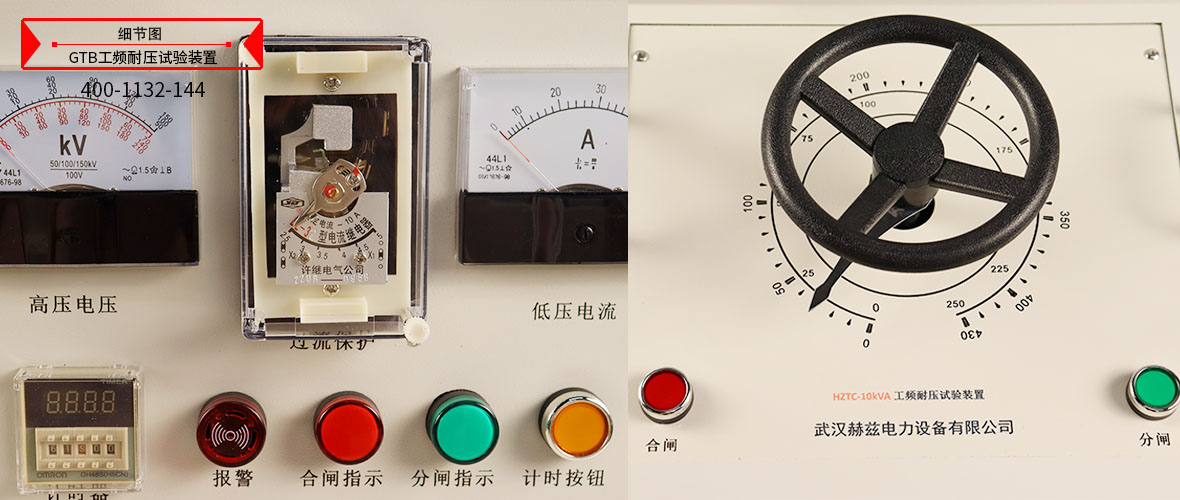

干式試驗變壓器圖片 ----Picture display
干式試驗變壓器附件配件 --------Accessories
本產品GTB干式試驗變壓器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片干式試驗變壓器附件...
