電容電感測試儀簡介 ----Product introduction
隨著我國電力事業的發展，電容器補償裝置得到前所未有的發展，但隨之而來的是電容器事故率的大幅上升，并出現過嚴重的群傷事故。為預防并聯電容器事故發生，保障電網安全、可靠運行，國家電網公司制定了《預防高壓并聯電容器事故措施》。其中明確提出要“定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障”。
HZDR-GL電容電感測試儀器針對變電站現場高電壓并聯電容器組測量時存在的問題而設計，并參考GB3983.2-1989《高電壓并聯電容器》、DL/T840-2003《高壓并聯電容器使用技術條件》和JB5346-1998《串聯電抗器》等國家標準而專門研制，電容電感測試儀主要是對無功補償裝置的高電壓并聯電容器組和電抗器進行測量。
HZDR-GL電容電感測試儀器采用新一代高速混合微處理器，高度集成化，同步采集被試品的電壓信號和電流信號，自動計算電容值、電感值和無功功率等值。電容電感測試儀現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。試驗結束后自動計算每相電容器容量和其它參數，極易判別電容器的品質變化及器件間連接導體故障。同時本電容電感測試儀器還帶有數據存儲和USB通信功能，無需現場抄寫數據，確保測量數據完整。
電容電感測試儀參數 ----Technical parameter
1.電容測量范圍及準確度
電容量測量范圍：0.1uF～3300uF準確度：±（讀數×1%+0.005uF）
分辨率：0.001uF
2.電感測量范圍及準確度
電感量測量范圍：100μH～50H準確度：±讀數×2%
3.供電和試驗電源
儀器供電電源：交流220V±10%，50Hz
輸出電壓
開路
交流23V±10%，50Hz（電容）
交流3V±20%，50Hz（電感）
最大輸出電流：20A
輸出短路保護：自動
4.工作條件、外形尺寸和儀器重量
環境溫度：-10℃～+40℃相對濕度：≤90%
主機體積:400×290×175mm（長×寬×高）質量:9.5kg
附件箱體積：340×260×135mm（長×寬×高）質量：3.6kg
電容電感測試儀功能 ----Product features
HZDR-GL電容電感測試儀主要功能是測量補償電容器的每相電容值和總電容值、電感值、被試品的阻性分量、介損角、損耗因子、無功功率和有功功率。
1.電容電感測試儀不拆線測試：儀器配備大電流高精度電流鉗，現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。
2.電容電感測試儀高度智能化：三相測試完成后，自動計算每相電容值和總電容值、無功功率等參數，簡單直觀，減輕測試人員負擔。
3.電容電感測試儀四端測量：采用四端測量技術，測量精確，測試重復性好。
4.電容電感測試儀自動補償：電流自動分段補償，電流全量程線性化，提高儀器測量精度。
5.電容電感測試儀存儲功能：儀器最大存儲400條數據，具有歷史數據查詢功能。
6.電容電感測試儀USB通信：USB通信功能，配合PC機軟件，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
7.電容電感測試儀大尺寸觸摸屏：7寸大屏幕真彩觸摸液晶顯示屏，中文顯示，界面直觀，操作簡單。
8.電容電感測試儀溫度監測：監測環境溫度，便于記錄不同溫度下電容器的電容值。

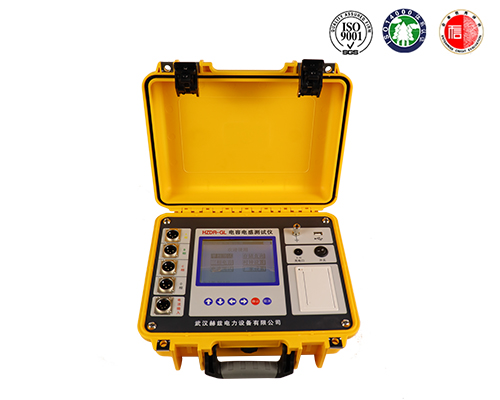

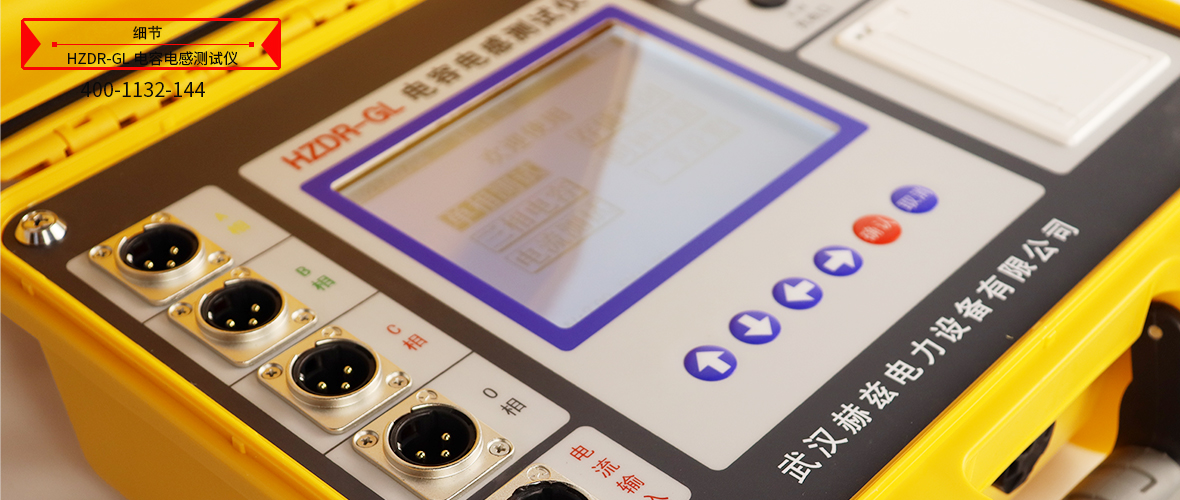

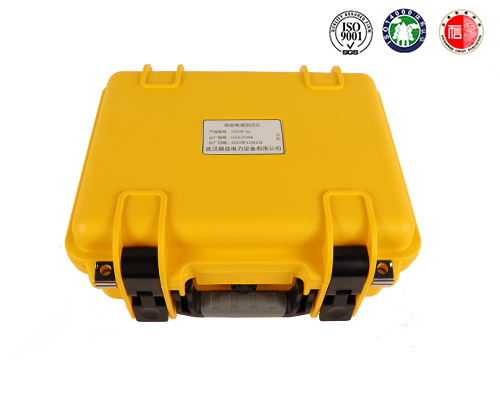

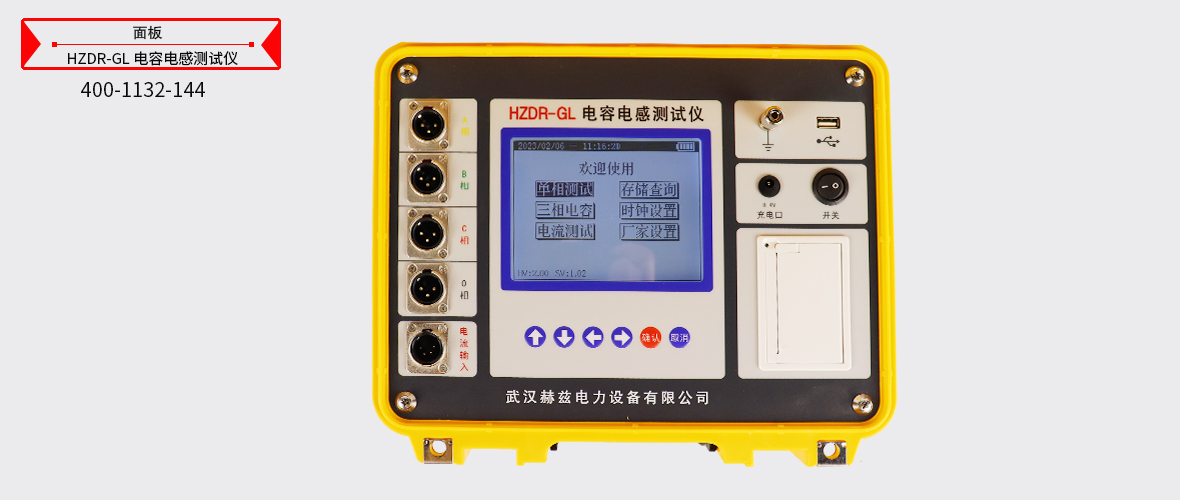

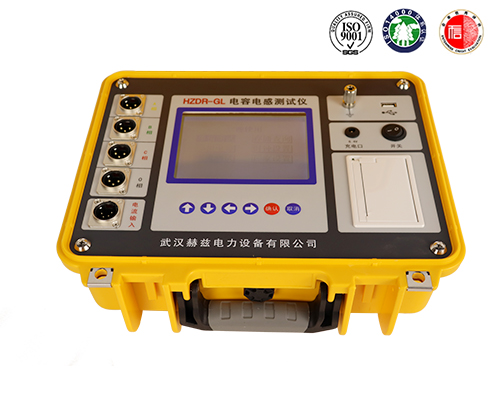

電容電感測試儀圖片 ----Picture display

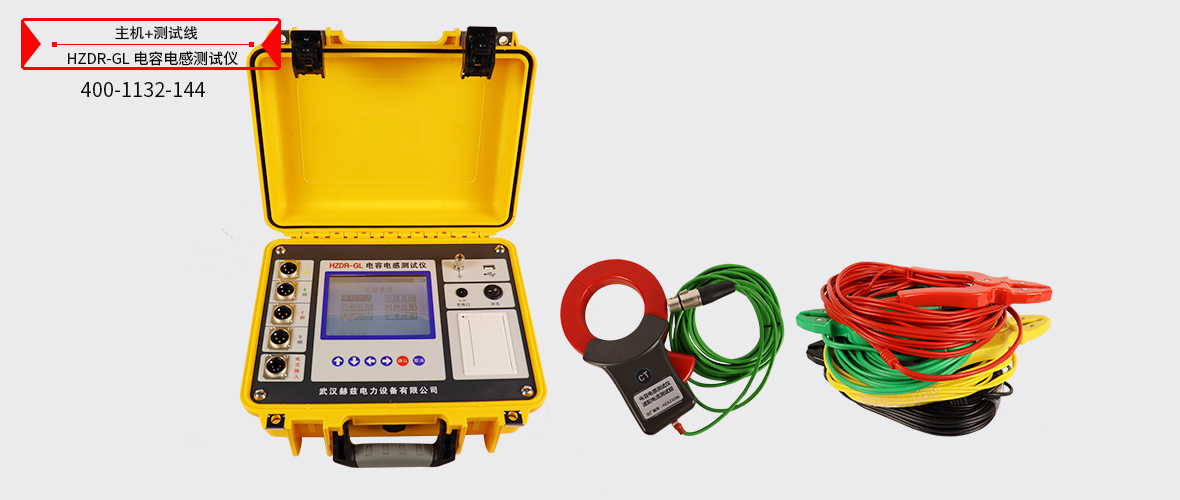

電容電感測試儀附件配件 --------Accessories
本產品HZDR-GL電容電感測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
電流測試鉗
測試線
測試線
電源線
