斷路器特性測試儀簡介 ----Product introduction
HGKC-12斷路器特性測試儀基于高性能工業嵌入式平臺，具有高速數據采集分析處理能力，能抵御強電磁場（500KV以上）干擾，斷路器特性測試儀同時具有多路高壓開關動特性同時分析和測試精度高等特點。針對不同開關的不同測試要求，高壓開關動特性測試儀具有豐富完善的用戶自定義功能。高壓開關測試儀內置隔離型可調直流電源及開關操作命令，試驗時可通過內附直流電源直接控制開關分、合閘、重合閘操作，具有自動或手動進行動作電壓試驗功能。高壓開關測試儀可進行各種類型的高壓開關有關機械特性參數（時間、速度、同期、行程、彈跳、線圈電流等）測試與特性分析。
斷路器特性測試儀參數 ----Technical parameter
| 時間測量 | 12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘（分閘）彈跳時間（彈跳次數） 測試范圍：0.01ms～10000ms 準確度：1ms～100ms內準確度0.5%±2個字， 大于100ms準確度1%±2個字 速度測量：剛分（剛合）速度 指定時間段（行程段或角度段）平均速度 |
| 測速范圍 | 2. 1mm傳感器 0.01～25.00m/s， 0.1mm傳感器 0.001～2.50m/s， 0.5°角度傳感器0.01～25.00m/s 萬能傳感器：0.01～25.00m/s |
| 行程測試 | 動觸頭行程（行程） 接觸行程（開距） 過沖行程或反程（超程） |
| 傳感器測量范圍 | 直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm 直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm 直線位移傳感器500mm，分辨率:1mm，行程10～500mm 360線傳感器：360о,分辨率:0.5о,行程5mm～999mm 萬能傳感器：分辨率:0.1mm，行程5mm～999mm |
| 電流測量 | 顯示電流為分（合）閘線圈的最大電流值 |
| 顯示屏 | 320×240液晶屏，對比度可調 |
| 數據存儲 | 可存儲100組測量數據 |
| 打印機 | 高速熱敏打印機 |
| 儀器電源 | AC/DC 220V ± 10%；50Hz ± 2% |
| 直流電源 | 輸出電壓：35～265V連續可調，輸出電流：≤ 15A(短時) |
| 主機體積 | 360×250×140mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
斷路器特性測試儀功能 ----Product features
● HGKC-12斷路器特性測試儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
● 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
● 機內可存儲100組測試結果。
● 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單。操作提示，人性化菜單式界面，操作簡便。
● 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
● 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
● 本HGKC-12斷路器特性測試儀器可進行電動和手動分合測試。
● 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
● 重合閘試驗，可做合分、分合，分合分等參數測量。
● 真空接觸器（單線圈）參數測量。

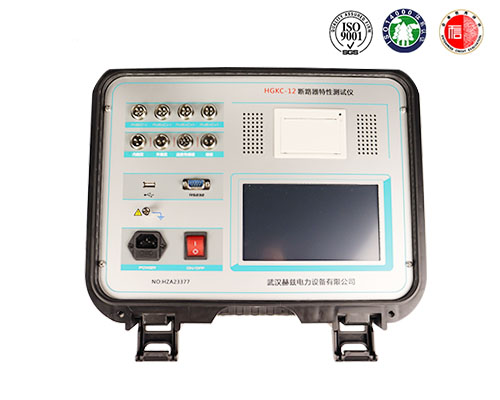

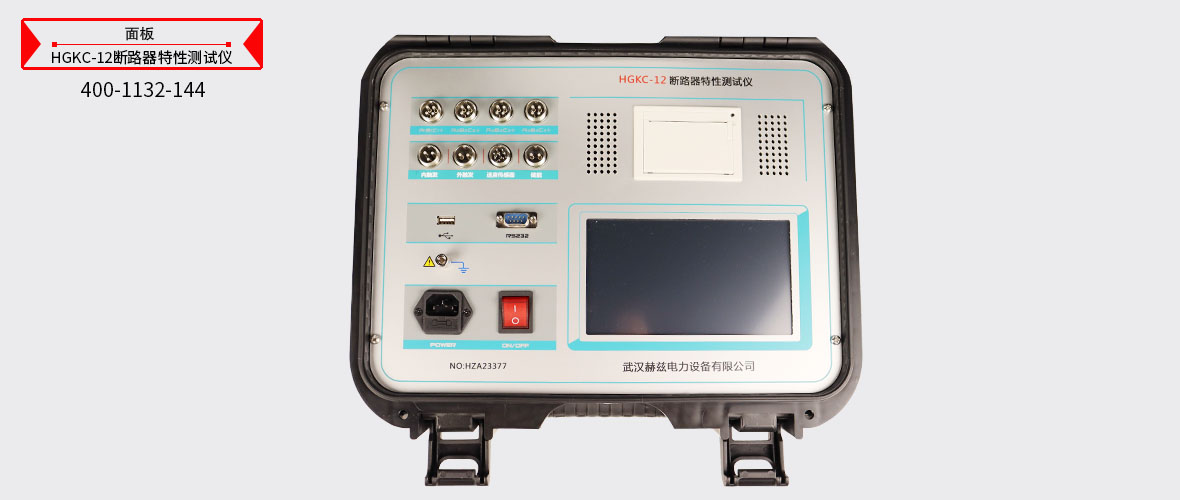

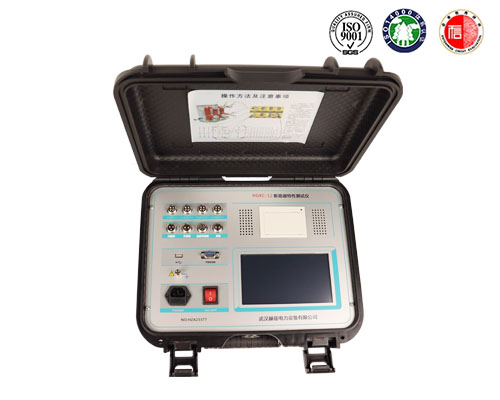

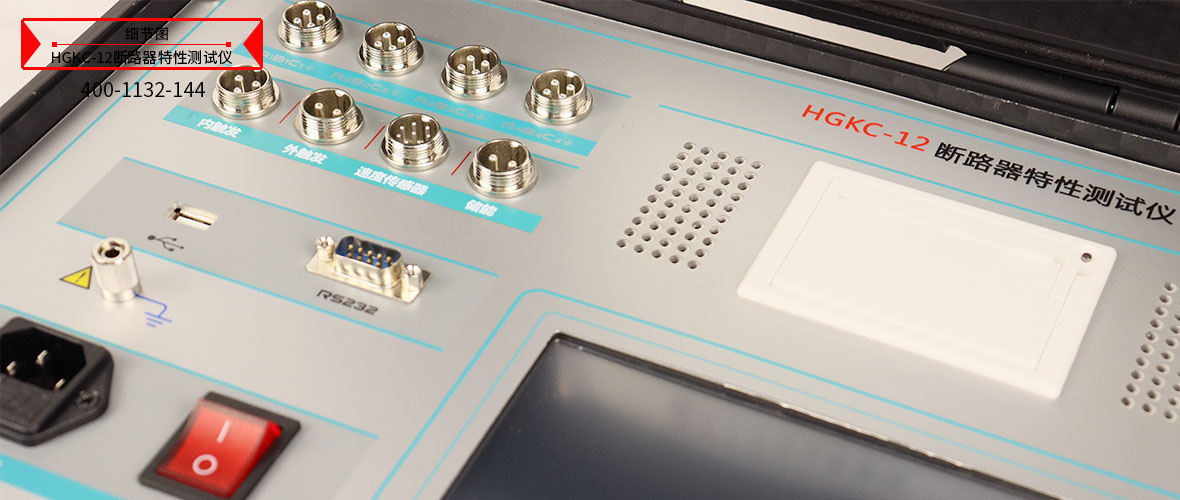

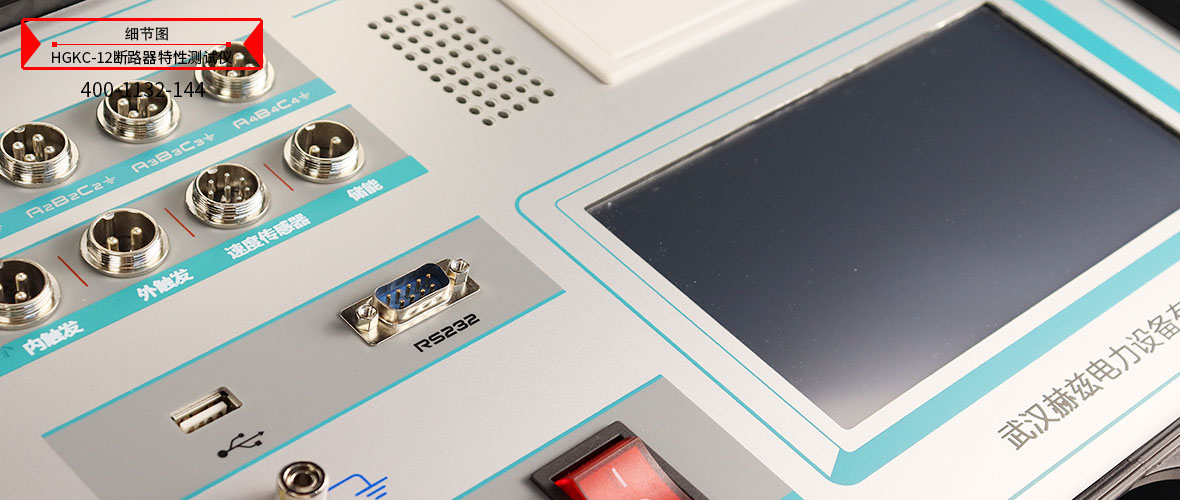

斷路器特性測試儀圖片 ----Picture display

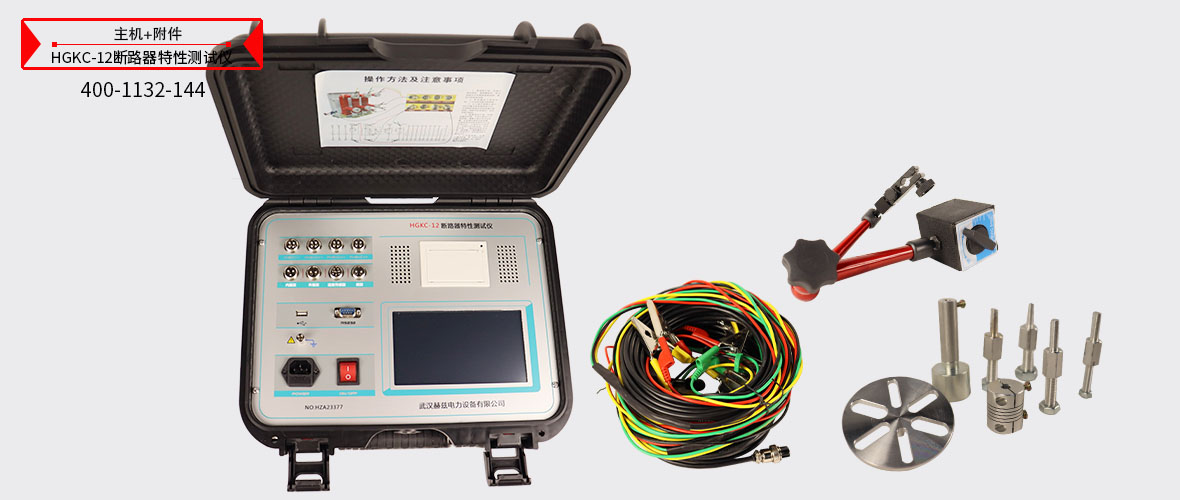

斷路器特性測試儀附件配件 --------Accessories
本產品HGKC-12斷路器特性測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
測試線
測試線
傳感器
零配件
