帶電電纜識別儀簡介 ----Product introduction
HZ-580電纜識別儀是一套高性能帶電電纜識別儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。
帶電電纜識別儀參數 ----Technical parameter
1．基準條件和工作條件
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
| 環境濕渡 | 40%～60% | ＜80% | / |
| 被測電壓電流頻率 | 50Hz±1Hz | 45Hz~70Hz | 測試電壓電流時 |
| 接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
| 發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外電場、磁場 | 應避免 | ||
| 被測電纜位置 | 被測電纜處于柔性電流鉗的近似幾何中心位置 | ||

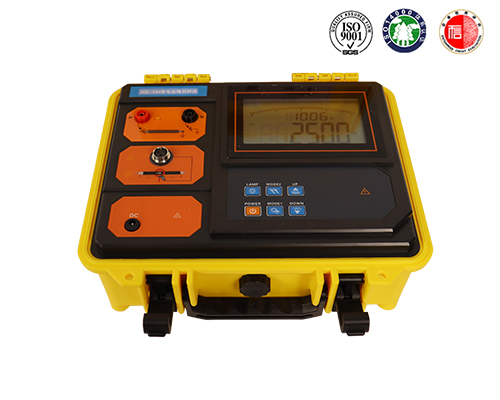

2．發射機規格
| 功 能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
| 電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
| 輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 |
| 發射頻率 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率 |
| 脈沖電壓 | 500V（停電識別時） |
| 脈沖電流 | 最大5A（取決于回路電阻的大小） |
| 脈沖頻率 | 1次/秒 |
| 脈沖寬度 | 2ms |
| 發射鉗內徑 | φ120mm |
| 測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
| 發射鉗尺寸 | 長寬厚300mm×175mm×50mm |
| 發射鉗內徑 | φ120mm |
| 發射鉗線長 | 2m |
| 接地針尺寸 | 長寬厚225mm×100mm×10mm |
| 發射機尺寸 | 320mm×275mm×145mm |
| 發射鉗尺寸 | 長寬厚300mm×175mm×50mm |
| 顯示模式 | 超大LCD實時顯示剩余電池電壓，具有背光燈 |
| LCD尺寸 | 長寬128mm×75mm；顯示域124mm×67mm |
| 外包裝尺寸 | 長寬高400mm×245mm×335mm |
| 工作溫度 | -10℃～40℃ |
| 存儲條件 | -20℃~50℃，≤95％RH, 無結露 |
| 背光控制 | 有，白色背光燈 |
| 工作溫度 | -10℃～40℃ |
| 存儲條件 | -20℃~50℃，≤95％RH, 無結露 |
| 儀表質量 | 發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機） |
| 電池電量 | 當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機 |
| 充 電 器 | 12.6V DC充電器 |
| 充電接口 | 圓形充電接口，DC標識 |

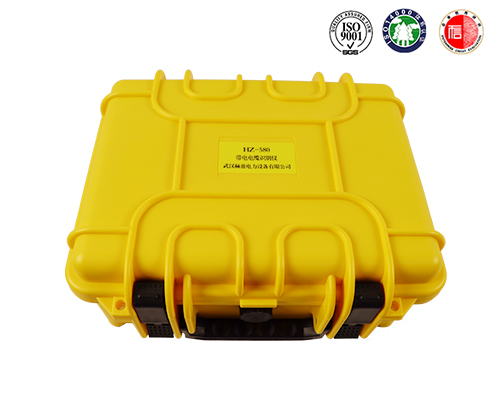

| 抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
| 耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
| 電磁特性 | IEC61326(EMC) |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |

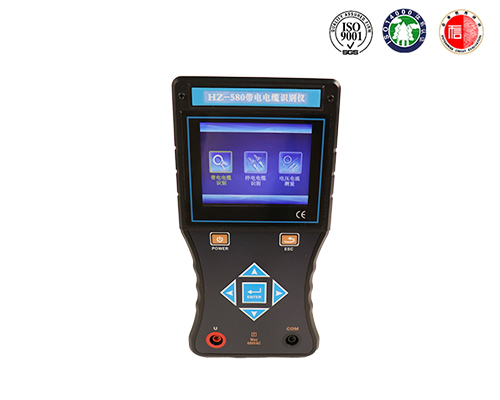

3．接收機規格
| 功 能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
| 電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
| 額定電流 | 約300mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| 信號標定 | 有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 |
| 標定好后不能改變測試頻率和放大倍數，否則要重新標定；測試不同的電纜都需要重新標定 | |
| 方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
| 電纜識別成功 | 綠色打鉤圖標指示（√） |
| 非目標電纜 | 紅橙色打叉圖標指示（×） |
| 接收機尺寸 | 長寬厚207mm×101mm×45mm |
| 柔性電流鉗 | 長約630mm，線徑6 mm或12.5mm |
| 線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
| 引線長度 | 柔性電流鉗引線長度：2m |
| 電壓測試線 | 長1m (紅黑各1條) |
| 檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) |
| 帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定) | |
| 量程 | 交流電壓： 0.00V～600V(50Hz/60Hz) |
| 交流電流： 0.00A～5000A(50Hz/60Hz) | |
| 電流頻率： 45Hz~70Hz | |
| 精度 | 交流電壓：±2%±3dgt |
| 交流電流：±2%±3dgt | |
| 電流頻率：±2%±3dgt | |
| 識別信號 | 彩色信號幅度和數字顯示 |
| 檢測速率 | 約1次/秒 |
| 增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處最佳 |
| 背光控制 | 開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 |
| 自動關機 | 開機約30分鐘后，儀表自動關機，以降低電池消耗 |
帶電電纜識別儀功能 ----Product features
1、適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。
2、柔性卡鉗接收、使用靈活方便。
3、50Hz/60Hz電纜負載電流測量功能。
4、多種信號輸出方式：直連輸出、卡鉗耦合。
5、發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
6、唯一性識別：明確給出識別結果。
7、內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
8、機殼堅固、質輕便攜。
9、全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

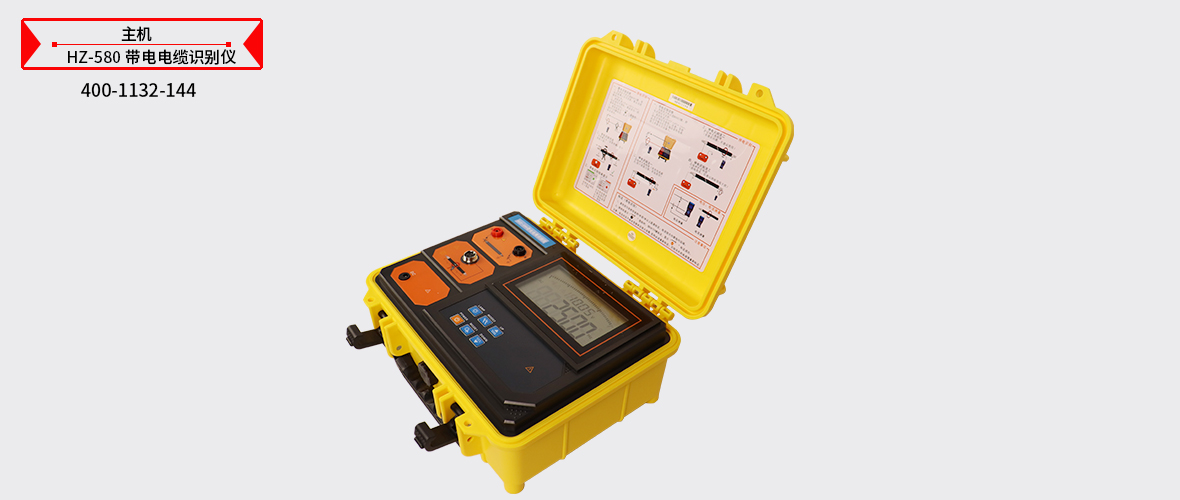

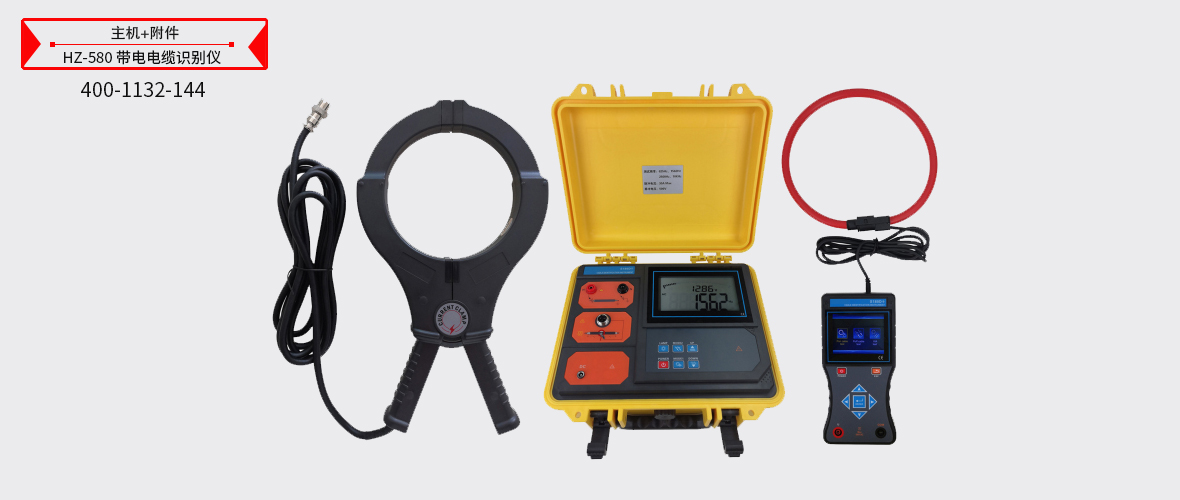

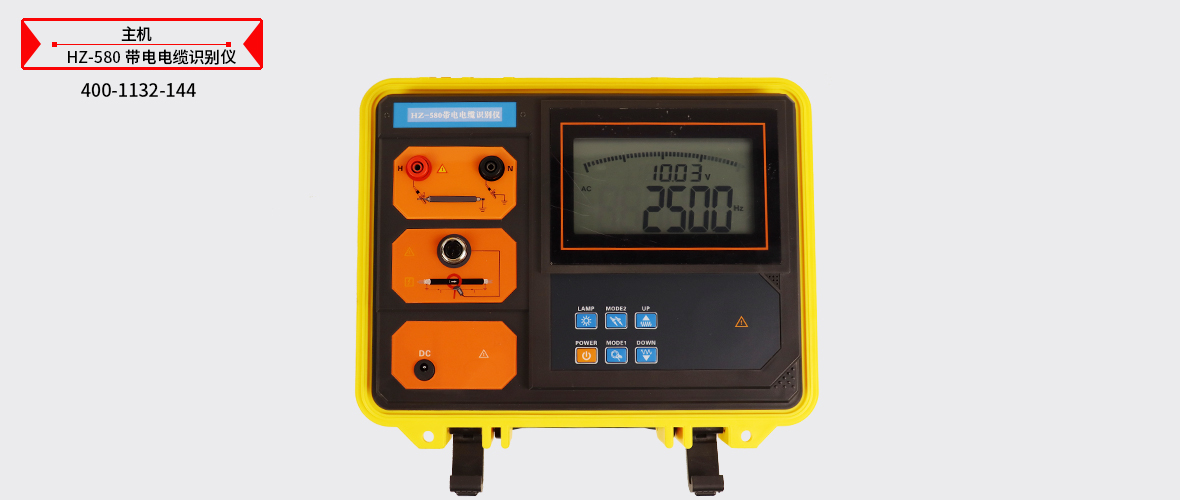

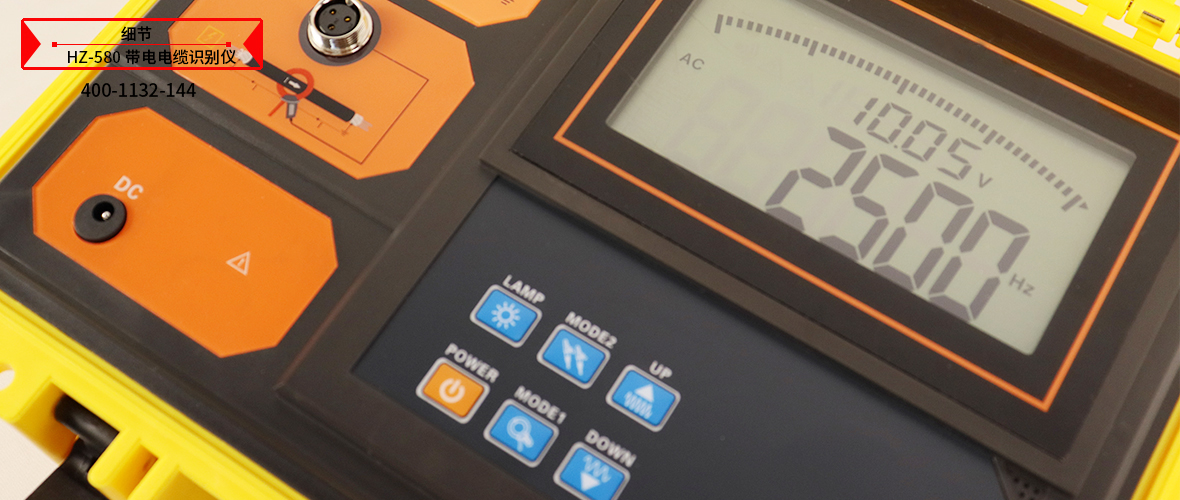

帶電電纜識別儀圖片 ----Picture display
帶電電纜識別儀附件配件 --------Accessories
本產品HZ-580帶電電纜識別儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片帶電電纜識別儀附件...
測試線
測試線
測試夾
零配件
