接地電阻測試儀簡介 ----Product introduction
本HZ2571接地電阻測試儀摒棄傳統的人工手搖發電工作方式，接地電阻測試儀采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量?jī)x。
接地電阻測試儀工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。
本接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。
接地電阻測試儀產品別稱：數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量?jī)x、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表
接地電阻測試儀參數 ----Technical parameter
| 使用條件 | 環境溫度 | 0℃～+45℃ |
| 相對濕度 | ≤85% | |
| 測量范圍及恒流值（有效值） | 電阻 | 0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA) |
| 電壓 | AC 0～19.99V | |
| 測量精度及分辨率 | 精度 | 0～0.2Ω≤±3%±1d 0.2Ω～199.9Ω≤±1.5%±1d 1～19.99V≤±3%±1d |
| 分辨率 | 0.001Ω、0.01Ω、0.1Ω、0.01V | |
| 輔助接地電阻及地電壓引起的測量誤差 | 允許輔助接地電阻RC（C1與C2之間） | <1.8KΩ |
| RP（P1與P2之間） | <40KΩ誤差≤±5% | |
| 允許地電壓 | ≤5V（工頻有效值） 誤差≤±5% | |
| 電源及功耗 | 最大功率損耗 | ≤2W |
| 電源 | 6.8V~9V（6節5#鎘鎳可充電電池），或外接220V交流電源 | |
| 體積 | 220mm×200mm×105mm | |
| 重量 | ≤1.4kg |
接地電阻測試儀功能 ----Product features
●結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。
●采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
●允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。
●本接地電阻測試儀不需人工調節平衡，3
1/2
位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
●如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

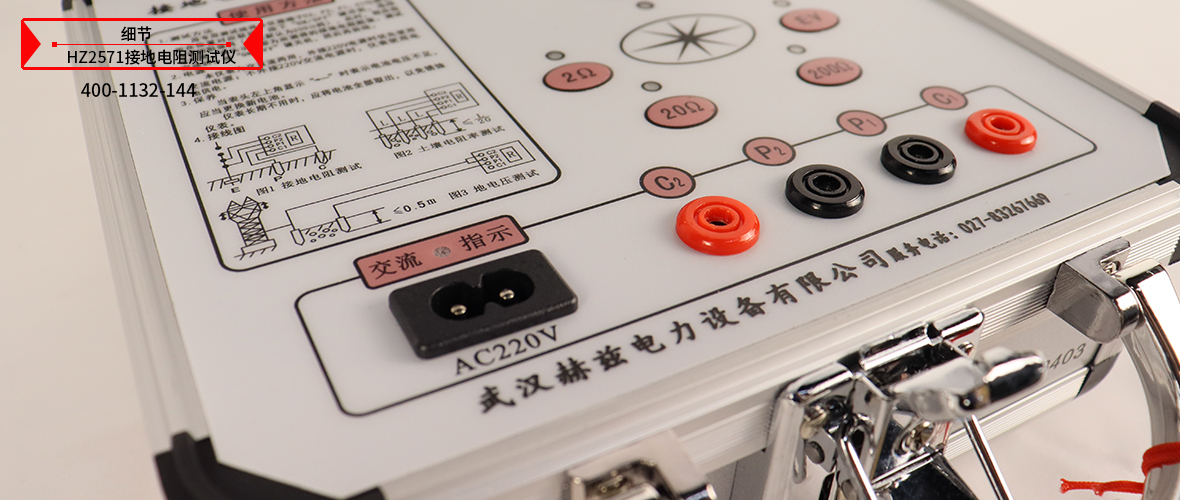

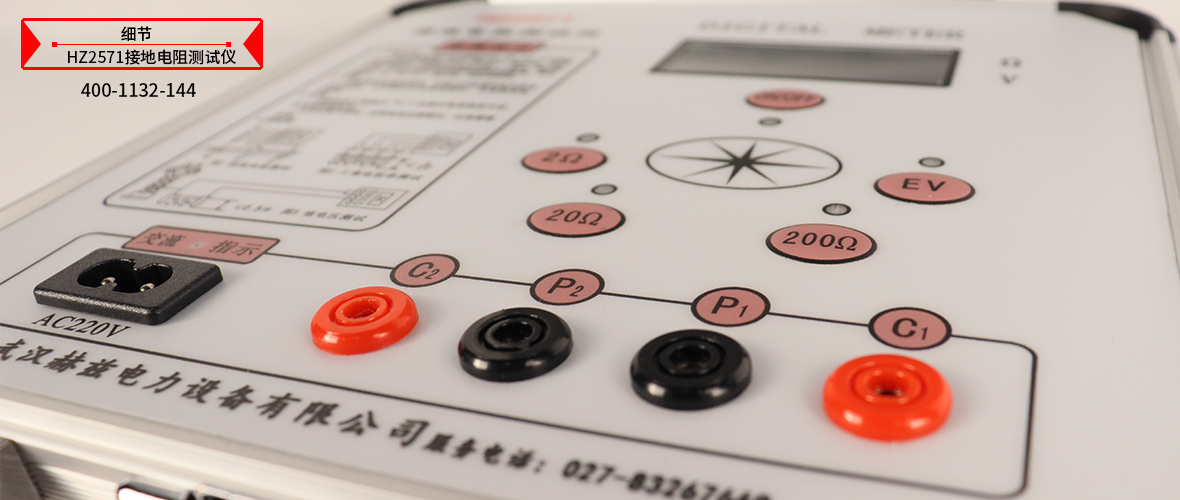

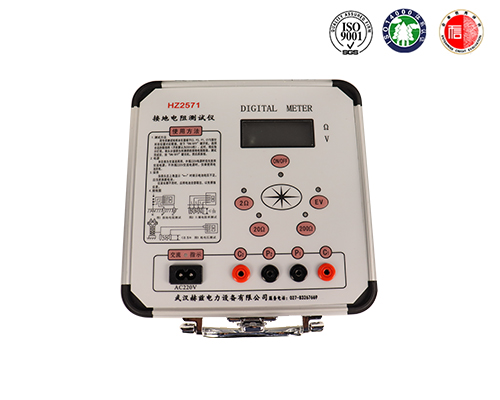

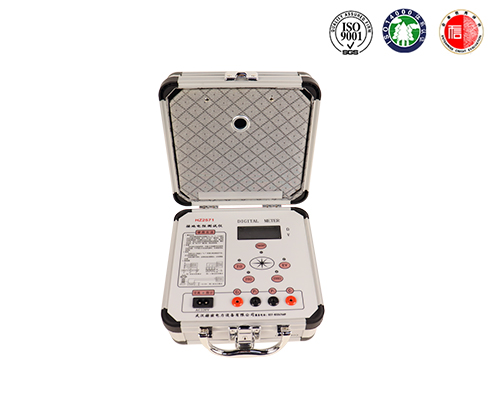

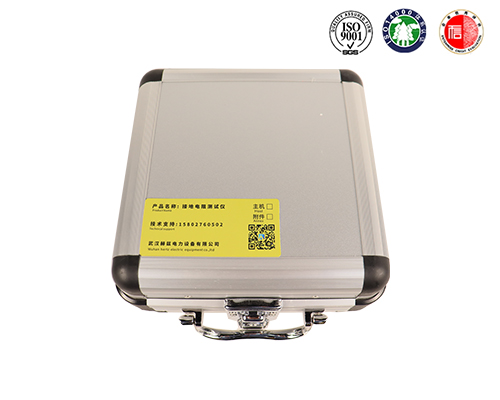

接地電阻測試儀圖片 ----Picture display

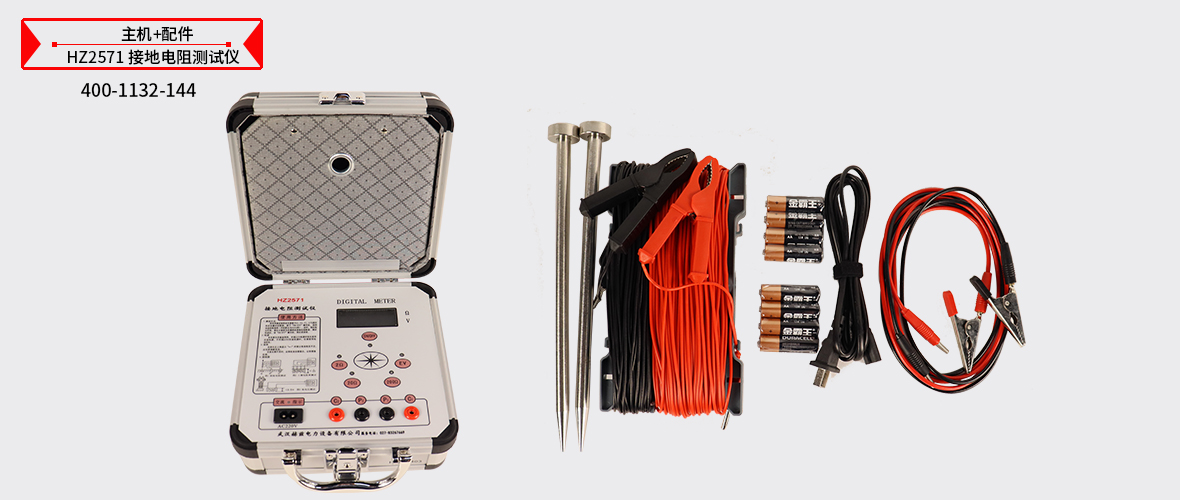

接地電阻測試儀附件配件 --------Accessories
本產品HZ2571接地電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
配件
測試線
測試線
電源線
