超低頻交流耐壓裝置簡介 ----Product introduction
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。
HZCDP系列超低頻交流耐壓裝置接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。
超低頻交流耐壓裝置參數 ----Technical parameter
| 型號 | 額定電壓 | 帶載能力 | 電源 保險管 |
產品結構、重量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升壓器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升壓器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：6㎏ 升壓器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 控制器：4㎏ 一級升壓器（30kV）：40㎏ 二級升壓器（50kV）：44㎏ |
超低頻交流耐壓裝置功能 ----Product features
●額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
●電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
●具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
●具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
●高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
●由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

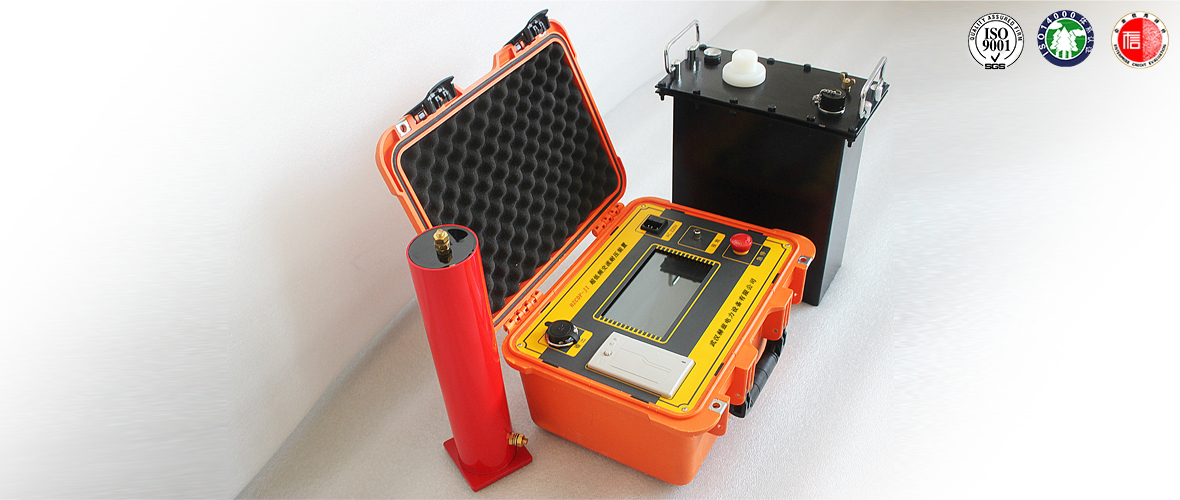

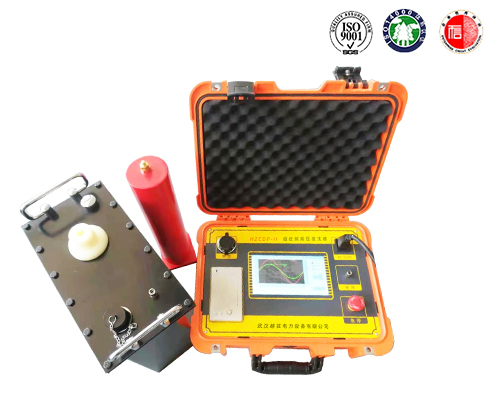

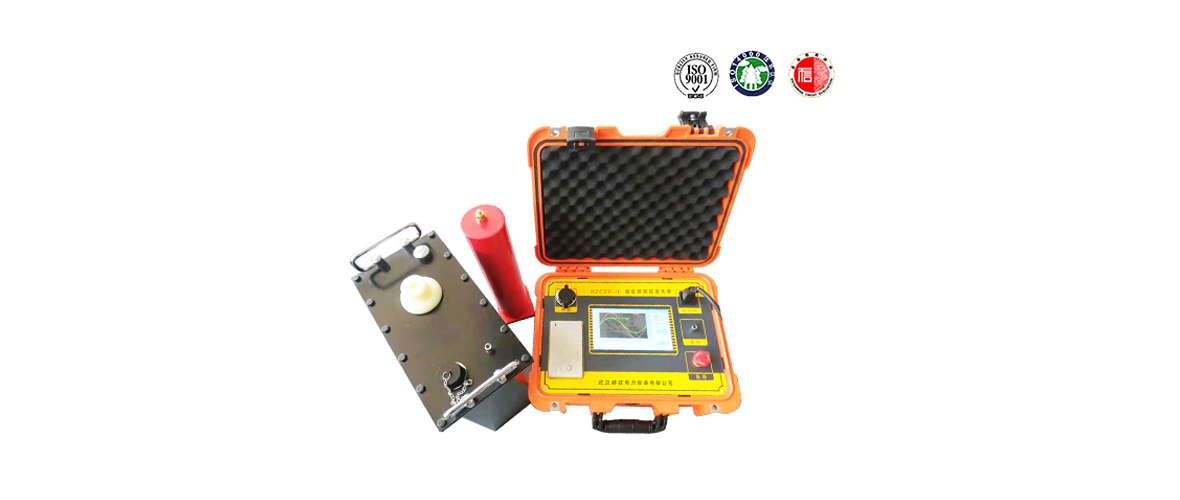

超低頻交流耐壓裝置圖片 ----Picture display
超低頻交流耐壓裝置附件配件 --------Accessories
本產品HZCDP超低頻交流耐壓裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
