多倍頻感應耐壓測試儀簡介 ----Product introduction
互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
DBP系列多倍頻感應耐壓測試儀是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
多倍頻感應耐壓測試儀是一臺采用電力電子技術的變頻電源，能自動完成感應耐壓、空載電流試驗。與定制電容分壓器聯機使用時，能監測設備一次的高壓電壓，克服了容升效應的影響，并自動完成升壓、測量、降壓的全過程。
多倍頻感應耐壓測試儀參數 ----Technical parameter
| 容量 | 技術參數 | 試驗對象 | |
| 5kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
10kV電磁式電壓互感器感應耐壓 |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
| 7.5kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
10kV、 35kV電磁式電壓互感器感應耐壓 低壓電壓0-400V；空載電流≤1.5A，變壓器感應耐壓試驗； |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
| 10kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
35kV電磁式電壓互感器感應耐壓 低壓電壓0-400V；空載電流≤2.5A，變壓器感應耐壓試驗； |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
| 15kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
110kV電磁式電壓互感器感應耐壓 低壓電壓0-400V；空載電流≤3.5A，變壓器感應耐壓試驗； |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
| 20kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
220kV電磁式電壓互感器感應耐壓 低壓電壓0-400V；空載電流≤4.5A，變壓器感應耐壓試驗； |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
| 30kVA | 輸入電壓 | 單相AC 220V±10%，50Hz（容量減半） 三相AC380V±10%，50Hz |
330kV、500kV電磁式電壓互感器感應耐壓 低壓電壓0-400V；空載電流≤6.5A，變壓器感應耐壓試驗； （另可增加中間變壓器滿足相應試驗） |
| 輸出電壓 | 0-400V | ||
| 輸出頻率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸變 | 正弦波，失真度≤1% | ||
多倍頻感應耐壓測試儀功能 ----Product features
一、被試品對象及試驗要求
1、滿足35kV及以下電壓等級互感器的感應耐壓試驗
二、工作環境
1. 環境溫度：－100C–50 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
三、裝置主要技術參數及功能
1.裝置容量：5kW。
2.輸入電壓：AC，三相，380V±10%。
3.電源頻率：50Hz。
4.輸出電壓：0 ～400V
5.輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
6.波形畸變率：<3%。
7.保護功能：對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
四、設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五、系統配置及其參數
1.多倍頻DBP -5kW/380V 1臺
a) 額定輸出容量：5kW
b) 工作電源：380±10%V（三相），工頻
c) 輸出電壓：0 –400V，單相，
d) 額定輸入電流：25A
e) 額定輸出電流：25A
f) 噪聲水平：≤50dB
g) 可實現以下功能
h) 該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到200組。
i) 采用觸摸式操作方式，可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
j) 由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。
k）重 量：約12kg；

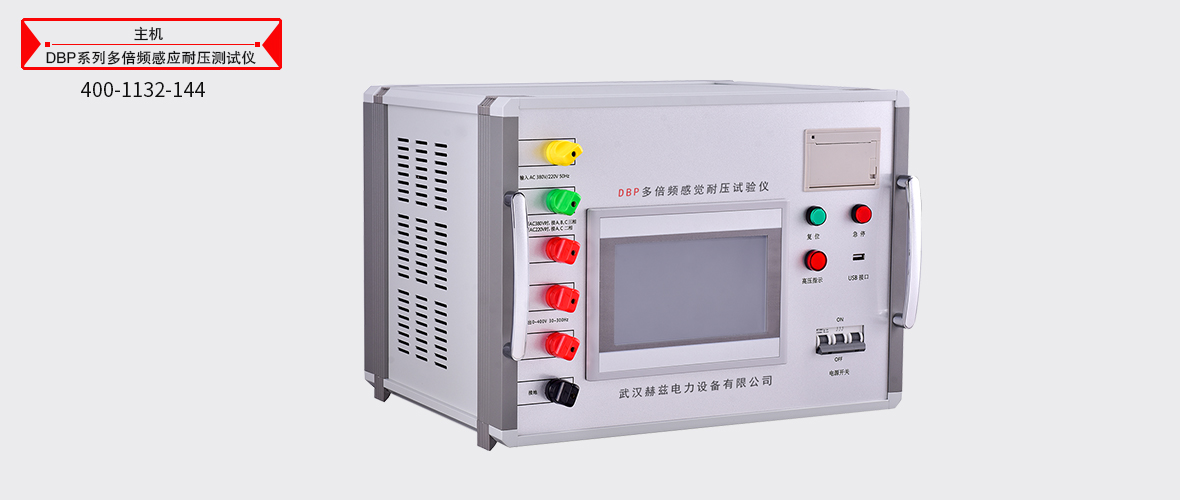

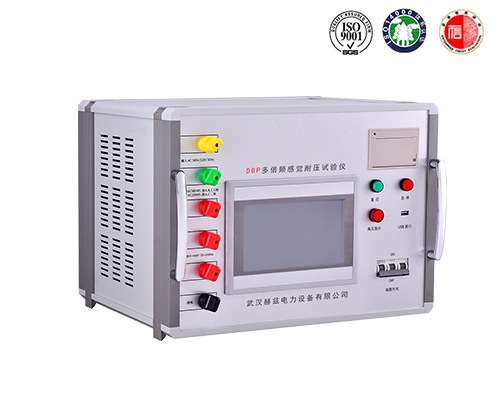

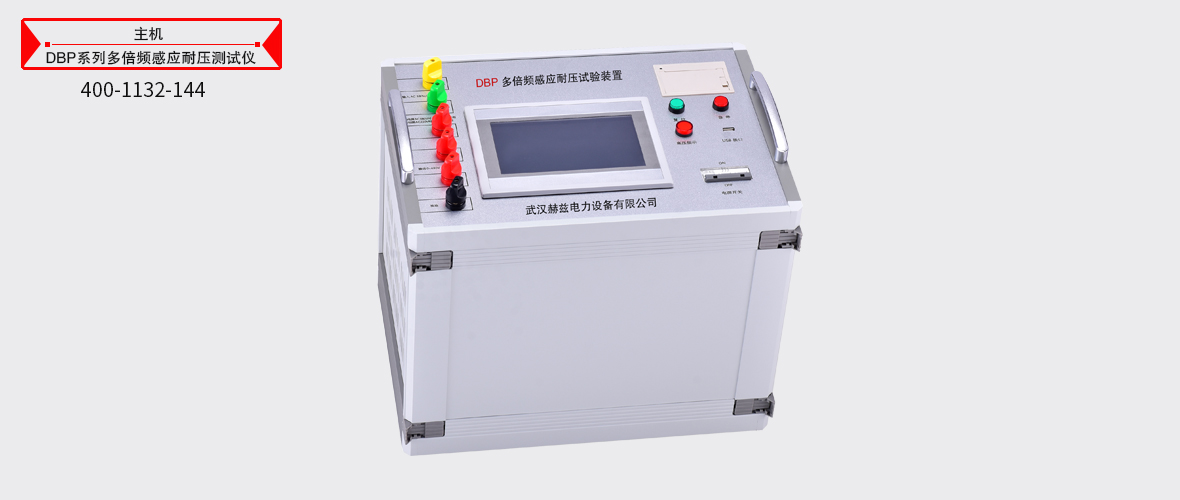

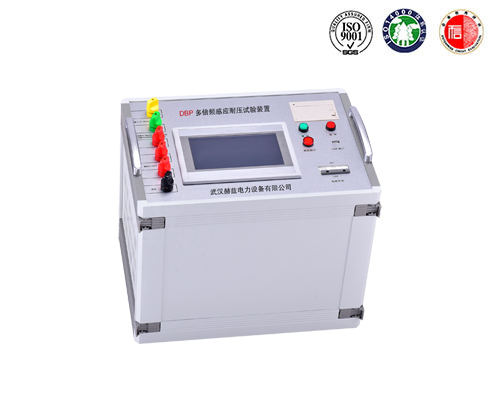

多倍頻感應耐壓測試儀圖片 ----Picture display
多倍頻感應耐壓測試儀附件配件 --------Accessories
本產品DBP系列多倍頻感應耐壓測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
