無局放耐壓試驗裝置簡介 ----Product introduction
HZWJF-10kVA/120kV無局放測試系統主要針對電壓在120KV電壓下高壓電器設備的放電量試驗，主要用于檢驗電工產品或絕緣材料等試品在工頻高電壓下的絕緣水平，如工頻耐壓試驗、局部放電試驗，介質損耗測量及其它高電壓試驗。全套設備包括局部放電檢測儀、校正脈沖發生器、輸入單元、工頻無暈試驗變壓器、接觸式調壓器、無局放耦合電容器、電源隔離濾波器、保護電阻、工頻高電壓試驗控制臺等。
HZWJF-10kVA/120kV無局放測試系統要求在戶內使用，供電電網電壓220V，有良好的接地系統。
無局放耐壓試驗裝置參數 ----Technical parameter
一、無局部放電試驗變壓器
額定容量5~1000KVA（可按需定制）
輸入電壓AC 220V/AC 380V
輸出電壓AC 0~1000KV（可按需定制）
局部放電量額定電壓下≤5PC
阻抗電壓10%
輸出電壓波形工頻、正弦波
連續運行時間1小時/次
間續運行時間連續
二、控制臺
額定容量5~1000KVA
輸入電壓AC 220V/AC 380V
輸出電壓0~0.43KV
三、電容分壓器（耦合電容器）
規格10~500KV/500PF、1000PF
標稱分壓比1000：1
局部放電量＜3pC
四、保護電阻
額定電壓10~500KV
額定電流長期電流0.1~1A
標稱電阻1~100KΩ
局部放電量＜3pC
五、電源濾波器
額定電壓0.38KV
額定電流150A
濾波電抗器品質因數＞70
局部放電背景水平＜2pC
絕緣水平5KV/1min無異常放電現象
無局放耐壓試驗裝置功能 ----Product features
●成套裝置局放量小，可以保證系統局放量在5pC范圍內（特殊要求可訂制）
●外殼采用環氧樹脂澆注，玻璃絲纏繞的無暈高壓絕緣外筒
●成套設備阻抗低，過壓過流閃絡保護等功能齊全，可靠性高
●均壓罩采用專用模具加工，用鋁板成型，表面光滑，重量輕，安裝方便
●大容量高電壓型試驗裝置通過選用工頻智能測控系統，可使系統控制和保護及操控的智能化和自動化程度更高
●使用光纖通訊和采樣，徹底隔離高壓及低壓控制回路
●試驗過程可實時狀態自檢及顯示
●具有完備的數據及報表管理功能
●可記錄并繪制高壓U/T、I/T試驗曲線

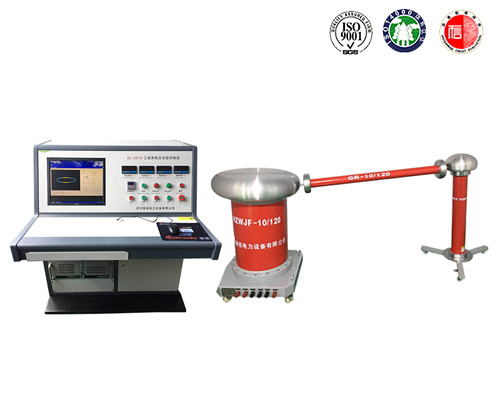

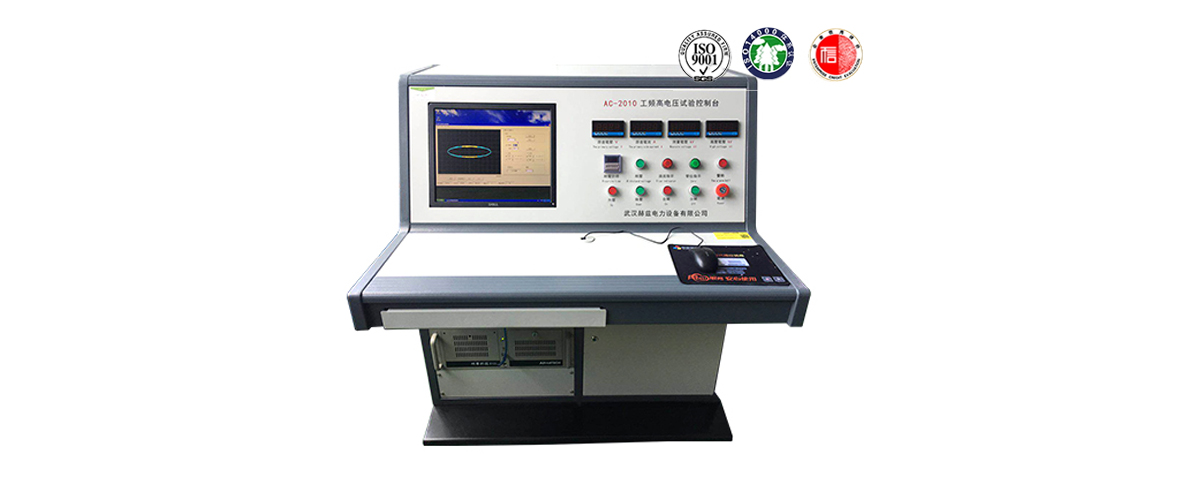

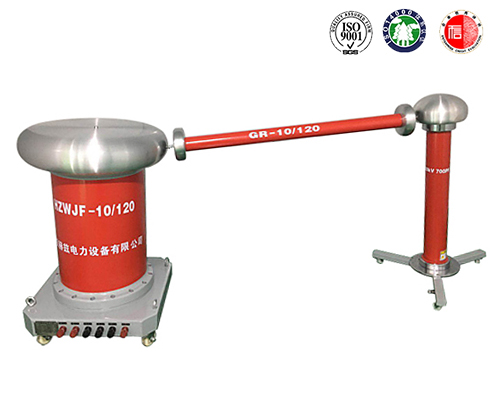

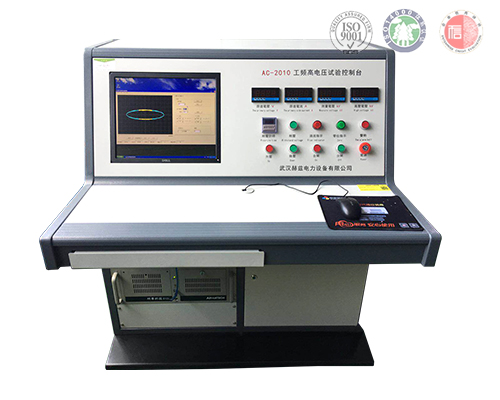

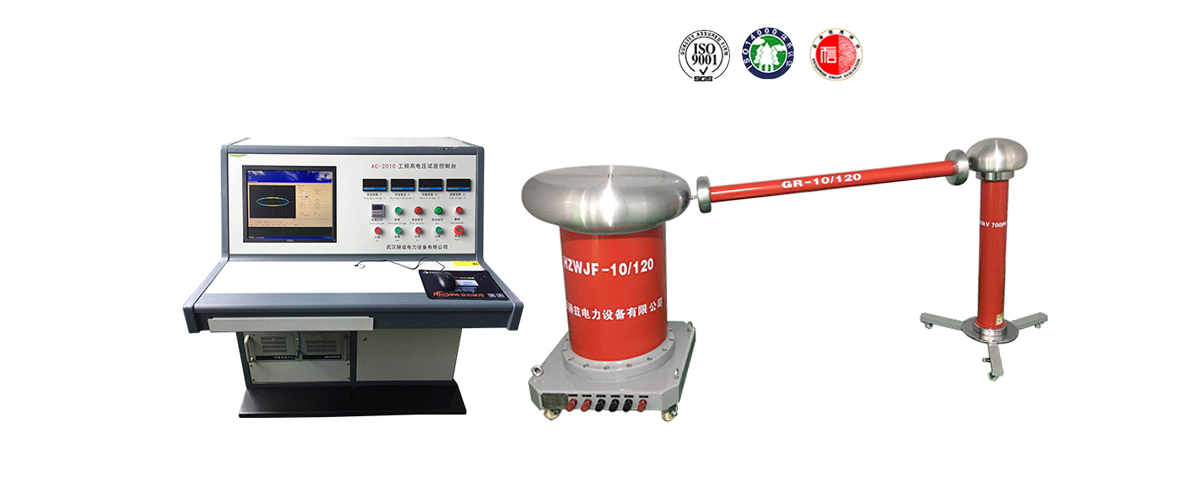

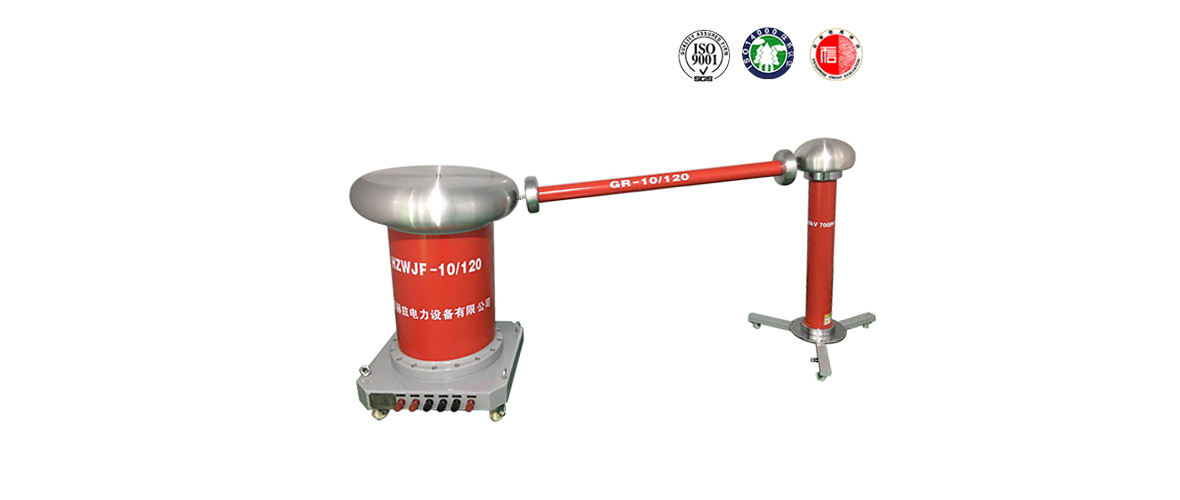

無局放耐壓試驗裝置圖片 ----Picture display
無局放耐壓試驗裝置附件配件 --------Accessories
本產品HZWJF-10kVA/120kV無局放耐壓試驗裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
