局部放電測試儀簡介 ----Product introduction
HZJF+9009手持式多功能局部放電測試儀（局部放電巡檢儀）是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。
該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。
HZJF+9009手持式多功能局部放電測試儀由測試儀主機、TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。
局部放電測試儀參數 ----Technical parameter
3.1適用范圍
適用于對開關柜、變壓器及GIS的局部放電在線檢測及定位。
3.2使用環境
海拔高度：≤3000m
環境溫度：-20～60℃
相對濕度：≤95%
3.3技術參數
3.3.1儀器測量參數要求
（1）TEV測量
傳感器：容性；測量量程：0～60dBmV；
分辨率：1dB；誤差：±1dB；
檢測頻寬：5~70MHz；脈沖/周期最大值：655；
門限調節范圍：3～57dB。
（2）高頻電流互感器
檢測頻帶：10kHz～30MHz信號傳輸方式：50Ω同軸電纜
檢測靈敏度:10pC
（3）超聲波傳感器：
測量量程：-7dBμV～68 dBμV；分辨率：1dB；
誤差：±1dB；傳感器靈敏度：-65dB(0dB = 1volt/μbar 有效值SPL);
傳感器中心頻率：20～50kHz；傳感器直徑：不大于50mm；
外差頻率：38.4kHz。
（4）特高頻傳感器
檢測頻帶：300MHz～1.5GHz信號傳輸方式：50Ω同軸電纜
檢測靈敏度：1dB增益：＞65dbm
3.3.2硬件要求
外殼：具有防護殼，防護等級應達到或優于IP53；
連接器：耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入；
主機重量：不大于3kg；
顯示屏：LED顯示，且能夠顯示電池狀態。
3.3.3供給電源要求
內部電池：配備充電電池，電池電壓低時具備自動關機功能；
電池持續工作時間：?jiǎn)瓮ǖ滥Ｊ酱笥?小時，多通道模式大于3小時；
電池充電：可以用220V工頻電源充電，充電時間不大于8小時；
電池充電器防護等級：IP54。
局部放電測試儀功能 ----Product features
本手持式多功能局部放電測試儀（HZJF+9009）的設計采用以下標準：
GB/T 7354-2003局部放電測量；
GB 4793.1-2007測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求；
GB/T 2423.8-1995電工電子產品基本環境試驗規程；
GB 2900電工名詞術語；
GB/T 16927高電壓試驗技術；
DL/T 356-2010局部放電測量?jī)x校準規范；
DL/T 417-2006電力設備局部放電現場測量導則；
IEC1000電磁兼容性。

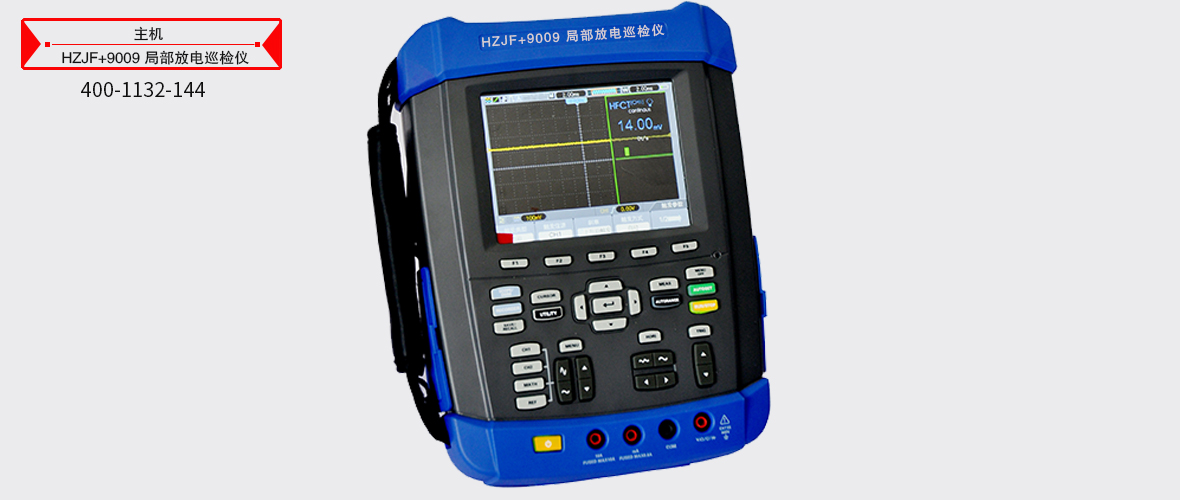

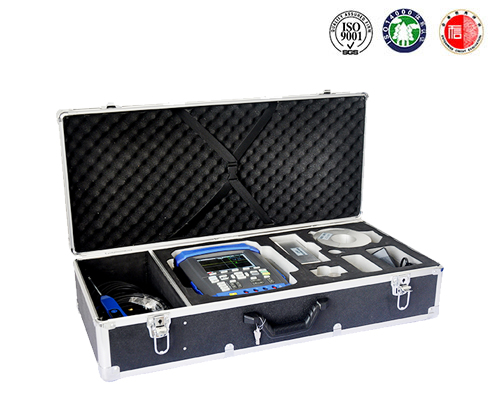

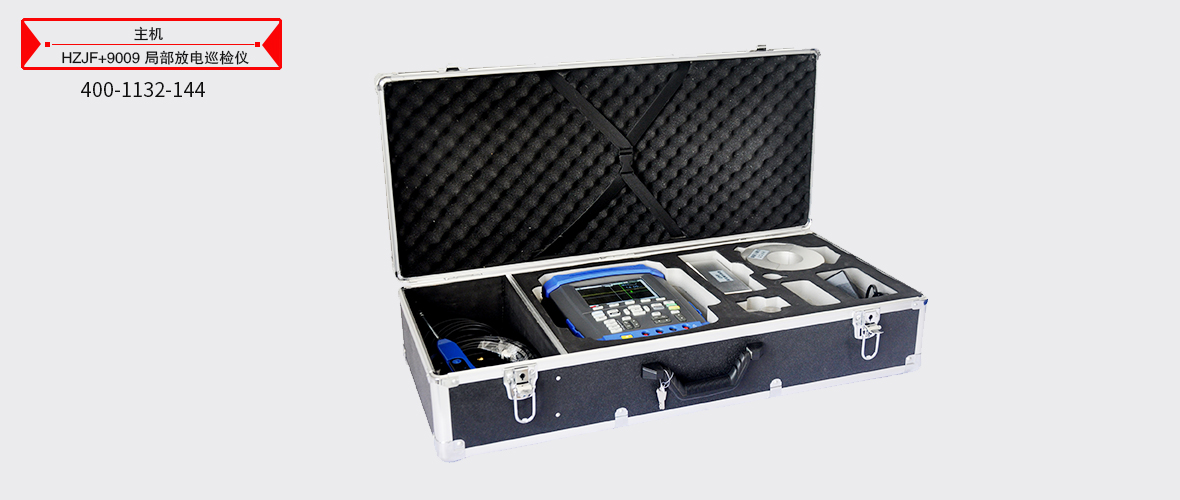

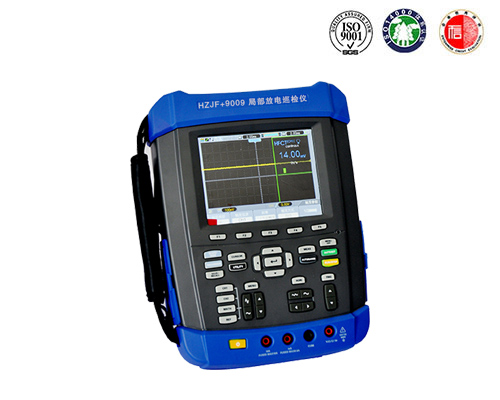

局部放電測試儀圖片 ----Picture display
局部放電測試儀附件配件 --------Accessories
本產品HZJF+9009局部放電測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
