科普 | 電氣配管安裝流程--【赫茲電力】
發布時間：2024-04-18 16:18:40人氣：
1.電氣配管安裝流程
電氣配管安裝流程見下圖：
2.材料選擇
1) 電氣保護管支架使用鍍鋅絲桿、鍍鋅角鋼。絲桿不小于m8.型鋼支架規格根據載荷確定，DN50以下使用L30×30×3鍍鋅角鋼，DN50及以上使用 L40×40×4 鍍鋅角鋼。
2) 所有電纜穿電線管都應為鍍鋅剛性管，配有當地國標規定的管件。
3) 任何地方都不使用直徑小于 20mm 的穿線管。穿線管的規格，將根據國標有關設計標準，滿足管內總線數的要求。
4) 在剛性穿線管不能終接到設備的情況下，終端可以使用柔性穿線管，應使用廠家提供的配有承插接頭的包塑 PVC 金屬軟管。
3.穿線管的安裝
1) 組裝前，穿線管端頭應切割成方形并修整、去除金屬屑，還要用耐腐漆或涂料進行表面處理。
2) 線管絲扣部分將加工到合適長度，使組裝后暴露在外的部分最少。組裝前將對線管內表面進行鏜銑，去除毛刺。
3) 穿線管安裝路線確定之后，才可進行穿線管的安裝。只有在查看了其他承包商有關圖紙之后，才能確定穿線管路線。
4) 所有線管都將敷設為水平或垂直方向，不經允許不出現有坡度管段。配管要求間距均勻、美觀，如下圖：
電氣配管
① 電線敷設前，將對所有穿線管進行檢查。穿線管安裝中易出現冷凝的地方，在最低點要設有滴水出口。
② 所有鍍鋅、PVC 或環氧包覆層有損的穿線管都必須更換。
③ 電線管進入箱盒等要有明確的標簽，如下圖。
④ 每根穿線管上端子、柜、出口和接線盒之間可以有不超過兩個的九十度彎頭。線管的彎曲部分都將保持 4-6 倍的最小半徑，并且不改變線管管段的布置。
⑤ 所有的穿線管不論多長都至少應該有兩個固定點。所有線管的安裝都應具有足夠的穩定性，以避免外力造成管線移動。使用金屬軟管的地方，將使用互鎖型管，防止脫卷。
⑥ 使用金屬軟管的地方，將使用互鎖型管，防止脫卷。
⑦ 所有電氣管線系統都將使用不小于2.5mm²的接地銅導體連通。
⑧ 所有開關、插座和其它附件應該安裝在合適的接線盒上。
⑨ 使用符合要求的適合明裝或暗裝的接線盒。暗裝接線盒和附件要有蓋板。
⑩ 穿線前，將對所有穿線管進行清潔和干燥。拉線時電纜不能交叉，裕量應放在拉線盒內。長距離直線敷設的線管，每 30米以內設置一個分線盒。敷設在墻面的明裝線管，要用金屬鞍形卡和圓頭螺釘固定到墻上。
電氣配管安裝流程見下圖：
2.材料選擇
1) 電氣保護管支架使用鍍鋅絲桿、鍍鋅角鋼。絲桿不小于m8.型鋼支架規格根據載荷確定，DN50以下使用L30×30×3鍍鋅角鋼，DN50及以上使用 L40×40×4 鍍鋅角鋼。
2) 所有電纜穿電線管都應為鍍鋅剛性管，配有當地國標規定的管件。
3) 任何地方都不使用直徑小于 20mm 的穿線管。穿線管的規格，將根據國標有關設計標準，滿足管內總線數的要求。
4) 在剛性穿線管不能終接到設備的情況下，終端可以使用柔性穿線管，應使用廠家提供的配有承插接頭的包塑 PVC 金屬軟管。
3.穿線管的安裝
1) 組裝前，穿線管端頭應切割成方形并修整、去除金屬屑，還要用耐腐漆或涂料進行表面處理。
2) 線管絲扣部分將加工到合適長度，使組裝后暴露在外的部分最少。組裝前將對線管內表面進行鏜銑，去除毛刺。
3) 穿線管安裝路線確定之后，才可進行穿線管的安裝。只有在查看了其他承包商有關圖紙之后，才能確定穿線管路線。

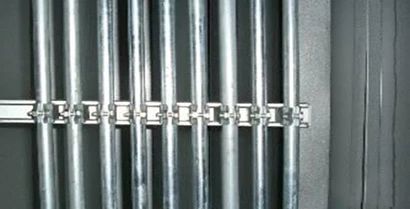

4) 所有線管都將敷設為水平或垂直方向，不經允許不出現有坡度管段。配管要求間距均勻、美觀，如下圖：
電氣配管
① 電線敷設前，將對所有穿線管進行檢查。穿線管安裝中易出現冷凝的地方，在最低點要設有滴水出口。
② 所有鍍鋅、PVC 或環氧包覆層有損的穿線管都必須更換。

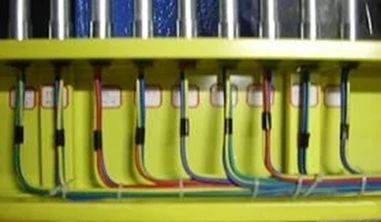

③ 電線管進入箱盒等要有明確的標簽，如下圖。
電纜管進箱盒處理
④ 每根穿線管上端子、柜、出口和接線盒之間可以有不超過兩個的九十度彎頭。線管的彎曲部分都將保持 4-6 倍的最小半徑，并且不改變線管管段的布置。
⑤ 所有的穿線管不論多長都至少應該有兩個固定點。所有線管的安裝都應具有足夠的穩定性，以避免外力造成管線移動。使用金屬軟管的地方，將使用互鎖型管，防止脫卷。
⑥ 使用金屬軟管的地方，將使用互鎖型管，防止脫卷。
⑦ 所有電氣管線系統都將使用不小于2.5mm²的接地銅導體連通。
⑧ 所有開關、插座和其它附件應該安裝在合適的接線盒上。
⑨ 使用符合要求的適合明裝或暗裝的接線盒。暗裝接線盒和附件要有蓋板。
⑩ 穿線前，將對所有穿線管進行清潔和干燥。拉線時電纜不能交叉，裕量應放在拉線盒內。長距離直線敷設的線管，每 30米以內設置一個分線盒。敷設在墻面的明裝線管，要用金屬鞍形卡和圓頭螺釘固定到墻上。
