氧化鋅避雷器以其獨特的性能和優勢，在電力系統過電壓防護中發揮著重要作用。以下是對氧化鋅避雷器幾個關鍵特性的詳細解析。

一、氧化鋅閥片的卓越伏安特性

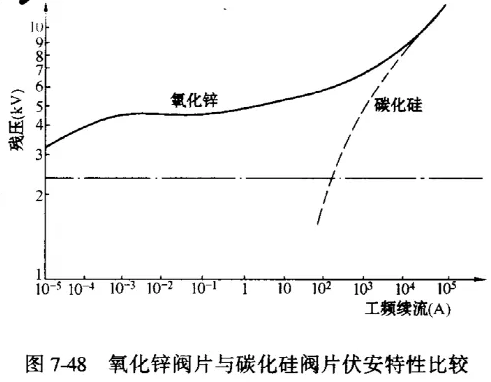

氧化鋅閥片是避雷器的核心部件，其伏安特性極為理想。在雷電沖擊電流的作用下，閥片能夠迅速響應，呈現出低電阻狀態，從而有效降低殘壓，保護電氣設備免受雷擊過電壓的損害。而在雷電沖擊過后，閥片在工頻電壓下則呈現高電阻特性，使工頻續流趨于零，確保電力系統的穩定運行。

二、單元結構設計與功能

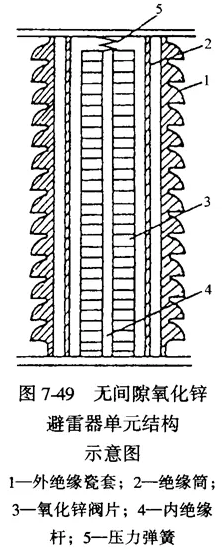

氧化鋅避雷器的單元結構主要包括氧化鋅閥片、內絕緣桿、壓力彈簧等部件。其中，氧化鋅閥片由金屬氧化物（主要是氧化鋅）制成，具有極高的非線性伏安特性。內絕緣桿用于固定一組串聯的氧化鋅閥片，而壓力彈簧則用于壓緊這些閥片，確保它們之間有良好的電接觸。此外，避雷器頂端還裝有均壓環，多節避雷器各節并聯裝設不同數值的電容器，以改善電位分布。為防止避雷器爆炸，還設有壓力釋放裝置。

三、氧化鋅避雷器的顯著優勢

與傳統的磁吹閥式避雷器相比，氧化鋅避雷器具有結構簡單、造價低廉、性能穩定等顯著優勢。同時，由于沒有串聯火花間隙，氧化鋅避雷器在陡波下的保護性能更為優越。在雷電過電壓下動作后，無工頻續流，大大減少了通過避雷器的能量，從而延長了工作壽命。此外，氧化鋅閥片的通流能力大，提高了避雷器的動作負載能力和電流耐受能力。這些優勢使得氧化鋅避雷器在雷擊過電壓防護上更勝一籌，目前已被廣泛應用于超高壓電網中。

四、氧化鋅避雷器的主要電氣參數

氧化鋅避雷器的性能優劣可通過一系列電氣參數來衡量。這些參數包括持續運行電壓、額定電壓、工頻參考電流和參考電壓、荷電率、工頻耐受特性、沖擊電流耐受特性以及保護特性等。其中，持續運行電壓是允許長時間加在避雷器兩端的工頻電壓；額定電壓則是允許短時加到避雷器端子間的最大允許工頻電壓。工頻參考電流和參考電壓則用于衡量避雷器在工頻電壓下的性能表現。荷電率反映了避雷器的持續運行電壓與工頻參考電壓之間的比值關系。工頻耐受特性和沖擊電流耐受特性則分別用于評估避雷器在工頻暫態過電壓和雷電、操作波電流作用下的耐受能力。而保護特性則主要關注避雷器在雷電沖擊、操作沖擊和陵波沖擊下的殘壓表現。

綜上所述，氧化鋅避雷器以其獨特的性能和優勢，在電力系統過電壓防護中發揮著不可替代的作用。隨著技術的不斷進步和應用的不斷深入，氧化鋅避雷器將在未來的電力系統中發揮更加重要的作用。
