干貨講堂 | 接地和接零知識總結
發布時間：2024-12-19 11:12:29人氣：
接地和接零的基本目的有兩條，一是按電路的工作要求需要接地；二是為了保障人身和設備安全的需要接地或接零。按其作用可分為四種。A.工作接地；b.保護接地；c.保護接零；d.重復接地。
1.工作接地
在采用380/220V的低壓電力系中，一般都從電力變壓器引出四根線，即三根相線和一根中性線，這四根兼做動力和照明用。動力用三根相線，照明用一根相線和中性線。在這樣的低壓系統中，考慮當正常或故障的情況下，都能使電氣設備可靠運行，并有利人身和設備的安全，一般把系統的中性點直接接地，即為工作接地。由變壓器三線圈接出的也叫中性線即零線，該點就叫中性點。
2.保護接地

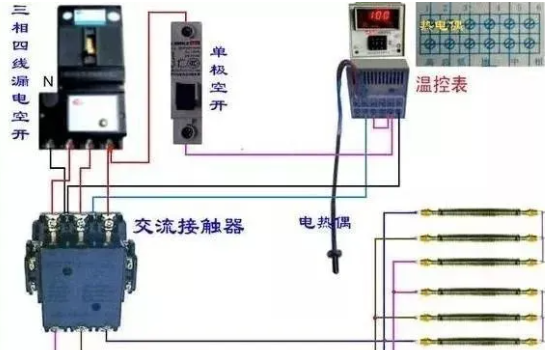

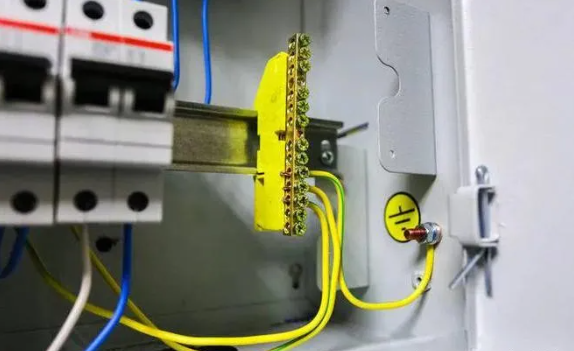

保護接地，是為防止電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等帶電危及人身和設備安全而進行的接地。所謂保護接地就是將正常情況下不帶電，而在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分（即與帶電部分相絕緣的金屬結構部分）用導線與接地體可靠連接起來的一種保護接線方式。
此外，某些架空電力線路的金屬桿塔和鋼筋混凝土桿塔、互感器的二次線圈等，也應予以接地。
3.保護接零
保護接零就是將設備在正常情況下不帶電的金屬部分，用導線與系統進行直接相連的方式。采取保護接零方式，保證人身安全，防止發生觸電事故。
4.工作接地和保護接零的區別
工作接地-是電在工作中產生的余電，為了不讓余電擊傷人，讓它能夠讓余電排入到大地體中，所稱工作接地;凡是因設備運行需要而進行的接地,叫做工作接地。如果不接，設備就不能運行。例如:變壓器的中性點接地。
保護零線-其實也就是地線，就是其中某根電線接觸物體時，讓漏保開關能及時跳閘，不擊傷人，所稱保護零線。
兩種接線方式都為保護人身安全起著重要作用。
5.保護接地與保護接零的區別
1.工作接地
在采用380/220V的低壓電力系中，一般都從電力變壓器引出四根線，即三根相線和一根中性線，這四根兼做動力和照明用。動力用三根相線，照明用一根相線和中性線。在這樣的低壓系統中，考慮當正常或故障的情況下，都能使電氣設備可靠運行，并有利人身和設備的安全，一般把系統的中性點直接接地，即為工作接地。由變壓器三線圈接出的也叫中性線即零線，該點就叫中性點。
1.1工作接地的作用
工作接地的作用有兩點，一是減輕一相接地的危險性；穩定系統的電位，限制電壓不超過某一范圍，減輕高壓竄入低壓的危險。
工作接地的作用有兩點，一是減輕一相接地的危險性；穩定系統的電位，限制電壓不超過某一范圍，減輕高壓竄入低壓的危險。
2.保護接地
保護接地，是為防止電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等帶電危及人身和設備安全而進行的接地。所謂保護接地就是將正常情況下不帶電，而在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分（即與帶電部分相絕緣的金屬結構部分）用導線與接地體可靠連接起來的一種保護接線方式。
2.1那么保護接地的應用范圍
保護接地的適用于不接地的電網。在這種電網中，無論環境如何，凡由于絕緣破壞或其他原因而可能呈現危險電壓的金屬部分，除另有規定外，都應采取保護接地措施，主要包括：
保護接地的適用于不接地的電網。在這種電網中，無論環境如何，凡由于絕緣破壞或其他原因而可能呈現危險電壓的金屬部分，除另有規定外，都應采取保護接地措施，主要包括：
（1）.電機、變壓器、開關設備、照明器具及其它電氣設備的金屬外殼、底座及與其相連的傳動裝置；
（2）.戶內外配電裝置的金屬構架或鋼筋混凝土構架，以及靠近帶電部分的金屬遮攔或圍欄；
（3）.配電屏、控制臺、保護屏及配電柜（箱）的金屬框架或外殼；
（4）電纜接頭盒的金屬外殼、電纜的金屬外皮和配線的鋼管；
（2）.戶內外配電裝置的金屬構架或鋼筋混凝土構架，以及靠近帶電部分的金屬遮攔或圍欄；
（3）.配電屏、控制臺、保護屏及配電柜（箱）的金屬框架或外殼；
（4）電纜接頭盒的金屬外殼、電纜的金屬外皮和配線的鋼管；
此外，某些架空電力線路的金屬桿塔和鋼筋混凝土桿塔、互感器的二次線圈等，也應予以接地。
3.保護接零
保護接零就是將設備在正常情況下不帶電的金屬部分，用導線與系統進行直接相連的方式。采取保護接零方式，保證人身安全，防止發生觸電事故。
3.1保護接零工作原理

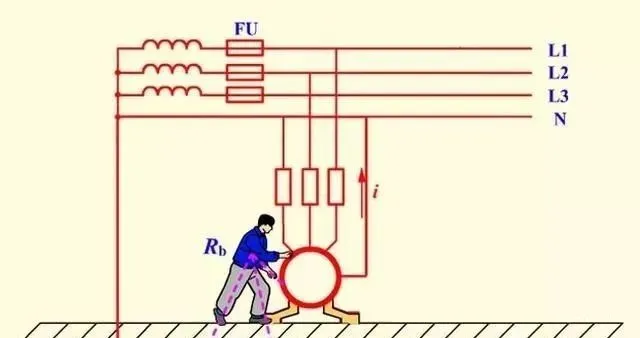

把電工設備的金屬外殼和電網的零線連接，以保護人身安全的一種用電安全措施。在電壓低于1000伏的接零電網中，若電工設備因絕緣損壞或意外情況而使金屬外殼帶電時，形成相線對中性線的單相短路，則線路上的保護裝置(自動開關或熔斷器)迅速動作，切斷電源，從而使設備的金屬部分不至于長時間存在危險的電壓，這就保證了人身安全。
多相制交流電力系統中，把星形連接的繞組的中性點直接接地，使其與大地等電位，即為零電位。由接地的中性點引出的導線稱為零線。在同一電源供電的電工設備上，不容許一部分設備采用保護接零，另一部分設備采用保護接地(見接地)。因為當保護接地的設備外殼帶電時 ，若其接地電阻r′D較大，故障電流ID不足以使保護裝置動作，則因工作電阻rD的存在，使中性線上一直存在電壓U0=IDrD，此時 ，保護接零設備的外殼上長時間存在危險的電壓U0，危及人身安全。
把電工設備的金屬外殼和電網的零線連接，以保護人身安全的一種用電安全措施。在電壓低于1000伏的接零電網中，若電工設備因絕緣損壞或意外情況而使金屬外殼帶電時，形成相線對中性線的單相短路，則線路上的保護裝置(自動開關或熔斷器)迅速動作，切斷電源，從而使設備的金屬部分不至于長時間存在危險的電壓，這就保證了人身安全。
多相制交流電力系統中，把星形連接的繞組的中性點直接接地，使其與大地等電位，即為零電位。由接地的中性點引出的導線稱為零線。在同一電源供電的電工設備上，不容許一部分設備采用保護接零，另一部分設備采用保護接地(見接地)。因為當保護接地的設備外殼帶電時 ，若其接地電阻r′D較大，故障電流ID不足以使保護裝置動作，則因工作電阻rD的存在，使中性線上一直存在電壓U0=IDrD，此時 ，保護接零設備的外殼上長時間存在危險的電壓U0，危及人身安全。
4.工作接地和保護接零的區別
工作接地-是電在工作中產生的余電，為了不讓余電擊傷人，讓它能夠讓余電排入到大地體中，所稱工作接地;凡是因設備運行需要而進行的接地,叫做工作接地。如果不接，設備就不能運行。例如:變壓器的中性點接地。
保護零線-其實也就是地線，就是其中某根電線接觸物體時，讓漏保開關能及時跳閘，不擊傷人，所稱保護零線。
兩種接線方式都為保護人身安全起著重要作用。
5.保護接地與保護接零的區別
5.1原理不同
保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用;保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。
5.2適用范圍不同
保護接地即適用于一般不接地的高低壓電網，也適用于采取了其他安全措施(如裝設漏電保護器)的低壓電網;保護接零只適用于中性點直接接地的低壓電網。
5.3線路結構不同
如果采取保護接地措施，電網中可以無工作零線，只設保護接地線;如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。
保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用;保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。
5.2適用范圍不同
保護接地即適用于一般不接地的高低壓電網，也適用于采取了其他安全措施(如裝設漏電保護器)的低壓電網;保護接零只適用于中性點直接接地的低壓電網。
5.3線路結構不同
如果采取保護接地措施，電網中可以無工作零線，只設保護接地線;如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。
