說明武漢赫茲電力設備有限公司承諾所售每一臺「瓦斯繼電器校驗儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 瓦斯繼電器校驗儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
瓦斯繼電器校驗儀簡介 ----Product introduction
輕瓦斯：當變壓器內部發生輕微故障時，瓦斯產生的速度較緩慢，瓦斯上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。
重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯瓦斯，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。
重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯瓦斯，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。
瓦斯繼電器校驗儀參數 ----Technical parameter
1、瓦斯繼電器：
1.1流速試驗：Φ25:0~4.0m/s
Φ50:0~3.0m/s
Φ80:0~2.0m/s
1.2最小分辨率：0.01m/s精度0.5級；
1.3容積試驗：0~500ml，最小分辨率0.1ml，最大誤差≤5%.
1.4密封試驗：0.1~150Kpa，最小分辨率1 Kpa，精度1.5級，時間:0-5分鐘，10分鐘，0-20分鐘。
2、試驗介質：
2.1瓦斯繼電器試驗介質為變壓器油；
2.2電源：AC220v 50HZ，功率240W；
3、儀器箱：
3.1由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。
3.2瓦斯繼電器校驗儀（機械部分）：外型尺寸：70×30×60cm,重量35kg；
3.3彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg；
1.1流速試驗：Φ25:0~4.0m/s
Φ50:0~3.0m/s
Φ80:0~2.0m/s
1.2最小分辨率：0.01m/s精度0.5級；
1.3容積試驗：0~500ml，最小分辨率0.1ml，最大誤差≤5%.
1.4密封試驗：0.1~150Kpa，最小分辨率1 Kpa，精度1.5級，時間:0-5分鐘，10分鐘，0-20分鐘。
2、試驗介質：
2.1瓦斯繼電器試驗介質為變壓器油；
2.2電源：AC220v 50HZ，功率240W；
3、儀器箱：
3.1由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。
3.2瓦斯繼電器校驗儀（機械部分）：外型尺寸：70×30×60cm,重量35kg；
3.3彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg；
瓦斯繼電器校驗儀功能 ----Product features
- 流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。
- 自動化程度高。采用高性能附彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。
- 技術性能完全可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。
- 實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。

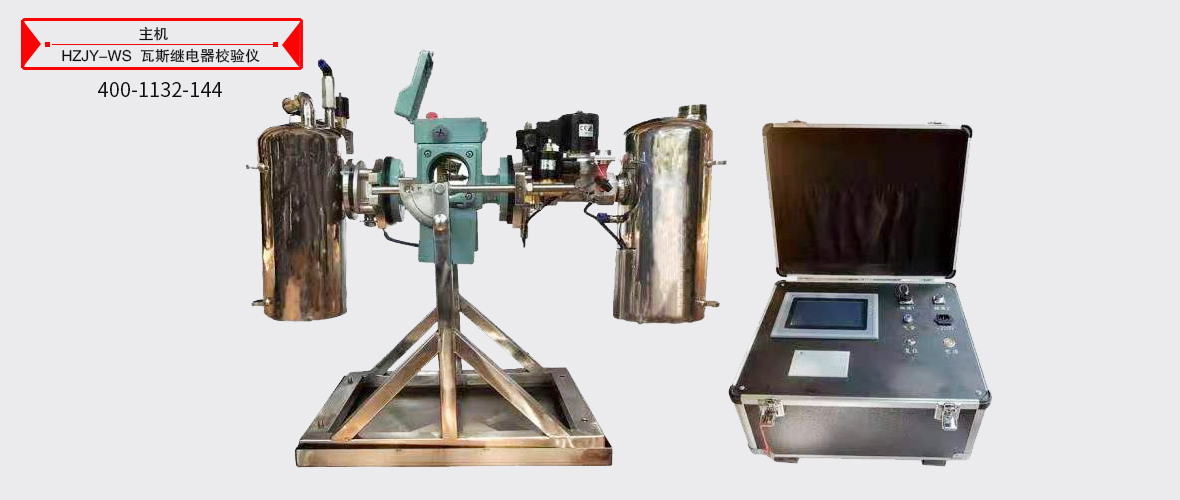

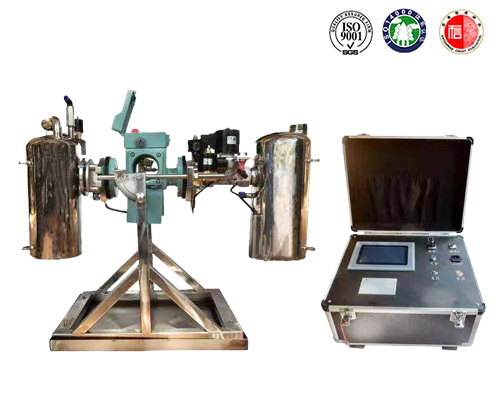

瓦斯繼電器校驗儀圖片 ----Picture display
瓦斯繼電器校驗儀附件配件 --------Accessories
本產品HZJY-WS瓦斯繼電器校驗儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片瓦斯繼電器校驗儀附件...
