SF6氣體泄漏定量報警系統簡介 ----Product introduction
SF6氣體泄漏定量報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。
系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。
系統采用超聲波測速法原理，能夠?qū)崟r、定量測量SF6濃度，哪怕在SF6濃度在50ppm也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。
本系統可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、組合電器室（GIS室）、SF6主變室等。
系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。
系統采用超聲波測速法原理，能夠?qū)崟r、定量測量SF6濃度，哪怕在SF6濃度在50ppm也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。
本系統可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、組合電器室（GIS室）、SF6主變室等。
SF6氣體泄漏定量報警系統參數 ----Technical parameter
（1）設備壽命：10年以上
（2）工作環境
溫度范圍：－25℃～＋50℃
濕度范圍：≤95%RH
地震等級：7度
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～30000ppmv
報警點：可在測量范圍內設置，默認1000ppmv
引用誤差：0～2000ppm±3%FS；2000～30000ppm±2%FS
重復性誤差：<5%FS
零點漂移：<5%FS
量程漂移：<5%FS
（4）氧氣測量指標
檢測濃度：0～35%
氧氣濃度報警點：18%
氧氣測量精度：<0.4%,O2在21%時
（5）其它指標
溫度測量范圍：-25℃～+99℃
濕度測量范圍：0～99%RH
工作電源：AC 220V，可選DC 110V、220V
開關量輸出容量：24V/48V/110V/220V，3A
風機輸出觸點電流:AC380/45A（可根據用戶需求定制）
風機通風時間設定：可設置，默認15MIN/次
通訊方式：RS-485總線方式
通訊規約：通用電力通信規約
絕緣性能外殼與電源間：>10MΩ
抗電強度外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群GB/T17626.4-1999 3級
雷擊（浪涌）GB/T17626.5-1999 3級
（2）工作環境
溫度范圍：－25℃～＋50℃
濕度范圍：≤95%RH
地震等級：7度
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～30000ppmv
報警點：可在測量范圍內設置，默認1000ppmv
引用誤差：0～2000ppm±3%FS；2000～30000ppm±2%FS
重復性誤差：<5%FS
零點漂移：<5%FS
量程漂移：<5%FS
（4）氧氣測量指標
檢測濃度：0～35%
氧氣濃度報警點：18%
氧氣測量精度：<0.4%,O2在21%時
（5）其它指標
溫度測量范圍：-25℃～+99℃
濕度測量范圍：0～99%RH
工作電源：AC 220V，可選DC 110V、220V
開關量輸出容量：24V/48V/110V/220V，3A
風機輸出觸點電流:AC380/45A（可根據用戶需求定制）
風機通風時間設定：可設置，默認15MIN/次
通訊方式：RS-485總線方式
通訊規約：通用電力通信規約
絕緣性能外殼與電源間：>10MΩ
抗電強度外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群GB/T17626.4-1999 3級
雷擊（浪涌）GB/T17626.5-1999 3級
SF6氣體泄漏定量報警系統功能 ----Product features
1、先進的測試原理
系統采用聲速原理，可定量、實時在線測量SF6氣體泄漏含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。
2、可靠性
系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。
3、分析功能
監控軟件可分析SF6氣體含量變化趨勢，可有效掌握運行設備的狀態，真正起到預警作用，這也是傳統定性產品無法做到的。
4、寬范圍內實時、定量檢測SF6氣體濃度
系統可以在0～30000PPM范圍內精確測量空氣中SF6氣體含量，全量程定量顯示。
5、報警閾值調整功能
SF6報警閾值可在50～2000PPM內自行設定。缺氧報警閾值可在15～20%內自行設定。
6、通用電力規約，與綜自系統無縫集成
系統對外提供CDT、MODBUS、103等通用電力規約接口，可與國內多家綜自廠家如南瑞、南自、許繼、四方、東方電子等系統無縫集成。
7、多參數輸出
通過電力規約，系統可將各采集器SF6、O2含量，溫濕度數值，各節點通訊、工作、報警狀態等多個參數實時傳輸至綜自系統，真正實現無人值守功能。
8、多狀態輸出
系統可同時提供報警信號、主機狀態信號、采集器狀態信號等多個開關量輸出。除SF6泄露報警、缺氧報警外，系統還能實時檢測自身狀態，如發生通訊或采集異常、系統停電停止運行時，也可以分別輸出開關量信號。
9、多種風機控制方式
風機有全天6時段定時自啟動、告警啟動、強制啟動、人員感應啟動等多種啟動方式，更有效地保證人身安全。
10、豐富語音提示功能
系統主機具有人體感應功能，當有工作人員接近開關室時，系統會根據當前狀態啟動語音提示，告知工作人員當前室內是否存有SF6或氧氣報警，報警具體的方位，是否存在設備狀態異常，設備異常方位，是否需要通風后進入等多種信息。
11、可選直流電源
系統可以采選直流屏提供DC110V或DC220V作為系統電源，可有效防止交流停電時系統即停止運行的問題。
12、監控軟件
具有數據報表、歷史數據查詢等功能。
13、長壽型設計
本裝置是采用聲速技術原理，真正意義上實現了SF6濃度實時定量采樣分析，充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命，系統運行壽命在10年以上。
14、免維護設計
盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。
系統采用聲速原理，可定量、實時在線測量SF6氣體泄漏含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。
2、可靠性
系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。
3、分析功能
監控軟件可分析SF6氣體含量變化趨勢，可有效掌握運行設備的狀態，真正起到預警作用，這也是傳統定性產品無法做到的。
4、寬范圍內實時、定量檢測SF6氣體濃度
系統可以在0～30000PPM范圍內精確測量空氣中SF6氣體含量，全量程定量顯示。
5、報警閾值調整功能
SF6報警閾值可在50～2000PPM內自行設定。缺氧報警閾值可在15～20%內自行設定。
6、通用電力規約，與綜自系統無縫集成
系統對外提供CDT、MODBUS、103等通用電力規約接口，可與國內多家綜自廠家如南瑞、南自、許繼、四方、東方電子等系統無縫集成。
7、多參數輸出
通過電力規約，系統可將各采集器SF6、O2含量，溫濕度數值，各節點通訊、工作、報警狀態等多個參數實時傳輸至綜自系統，真正實現無人值守功能。
8、多狀態輸出
系統可同時提供報警信號、主機狀態信號、采集器狀態信號等多個開關量輸出。除SF6泄露報警、缺氧報警外，系統還能實時檢測自身狀態，如發生通訊或采集異常、系統停電停止運行時，也可以分別輸出開關量信號。
9、多種風機控制方式
風機有全天6時段定時自啟動、告警啟動、強制啟動、人員感應啟動等多種啟動方式，更有效地保證人身安全。
10、豐富語音提示功能
系統主機具有人體感應功能，當有工作人員接近開關室時，系統會根據當前狀態啟動語音提示，告知工作人員當前室內是否存有SF6或氧氣報警，報警具體的方位，是否存在設備狀態異常，設備異常方位，是否需要通風后進入等多種信息。
11、可選直流電源
系統可以采選直流屏提供DC110V或DC220V作為系統電源，可有效防止交流停電時系統即停止運行的問題。
12、監控軟件
具有數據報表、歷史數據查詢等功能。
13、長壽型設計
本裝置是采用聲速技術原理，真正意義上實現了SF6濃度實時定量采樣分析，充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命，系統運行壽命在10年以上。
14、免維護設計
盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

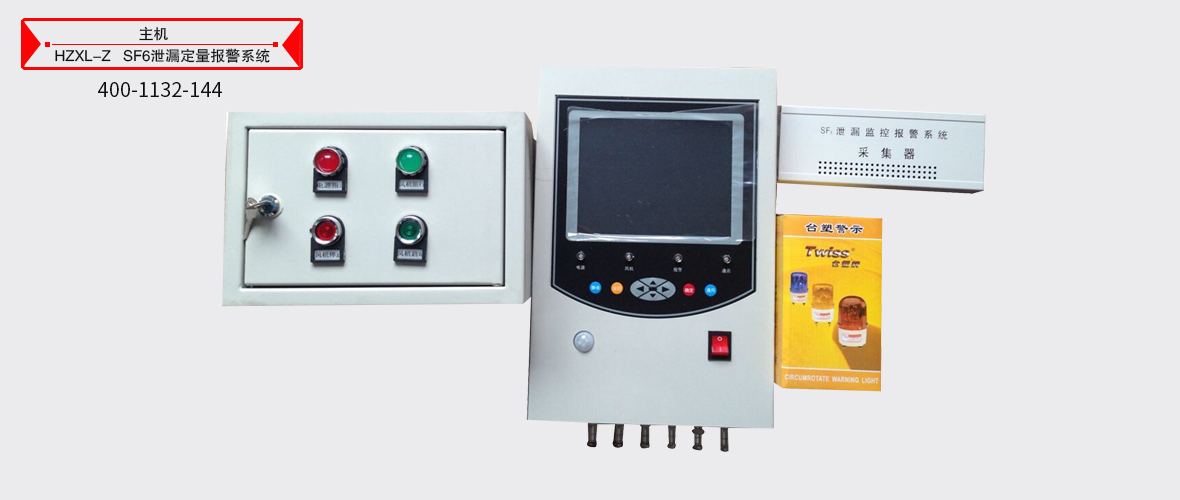

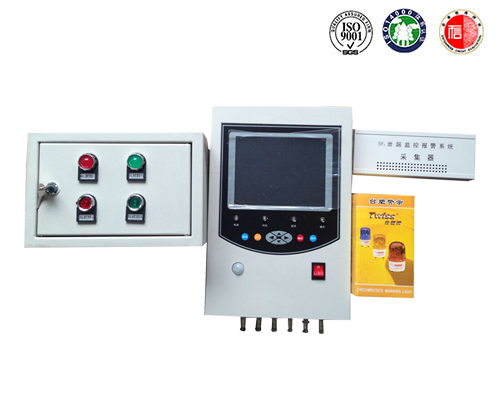

SF6氣體泄漏定量報警系統圖片 ----Picture display
SF6氣體泄漏定量報警系統附件配件 --------Accessories
本產品HZXL-ZSF6氣體泄漏定量報警系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片SF6氣體泄漏定量報警系統附件...
